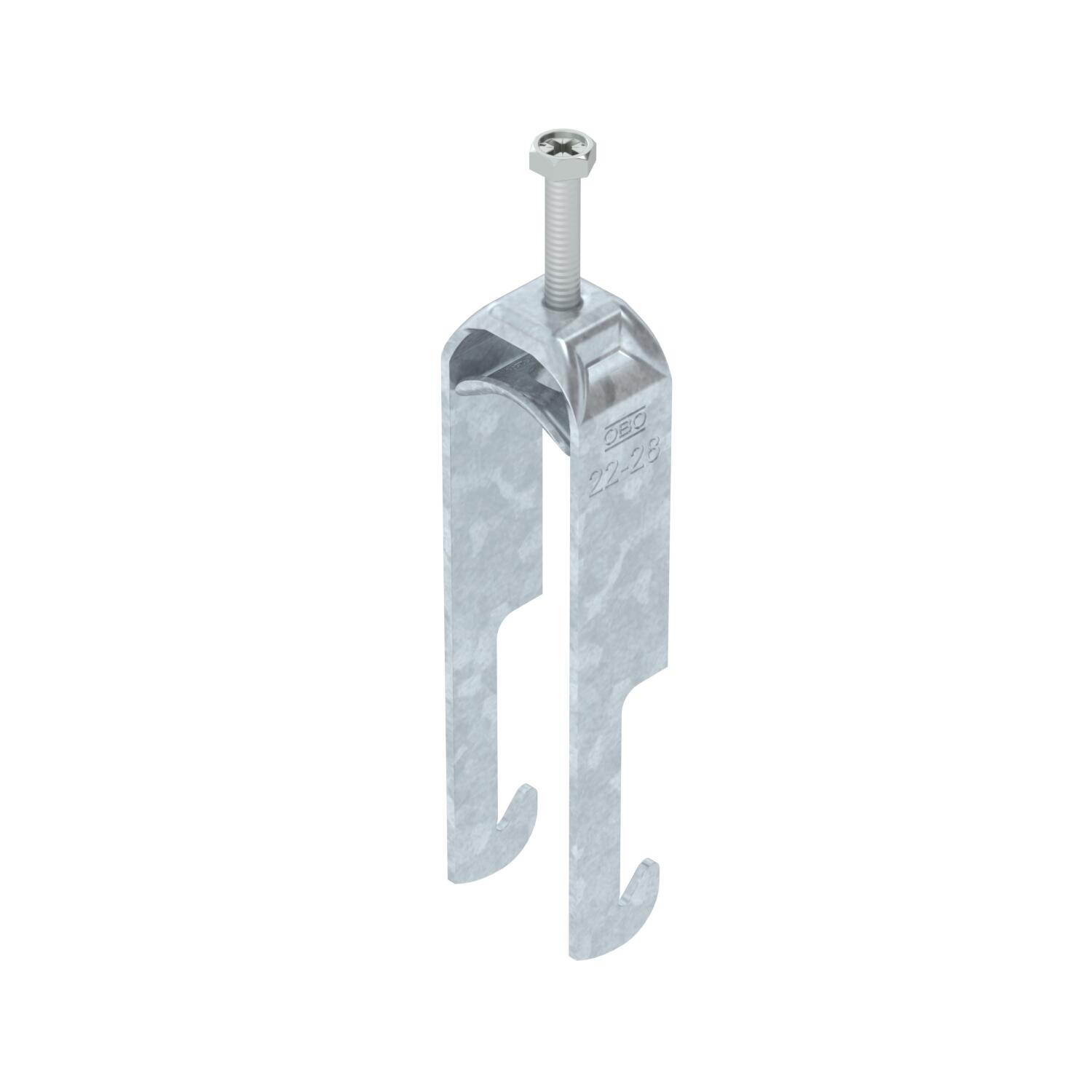

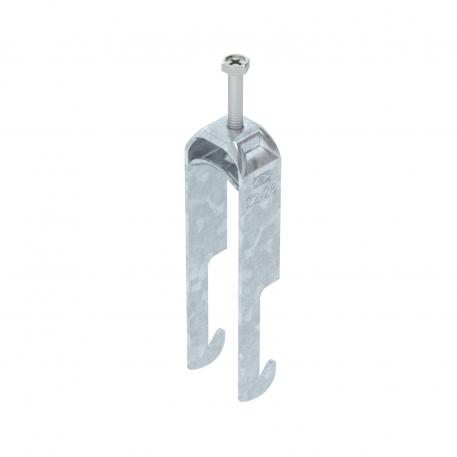

Třmenová příchytka 2056, patka W, 2×, kovová přítlačná opěrka, FT 22 | 28 | 3

Třmenová příchytka 2056, patka W, 2×, kovová přítlačná opěrka, FT

Výr. č. 1188350 | EAN 4012197417109

Výr. č. / Typ

Rozsah upínania D min.

Rozsah upínania D max.

Max. uťahovací moment

Popis produktu

Popis produktu

Třmenová příchytka s patkou W, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů. Pro svislou a vodorovnou montáž 2 jednotlivých kabelů na úhelník do < 40 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.

Technické údaje

Technické údaje

Bezhalogénový	áno
Dĺžka	22,5 mm
Dĺžka vonkajší rozmer	28 mm
Dodatok materiál	Oceľ
Dodatok povrch	žiarivo zinkované
Hrúbka plechu	2 mm
Materiál	Oceľ
Max. uťahovací moment	3 Nm
Počet káblov/rúr	2
Povrch	žiarovo zinkované ponorením
pre priemer rúrky max.	28 mm
pre priemer rúrky min.	22 mm
Rozmer	22-28mm

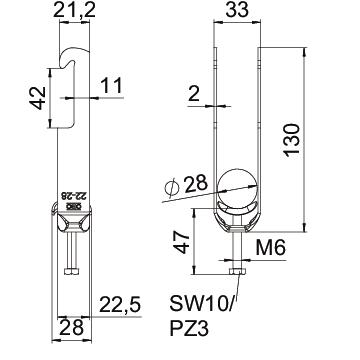

Rozmer A	22,5 mm

Rozmer B	33 mm
Rozmer C	28 mm
Rozmer G (mm)	M6
Rozmer H	130 mm
Rozmer L	46 mm
Rozmer t	2 mm
Rozsah upínania D max.	28 mm
Rozsah upínania D min.	22 mm
S kovovou vaničkou	áno
Šírka	33 mm
Šírka výrezu	10 mm
Spôsob montáže	Uhlový profil
Výška	130 mm
Závit	M6

Všetky typy

Všetky typy

Typ	Rozsah upínania D min.	Rozsah upínania D max.	Max. uťahovací moment	Výr. č.	Množstvo	najm. PJ
BS-W2-M-12 FT	8 mm	12 mm	3 Nm	1188341	Kus	50 Kus
BS-W2-M-16 FT	12 mm	16 mm	3 Nm	1188344	Kus	50 Kus
BS-W2-M-22 FT	16 mm	22 mm	3 Nm	1188347	Kus	50 Kus
BS-W2-M-28 FT	22 mm	28 mm	3 Nm	1188350	Kus	50 Kus
BS-W2-M-34 FT	28 mm	34 mm	3 Nm	1188353	Kus	50 Kus
BS-W2-M-40 FT	34 mm	40 mm	3 Nm	1188356	Kus	25 Kus
BS-W2-M-46 FT	40 mm	46 mm	5 Nm	1188359	Kus	25 Kus
BS-W2-M-52 FT	46 mm	52 mm	5 Nm	1188362	Kus	25 Kus
BS-W2-M-58 FT	52 mm	58 mm	5 Nm	1188365	Kus	25 Kus
