Strmeňová príchytka pätka F jednoduchá, kovová prítlačná opierka, FT 58 | 64 | 5

Strmeňová príchytka pätka F jednoduchá, kovová prítlačná opierka, FT

Výr. č. 1187456 | EAN 4012196853533

Výr. č. / Typ

Rozsah upínania D min.

Rozsah upínania D max.

Max. uťahovací moment

Popis produktu

Popis produktu

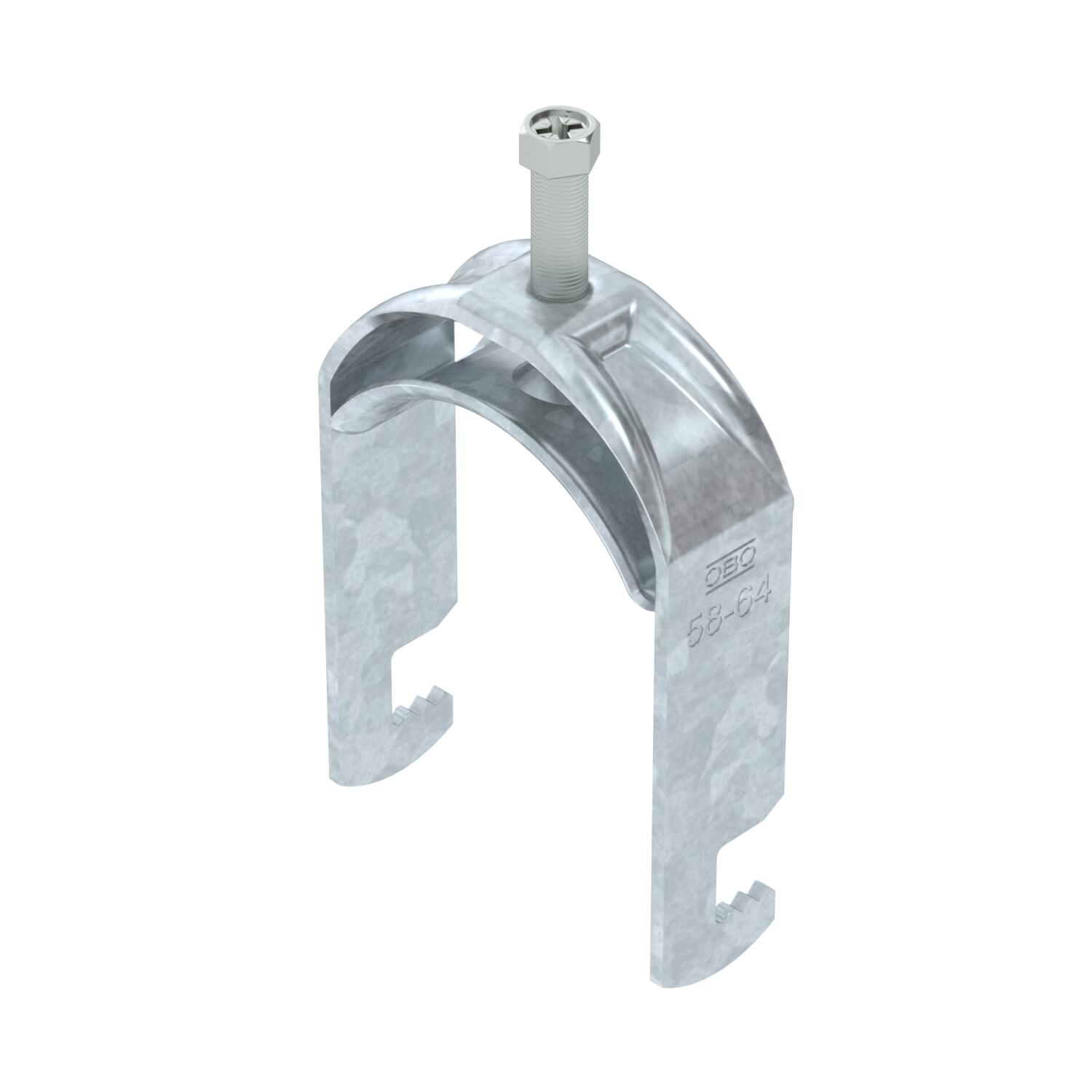

Strmeňová príchytka s pätkou F, kovová prítlačná opierka so zaoblenými hranami na ochranu káblov. Na vertikálnu a horizontálnu montáž 1 samostatného kábla na plochú oceľ. S 1-závitovou skrutkou na prítlačnej opierke, univerzálna šesťhranná hlava skrutky na veľkosť kľúča 10, s drážkou a krížovou drážkou. Vhodná na montáž vo vnútornom a vonkajšom prostredí. Odporúča sa použitie protiľahlej opierky.

Technické údaje

Technické údaje

Bezhalogénový	áno
CO2 stopa (GWP) od kolísky po bránu	0,3554 kg CO₂e / 1 Kus
Dĺžka	25 mm
Dĺžka vonkajší rozmer	33 mm
Dodatok materiál	Oceľ
Dodatok povrch	žiarivo zinkované
Hrúbka plechu	2,5 mm
Materiál	Oceľ
Materiál opierky	Oceľ
Max. uťahovací moment	5 Nm
Počet káblov/rúr	1
Povrch	žiarovo zinkované ponorením
pre priemer rúrky max.	64 mm
pre priemer rúrky min.	58 mm
Rozmer	58-64mm

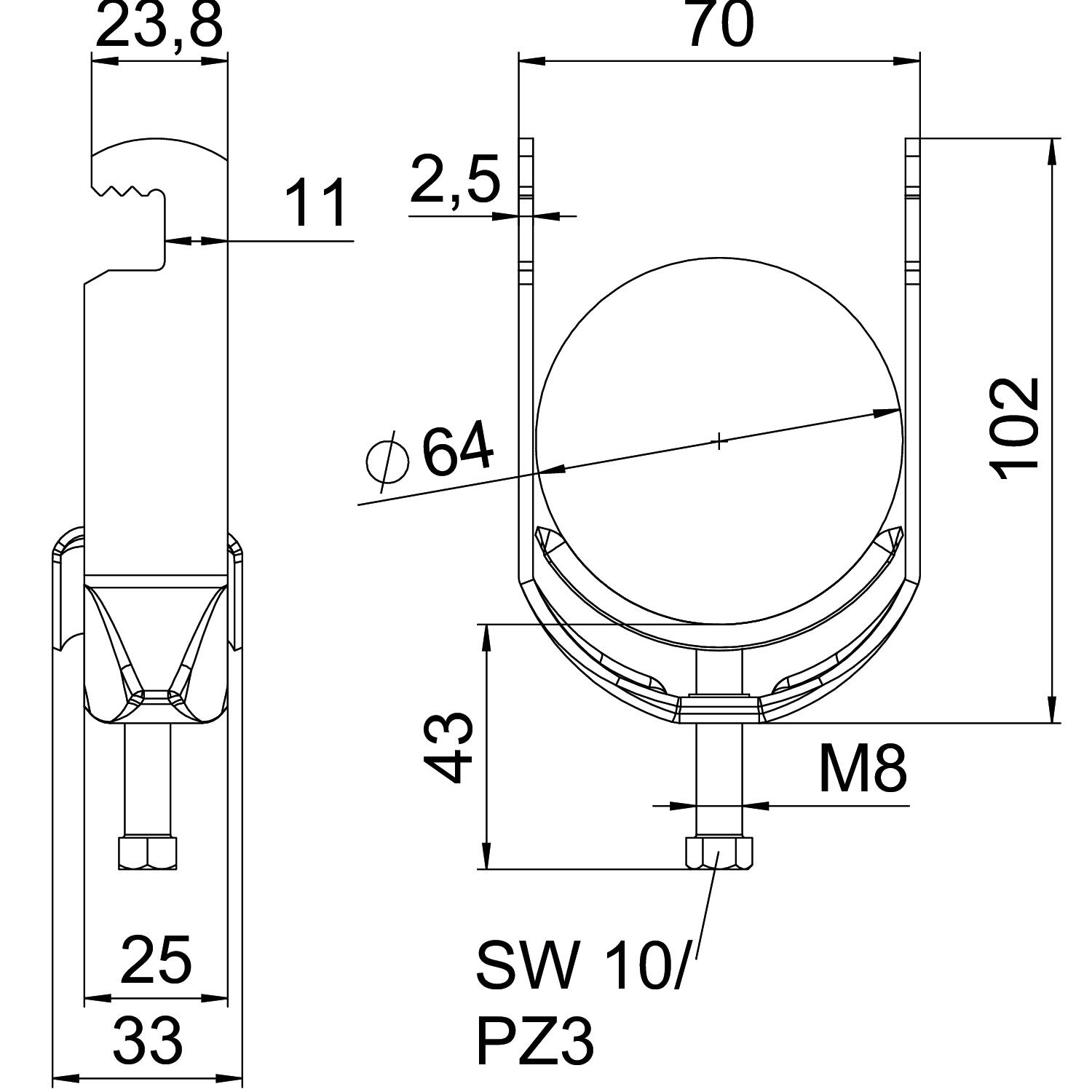

Rozmer A	25 mm

Rozmer B	70 mm
Rozmer C	33 mm
Rozmer G (mm)	M8
Rozmer H	102 mm
Rozmer L	43 mm
Rozmer t	2,5 mm
Rozsah upínania D max.	64 mm
Rozsah upínania D min.	58 mm
S kovovou vaničkou	áno
S pozdĺžnou opierkou	nie
Šírka	70 mm
Šírka výrezu	10 mm
Spôsob montáže	plochý profil
Výška	102 mm
Závit	M8

Všetky typy

Všetky typy

Typ	Rozsah upínania D min.	Rozsah upínania D max.	Max. uťahovací moment	Výr. č.	Množstvo	najm. PJ
BS-F1-M-12 FT	8 mm	12 mm	3 Nm	1187402	Kus	100 Kus
BS-F1-M-16 FT	12 mm	16 mm	3 Nm	1187408	Kus	100 Kus
BS-F1-M-22 FT	16 mm	22 mm	3 Nm	1187414	Kus	100 Kus
BS-F1-M-28 FT	22 mm	28 mm	3 Nm	1187420	Kus	100 Kus
BS-F1-M-34 FT	28 mm	34 mm	3 Nm	1187426	Kus	100 Kus
BS-F1-M-40 FT	34 mm	40 mm	3 Nm	1187432	Kus	100 Kus
BS-F1-M-46 FT	40 mm	46 mm	5 Nm	1187438	Kus	100 Kus
BS-F1-M-52 FT	46 mm	52 mm	5 Nm	1187444	Kus	100 Kus
BS-F1-M-58 FT	52 mm	58 mm	5 Nm	1187450	Kus	50 Kus
BS-F1-M-64 FT	58 mm	64 mm	5 Nm	1187456	Kus	50 Kus
