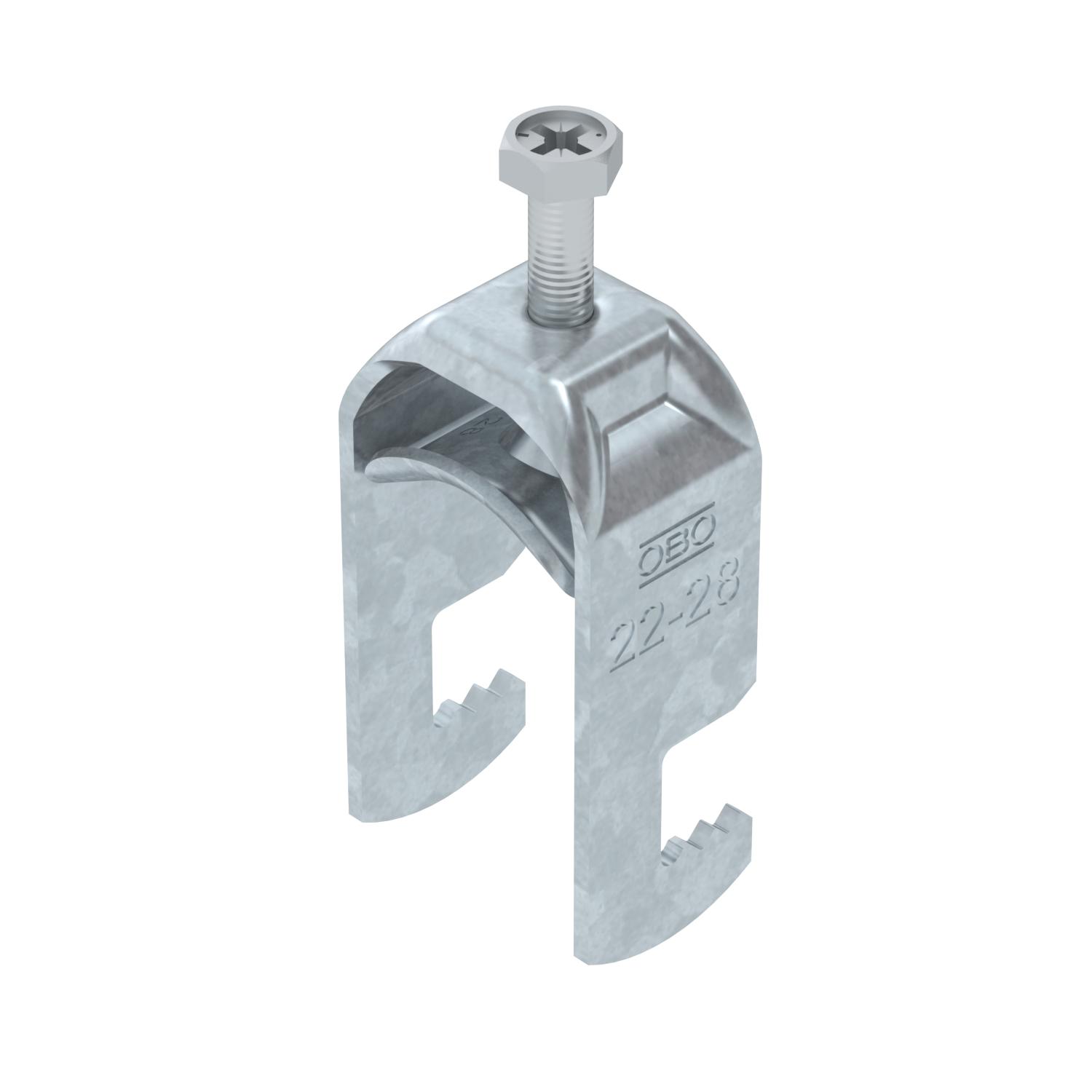

Strmeňová príchytka pätka F jednoduchá, kovová prítlačná opierka, FT
Výr. č. 1187420 | EAN 4012196853434
- Popis produktu
-
Popis produktuStrmeňová príchytka s pätkou F, kovová prítlačná opierka so zaoblenými hranami na ochranu káblov. Na vertikálnu a horizontálnu montáž 1 samostatného kábla na plochú oceľ. S 1-závitovou skrutkou na prítlačnej opierke, univerzálna šesťhranná hlava skrutky na veľkosť kľúča 10, s drážkou a krížovou drážkou. Vhodná na montáž vo vnútornom a vonkajšom prostredí. Odporúča sa použitie protiľahlej opierky.
-
- Technické údaje
-
Technické údaje

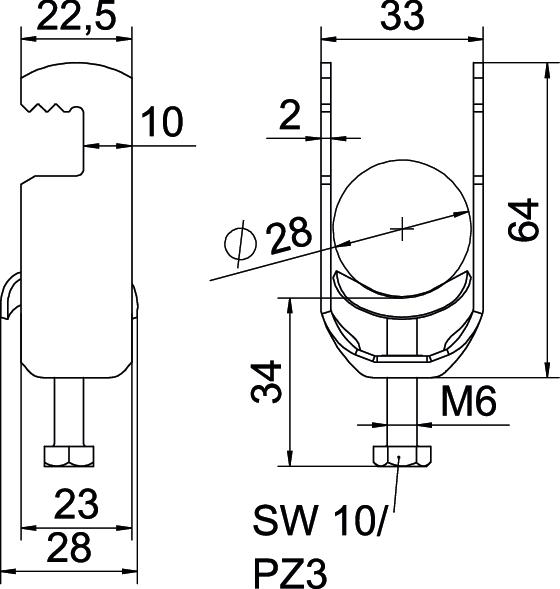

Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 0,1596 kg CO₂e / 1 Kus Dĺžka 22,5 mm Dĺžka vonkajší rozmer 28 mm Dodatok materiál Oceľ Dodatok povrch žiarivo zinkované Hrúbka plechu 2 mm Materiál Oceľ Materiál opierky Oceľ Max. uťahovací moment 3 Nm Počet káblov/rúr 1 Povrch žiarovo zinkované ponorením pre priemer rúrky max. 28 mm pre priemer rúrky min. 22 mm Rozmer 22-28mm Rozmer A 22,5 mm Rozmer B 33 mm Rozmer C 28 mm Rozmer G (mm) M6 Rozmer H 64 mm Rozmer L 34 mm Rozmer t 2 mm Rozsah upínania D max. 28 mm Rozsah upínania D min. 22 mm S kovovou vaničkou áno S pozdĺžnou opierkou nie Šírka 33 mm Šírka výrezu 10 mm Spôsob montáže plochý profil Výška 64 mm Závit M6 - Všetky typy
-
Všetky typy
- Na stiahnutie
-
List technických údajov BS-F1-M-28 FT / 1187420 , 0.17MB , pdfVyhlásenie o zhode Spojeného kráľovstva BS-F1-M-28 FT / 1187420 , 0.09MB , pdfREACH Vyhlásenie o zhode BS-F1-M-28 FT / 1187420 , 0.12MB , pdfRoHS Vyhlásenie o zhode BS-F1-M-28 FT / 1187420 , 0.12MB , pdfNávod na montáž Clamp clip F foot, metal , 2.98MB , pdf
