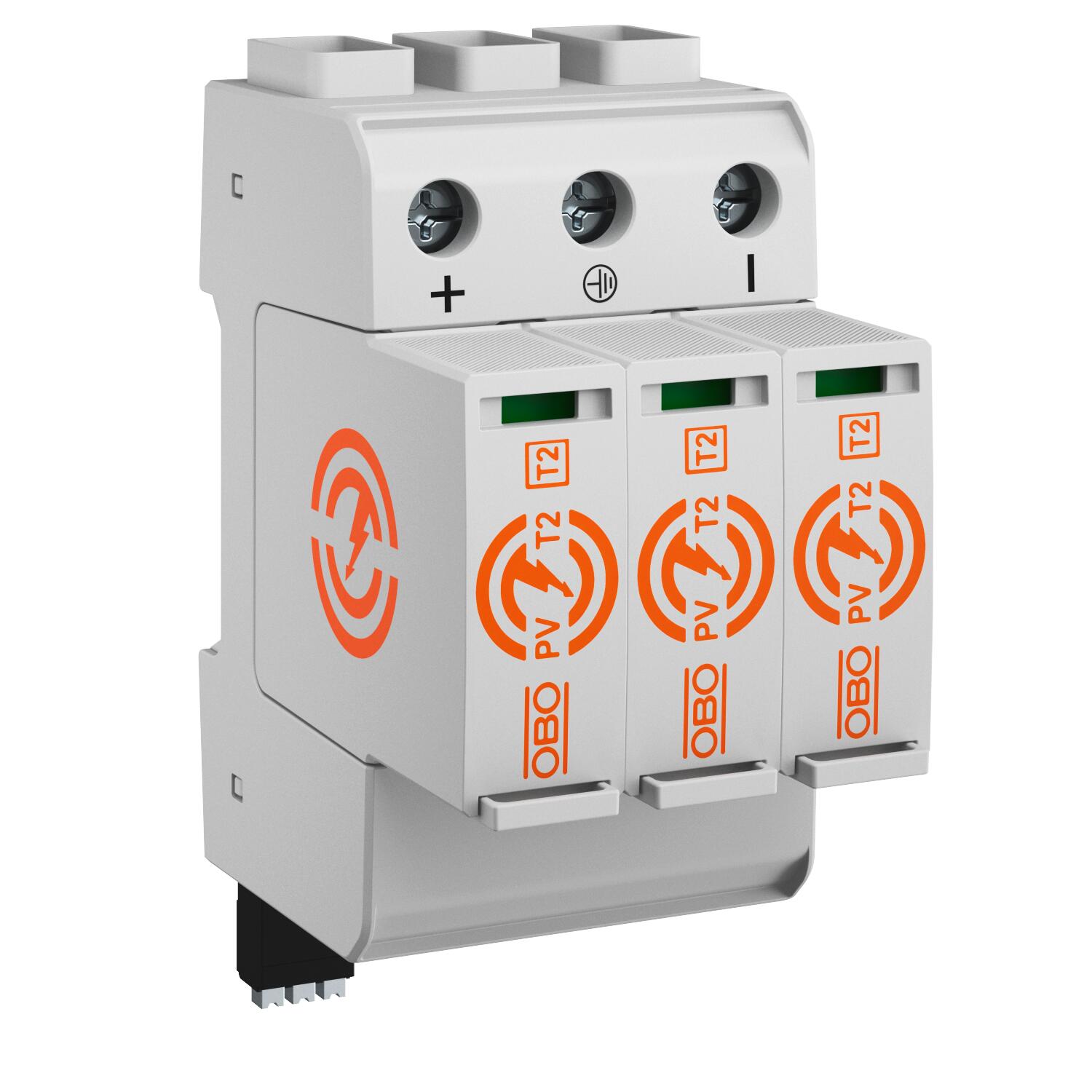

Svodič přepětí 1500 V pro FV systémy s dálkovou signalizací
Výr. č. 5094296 | EAN 4012197504113
- Popis produktu
-
Popis produktuSvodič přepětí typu 2 pro FV systémy
• Kompletní jednotka ze zásuvného varistorového svodiče s oddělovacím zařízením
• Vyrovnání potenciálů v ochraně před přepětím podle IEC 60364-7-712
• Zkouška podle EN 61643-31
• Svodová schopnost až 30 kA (8/20) na pól
• Nízká ochranná úroveň DC: < 5,0 kV a Uoc max. = 1500 V DC
• Optická indikace funkce pro použití v rozvaděčových skříních
• S kontaktem pro dálkovou signalizaci v podobě bezpotenciálového přepínacího kontaktu
-
- Technické údaje
-
Technické údaje
Bleskový prúd (10/350 μs) 7 kA Čas odozvy <25 ns Integrovaná predradená poistka nie Konfigurácia siete DC Konfigurácia siete DC áno Konfigurácia siete iná nie Konfigurácia siete IT nie Konfigurácia siete TN nie Konfigurácia siete TN-C nie Konfigurácia siete TN-C-S nie Konfigurácia siete TN-S nie Konfigurácia siete TT nie LPZ 0→2 Max. napätie PV 1500 V Maximálny nárazový prúd zvodu (8/20 μs) 30 kA Menovitý nárazový prúd zvodu (8/20 µs) 20 kA Najvyššie trvalé napätie DC 1500 V Počet pólov 3 Provedení pólů 3 Rozmer 1500V DC Signalizácie na prístroji optická Skúšobná trieda typ 2 áno SPD podľa IEC 61643-1 class II SPD podľa STN EN 61643-11 Typ 2 Spínací výkon AC 250 V; 1,0 A / 125 V; 1,0 A Spínací výkon DC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Teplotný rozsah použitia max. 85 °C Teplotný rozsah použitia min. -40 °C Uťahovací moment 4,5 Nm Vhodné na vonkajšie použitie nie Vlhkosť vzduchu max. 95 % Vlhkosť vzduchu min. 5 % Vyhotovenie 3 pólový pro FV systémy Rozmery

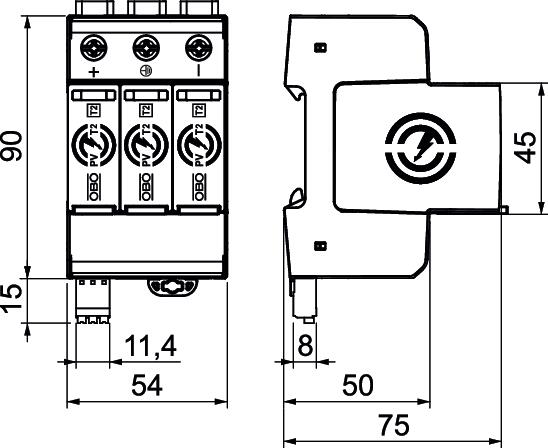

Dĺžka 75 mm Šírka 54 mm Výška 110 mm Možnosti pripojenia
Kontakty diaľkovej signalizácie Prepínací kontakt Prierez vodiča flexibilný (s jemným lankom) max. 4 AWG Prierez vodiča flexibilný (s jemným lankom) max. 35 mm² Prierez vodiča flexibilný (s jemným lankom) min. 2,5 mm² Prierez vodiča flexibilný (s jemným lankom) min. 16 AWG Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 35 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 2 AWG Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 2,5 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 16 AWG Pripájací prierez svoriek FM max. 1,5 mm² Pripájací prierez svoriek FM max. 16 AWG Pripájací prierez svoriek FM min. 0,25 mm² Pripájací prierez svoriek FM min. 23 AWG - Všetky typy
- Na stiahnutie
-
List technických údajov PV-T2+FS-1500 / 5094296 , 0.27MB , pdfEÚ Vyhlásenie o zhode PV-T2+FS-1500 / 5094296 , 0.10MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
