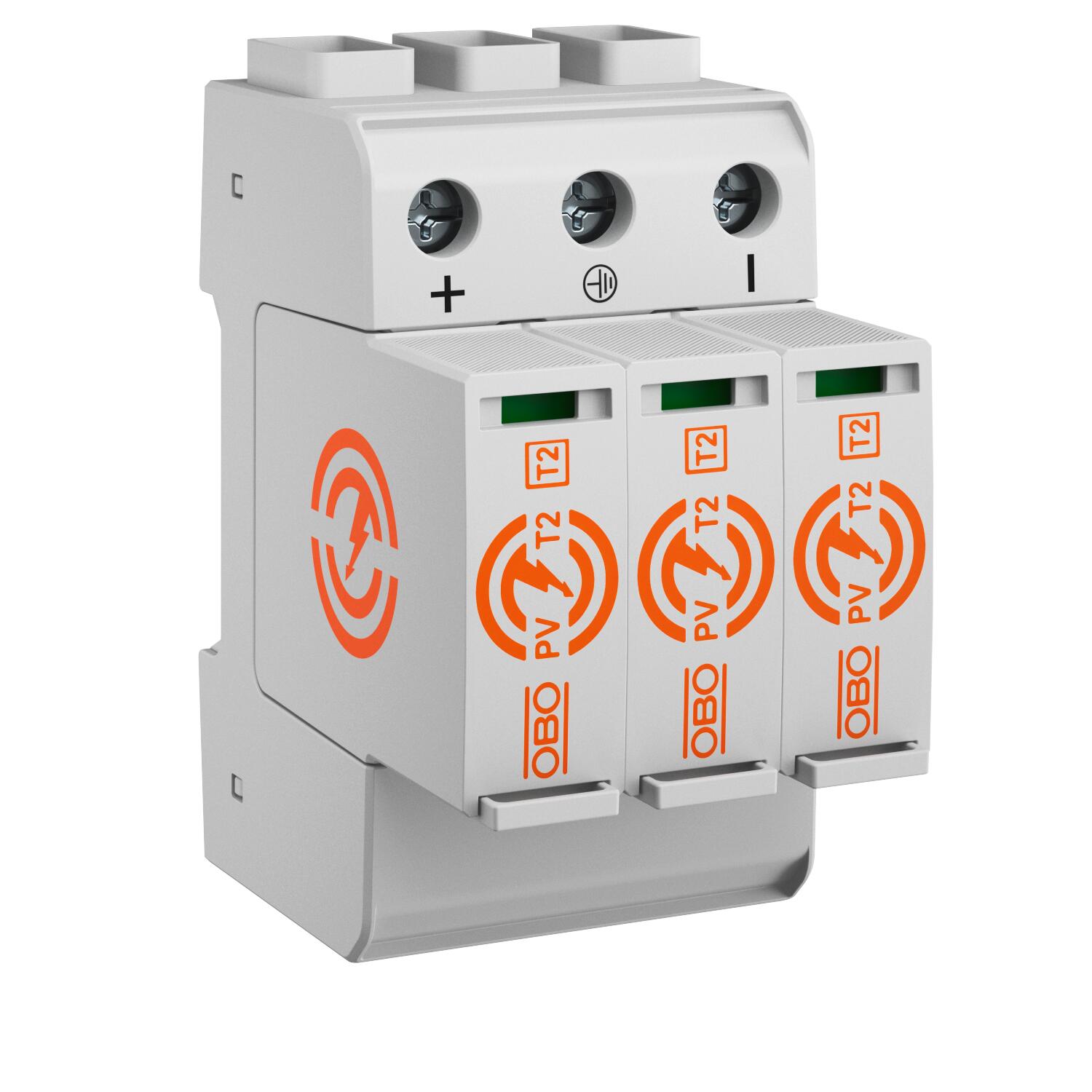

PV surge arrester 1,500 V
Výr. č. 5094288 | EAN 4012197504090
- Popis produktu
-
Popis produktuSurge arrester, type 2 for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 30 kA (8/20) per pole
• Low DC protection level: < 5.0 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
-
- Technické údaje
-
Technické údaje

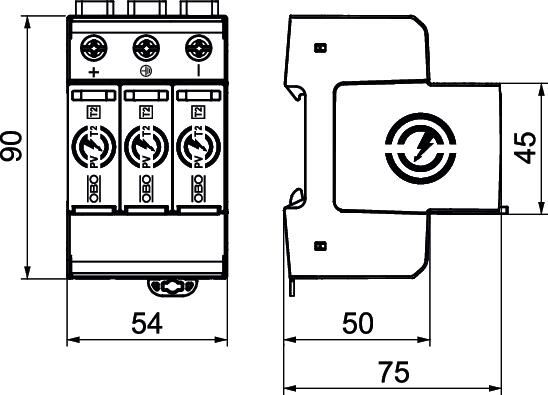

Bleskový prúd (10/350 μs) 7 kA Čas odozvy <25 ns Dĺžka 75 mm Integrovaná predradená poistka nie Konfigurácia siete DC Konfigurácia siete DC áno Konfigurácia siete iná nie Konfigurácia siete IT nie Konfigurácia siete TN nie Konfigurácia siete TN-C nie Konfigurácia siete TN-C-S nie Konfigurácia siete TN-S nie Konfigurácia siete TT nie Kontakty diaľkovej signalizácie Prepínací kontakt LPZ 0→2 Max. napätie PV 1500 V Maximálny nárazový prúd zvodu (8/20 μs) 30 kA Menovitý nárazový prúd zvodu (8/20 µs) 20 kA Najvyššie trvalé napätie DC 1500 V Počet pólov 3 Prierez vodiča flexibilný (s jemným lankom) max. 35 mm² Prierez vodiča flexibilný (s jemným lankom) max. 4 AWG Prierez vodiča flexibilný (s jemným lankom) min. 2,5 mm² Prierez vodiča flexibilný (s jemným lankom) min. 16 AWG Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 2 AWG Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 35 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 16 AWG Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 2,5 mm² Provedení pólů 3 Rozmer 1500V DC Signalizácie na prístroji optická Šírka 54 mm Skúšobná trieda typ 2 áno SPD podľa IEC 61643-1 class II SPD podľa STN EN 61643-11 Typ 2 Spínací výkon AC 250 V; 1,0 A / 125 V; 1,0 A Spínací výkon DC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Teplotný rozsah použitia max. 85 °C Teplotný rozsah použitia min. -40 °C Uťahovací moment 4,5 Nm Vhodné na vonkajšie použitie nie Vlhkosť vzduchu max. 95 % Vlhkosť vzduchu min. 5 % Vyhotovenie 3 pólový pro FV systémy Výška 95 mm - Všetky typy
- Na stiahnutie
-
List technických údajov PV-T2-1500 / 5094288 , 0.27MB , pdfEÚ Vyhlásenie o zhode PV-T2-1500 / 5094288 , 0.10MB , pdfNávod na montáž PV SurgeController PV-T2 , 0.58MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
