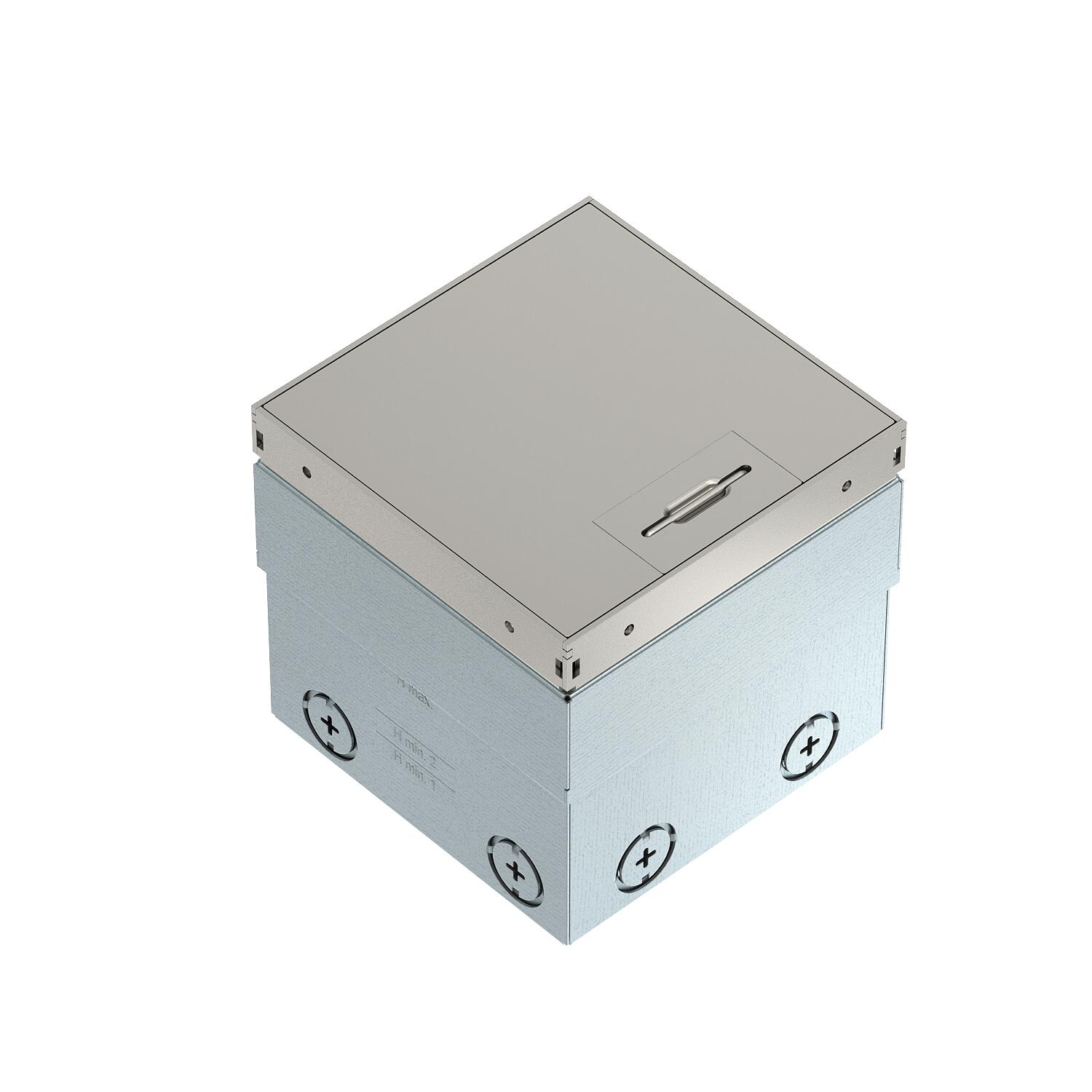

Podlahová zásuvka UDHOME2, se šňůrovým vývodem, bez drážky pro podlahovou krytinu, 2-násobná, ušlechtilá ocel Dekoračná platňa

Podlahová zásuvka UDHOME2, se šňůrovým vývodem, bez drážky pro podlahovou krytinu, 2-násobná, ušlechtilá ocel

Výr. č. 7368326 | EAN 4012196692453

Výr. č. / Typ	7368326 / UDHOME2 GVV

Vyhotovenie veka	Dekoračná platňa

Popis produktu

Popis produktu

Čtvercová podlahová zásuvka pro použití v dutých podlahách se suchou údržbou a podlahách z mazaniny v interiéru. Vestavné pouzdro s předlisovanými přívodními otvory pro trubky (M20/M25). Vrchní díl nastavitelný pomocí 4 nivelačních podpěr na horní hranu podlahové krytiny. Minimální hloubka pro instalaci je 100 mm, rozsah nivelace + 35 mm.

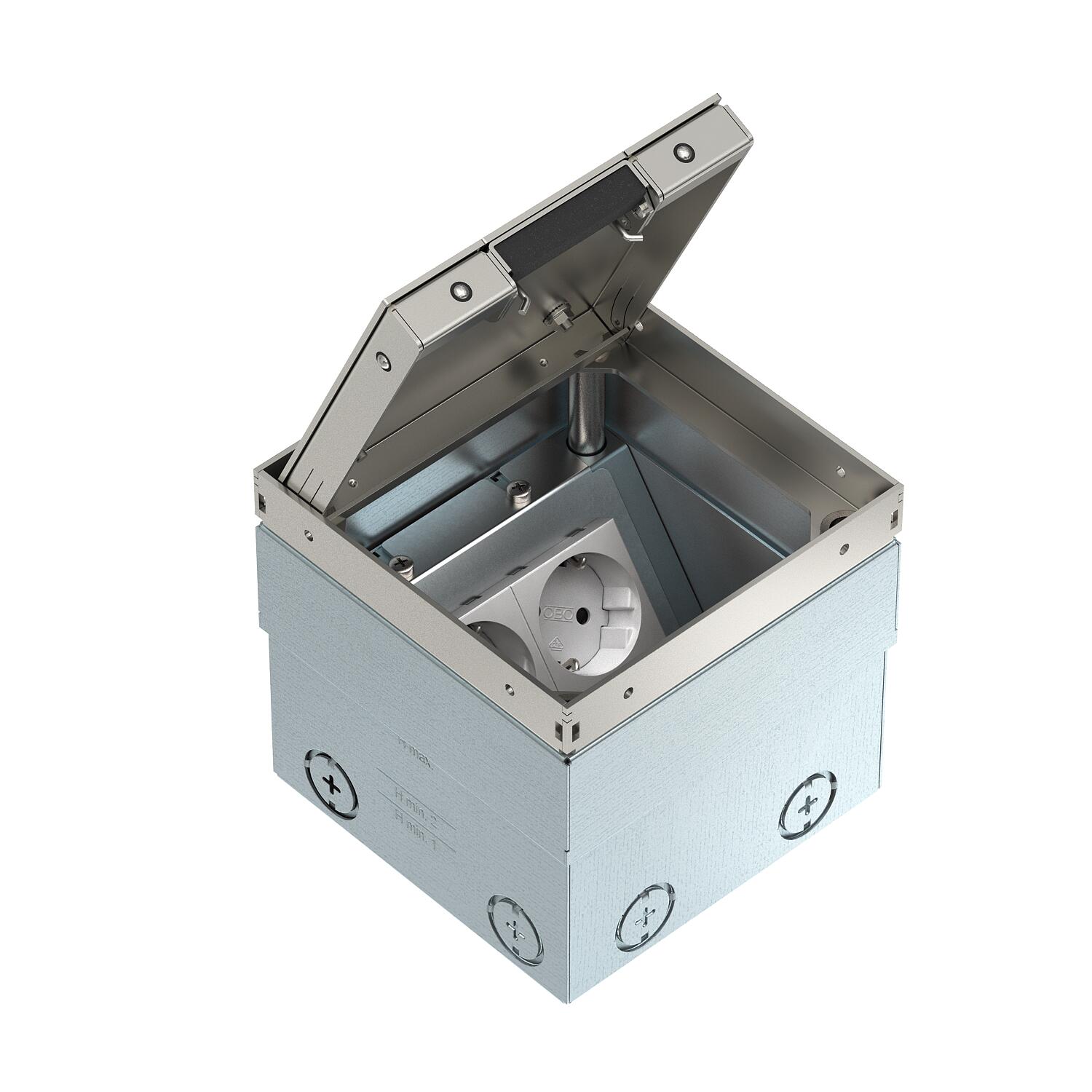

Rám a víko z nerezové oceli viditelné v podlaze. S 2 zásuvkami Modul 45® v montážním nosiči a volitelným nosičem datové techniky až pro 2× . Zatížitelnost 15 kN je zaručena jen v nepoužívaném stavu.

Technické údaje

Technické údaje

Certifikáty	VDE
CO2 stopa (GWP) od kolísky po bránu	13,2091 kg CO2e / 1 Kus
Dĺžka	140 mm
Krytie (IP) v nepoužitom stave	IP40
Krytie (IP) v použitom stave	IP20
Materiál	ušľachtilá oceľ, nehrdzavejúca
Mechanizmus otvárania	Držadlo
Menovitá veľkosť pre prístrojové jednotky	2
Norma	EN 50085-2-2
Oblasť použitia v nepoužitom stave	6.101.1 suchá údržba dna
Oblasť použitia v použitom stave	6.101.1 suchá údržba dna
Ochranný rám pre podlahovú krytinu	nie
Osadenie	Dvojitá zásuvka VDE
Počet zabudovateľných prístrojov	2
Prístrojový nosič na uchytenie prístrojových vložiek	nie

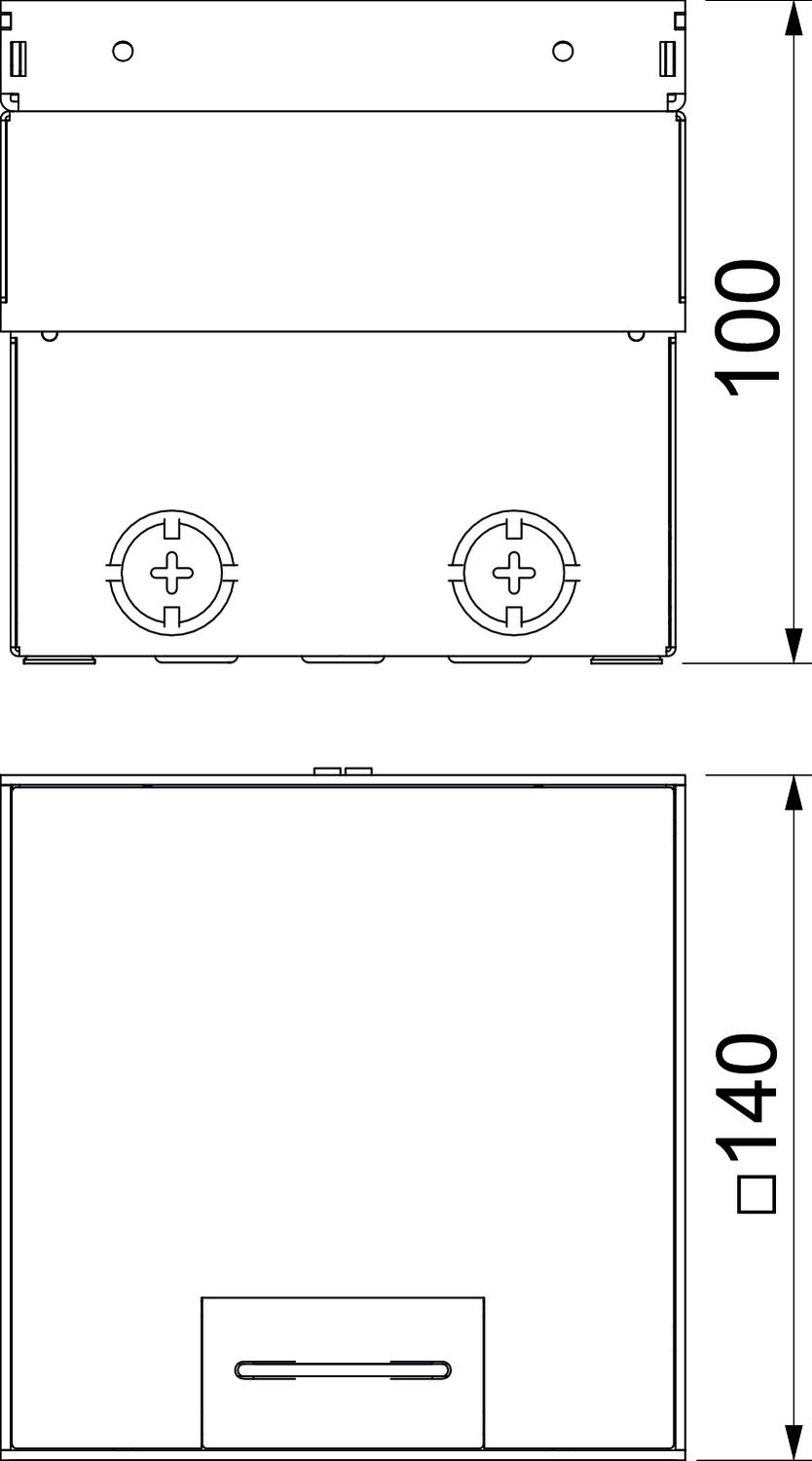

Rozmer	140x140x110
S rámom pre podlahovú krytinu	nie
Šírka	140 mm

Stupeň krytia kód IK	IK10
Údržba dna	suchá
Vertikálne zaťaženie, malá plocha	do 3 000 N
Vertikálne zaťaženie, veľká plocha	do 15 000 N
Vhodné na mokrú údržbu	nie
Vhodné na podlahový kanál	nie
Vhodné na podpodlahový kanál prekrytý mazaninou	nie
Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou	nie
Vhodné pre montáž do dutých podláh	áno
Vhodné pre montáž do dvojitých podláh	áno
Vyhotovenie	štvorcový
Vyhotovenie rámu	Príložná hrana podlahovej krytiny
Vyhotovenie s veľkou nosnosťou	nie
Vyhotovenie veka	Dekoračná platňa
Vyhotovenie výstup vedenia	Otočný výstup pre šnúru
Výška	100 mm
Výška podlahy max.	135 mm
Výška podlahy min.	100 mm

Všetky typy

Všetky typy

Typ	Vyhotovenie veka	Výr. č.	Množstvo	najm. PJ
UDHOME2 GVV	Dekoračná platňa	7368326	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Nosič datové techniky UDHOME2 typu C	DT UH2 C	7368474	Kus	1 Kus
Nosič datové techniky UDHOME2 typu A	DT UH2 A	7368470	Kus	1 Kus
Nosič datové techniky UDHOME2 typu B	DT UH2 B	7368472	Kus	1 Kus
Nosič datové techniky UDHOME2 typu F	DT UH2 F	7368476	Kus	1 Kus
Nosič datové techniky UDHOME2 typu LE	DT UH2 LE	7368478	Kus	1 Kus
