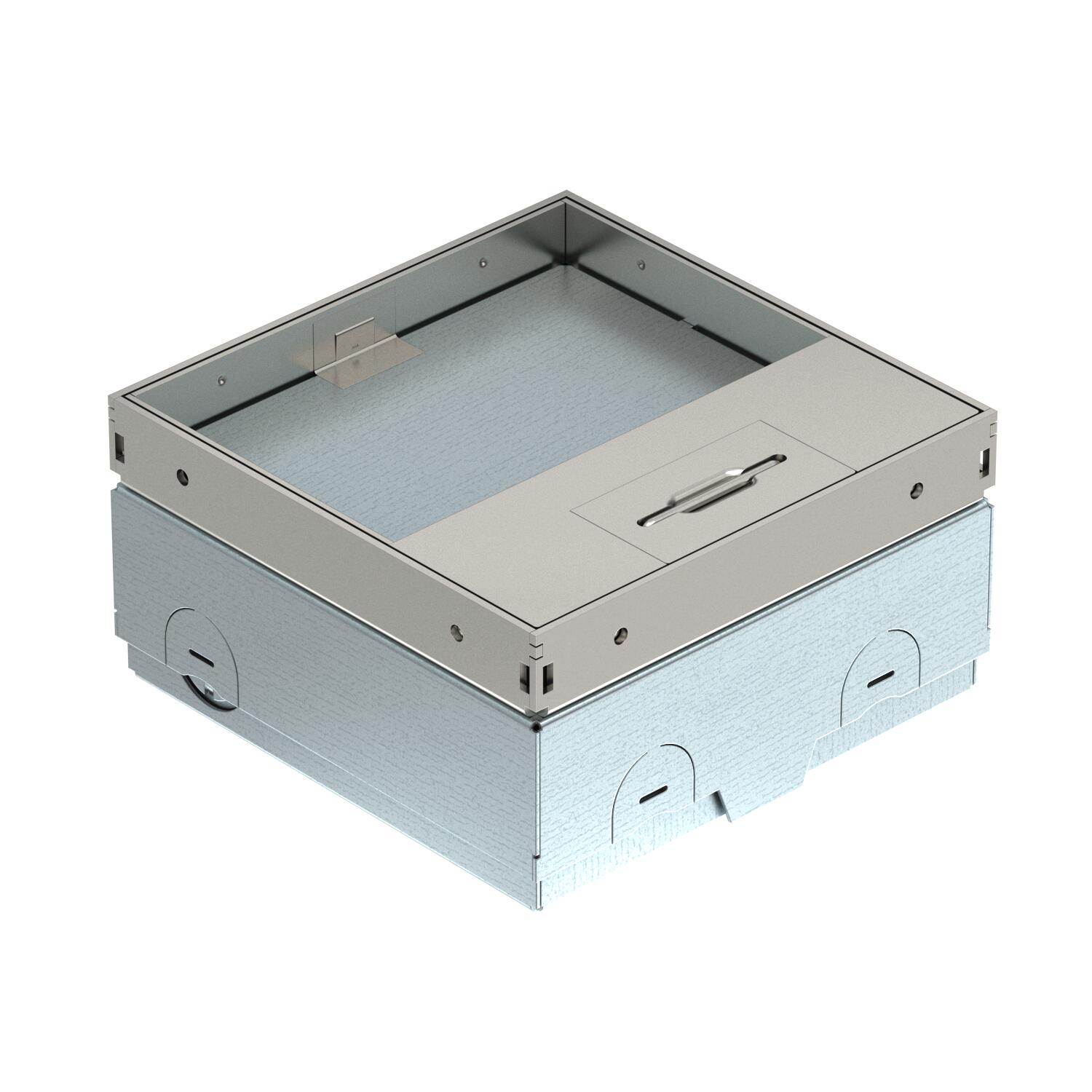

Podlahová zásuvka UDHOME-ONE, s vybráním pro podlahovou krytinu, zásuvka NF, nerez
Výr. č. 7368294 | EAN 4012196874668
- Popis produktu
-
Popis produktuČtvercová podlahová zásuvka pro použití v systémech se suchou údržbou a potěrových podlahách v interiéru. Vestavné pouzdro s předlisovanými přívodními otvory pro trubky (M20/M25). Vrchní díl nastavitelný pomocí 4 nivelačních podpěr na horním okraji podlahové krytiny. Minimální montážní hloubka je 75 mm, rozsah nivelace + 30 mm. Rám a víko z nerezové oceli viditelné v podlaze. Víko s vybráním pro podlahovou krytinu. Zatížitelnost 15 kN je zaručena jen v nepoužívaném stavu. Součástí dodávky je zásuvka s ochranným kontaktem (NF). Do panelu datové techniky lze volitelně instalovat datovou zásuvku. Při dodání uzavřeno záslepkou.
Součástí dodávky je zásuvka s ochranným kontaktem (NF). Do panelu datové techniky lze volitelně instalovat datovou zásuvku. Při dodání uzavřeno záslepkou.
-
- Technické údaje
-
Technické údaje

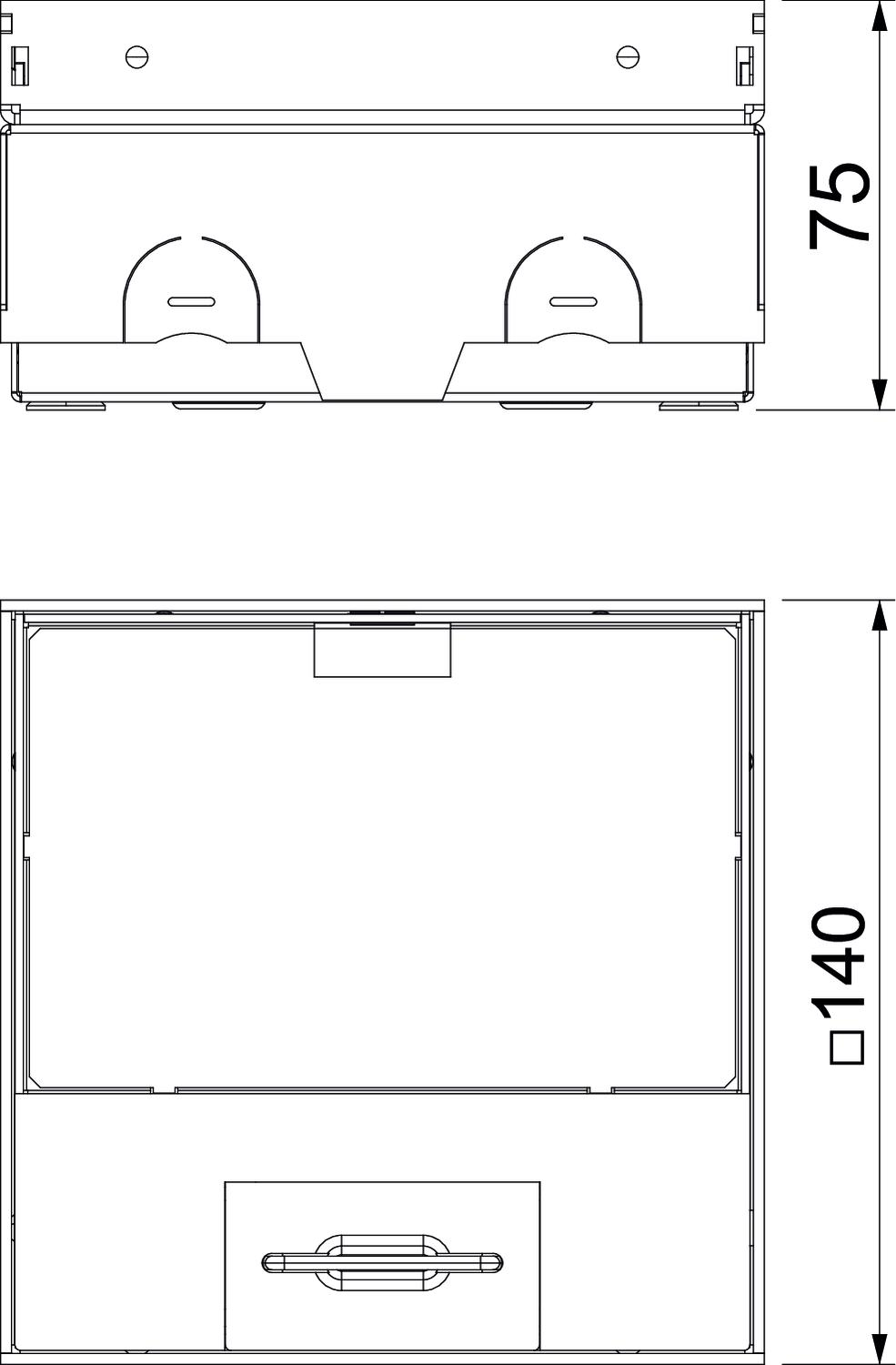

Certifikáty VDE CO2 stopa (GWP) od kolísky po bránu 11,756 kg CO2e / 1 Kus Dĺžka 140 mm Hrúbka podlahovej krytiny 15 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál ušľachtilá oceľ, nehrdzavejúca Mechanizmus otvárania Držadlo Možnosť osadenia tesnenia nie Oblasť použitia v nepoužitom stave 6.101.1 suchá údržba dna Oblasť použitia v použitom stave 6.101.1 suchá údržba dna Ochranný rám pre podlahovú krytinu nie Osadenie Jednoduchá zásuvka NF Počet zabudovateľných prístrojov 2 Prístrojový nosič na uchytenie prístrojových vložiek nie Rozmer 140x140x75 S rámom pre podlahovú krytinu áno Šírka 140 mm Stupeň krytia kód IK IK10 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 15 000 N Vhodné na mokrú údržbu nie Vhodné na podlahový kanál nie Vhodné na podpodlahový kanál prekrytý mazaninou nie Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie s veľkou nosnosťou nie Vyhotovenie veka Rám pre podlahovú krytinu Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška 75 mm Výška podlahy max. 105 mm Výška podlahy min. 75 mm - Všetky typy
- Na stiahnutie
-
List technických údajov UDHOME-ONE GV15N / 7368294 , 0.27MB , pdfKarta bezpečnostných údajov UDHOME-ONE GV15N / 7368294 , 0.05MB , pdfREACH Vyhlásenie o zhode UDHOME-ONE GV15N / 7368294 , 0.13MB , pdfRoHS Vyhlásenie o zhode UDHOME-ONE GV15N / 7368294 , 0.13MB , pdfNávod na montáž Floor socket UDHOME-ONE M45 , 10.40MB , pdf
