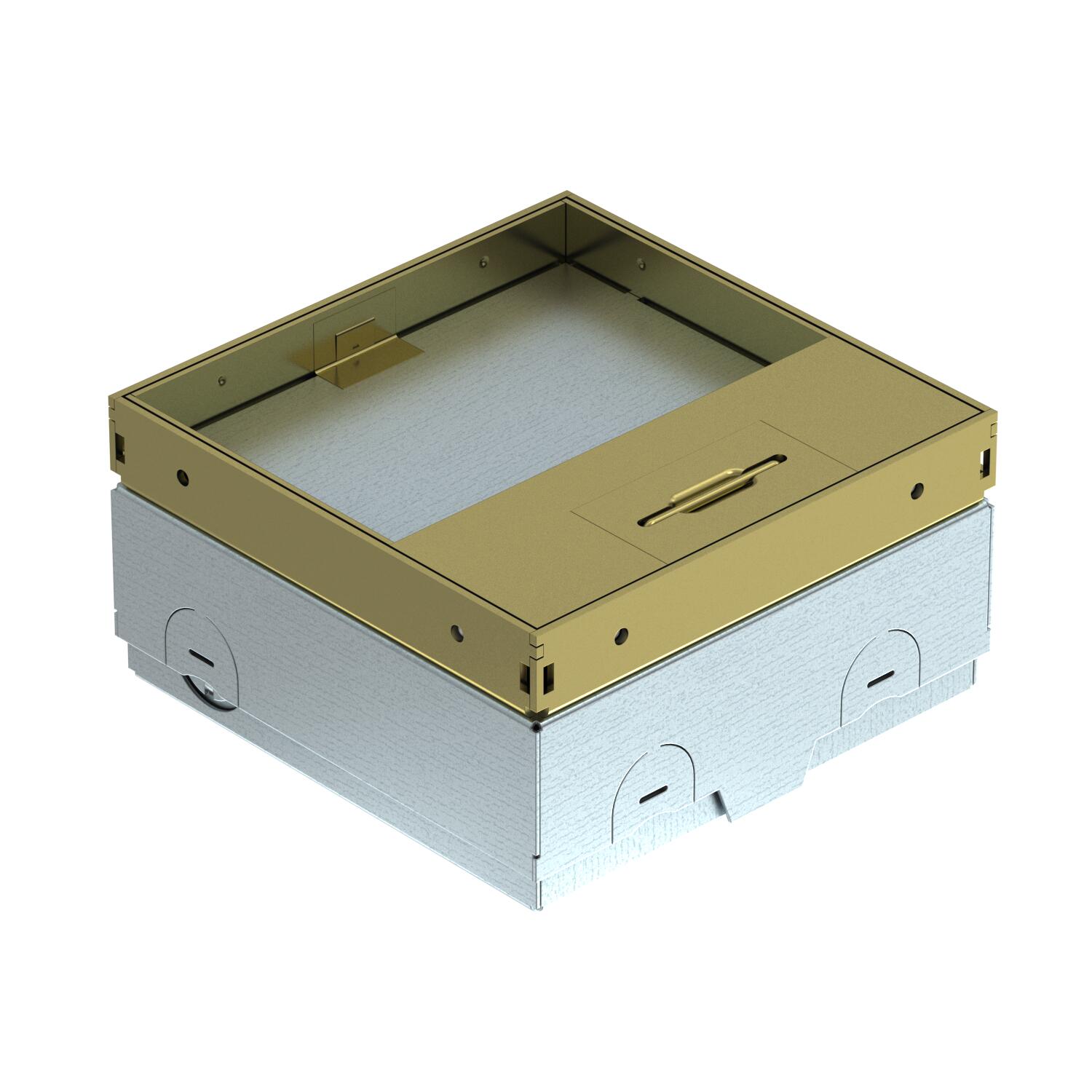

Podlahová zásuvka UDHOME-ONE s vybráním pro podlahovou krytinu, volně konfigurovatelná, mosaz Rám pre podlahovú krytinu

Podlahová zásuvka UDHOME-ONE s vybráním pro podlahovou krytinu, volně konfigurovatelná, mosaz

Výr. č. 7368286 | EAN 4012196874620

Výr. č. / Typ	7368286 / UDHOME-ONE GM15

Vyhotovenie veka	Rám pre podlahovú krytinu

Popis produktu

Popis produktu

Čtvercová podlahová zásuvka pro použití v systémech se suchou údržbou a potěrových podlahách v interiéru. Vestavné pouzdro s předlisovanými přívodními otvory pro trubky (M20/M25). Vrchní díl nastavitelný pomocí 4 nivelačních podpěr na horním okraji podlahové krytiny. Minimální hloubka instalace 75 mm, rozsah nivelace + 30 mm. Rám a víko z mosazi viditelné v podlaze. Víko s vybráním pro podlahovou krytinu. Zatížitelnost 15 kN je zaručena jen v nepoužívaném stavu. Prázdné pouzdro pro instalační přístroj Modul 45® a datovou zásuvku. Při dodání uzavřeno záslepkou.
Při vestavbě dvojité zásuvky VDE/NF prostřednictvím montážního nosiče je použití úhlové zástrčky možné jen při montážní výšce min. 90 mm. Při nižší montážní výšce použijte přímou zástrčku.

Prázdné pouzdro pro 1 instalační přístroj Modul 45® a datovou zásuvku. Při dodání uzavřeno záslepkou.

Technické údaje

Technické údaje

Certifikáty	VDE
CO2 stopa (GWP) od kolísky po bránu	10,2787 kg CO2e / 1 Kus
Dĺžka	140 mm
Hrúbka podlahovej krytiny	15 mm
Krytie (IP) v nepoužitom stave	IP40
Krytie (IP) v použitom stave	IP20
Materiál	mosadz
Mechanizmus otvárania	Držadlo
Možnosť osadenia tesnenia	nie
Oblasť použitia v nepoužitom stave	6.101.1 suchá údržba dna
Oblasť použitia v použitom stave	6.101.1 suchá údržba dna
Ochranný rám pre podlahovú krytinu	nie
Osadenie	Prázdne puzdro
Počet zabudovateľných prístrojov	2
Prístrojový nosič na uchytenie prístrojových vložiek	nie

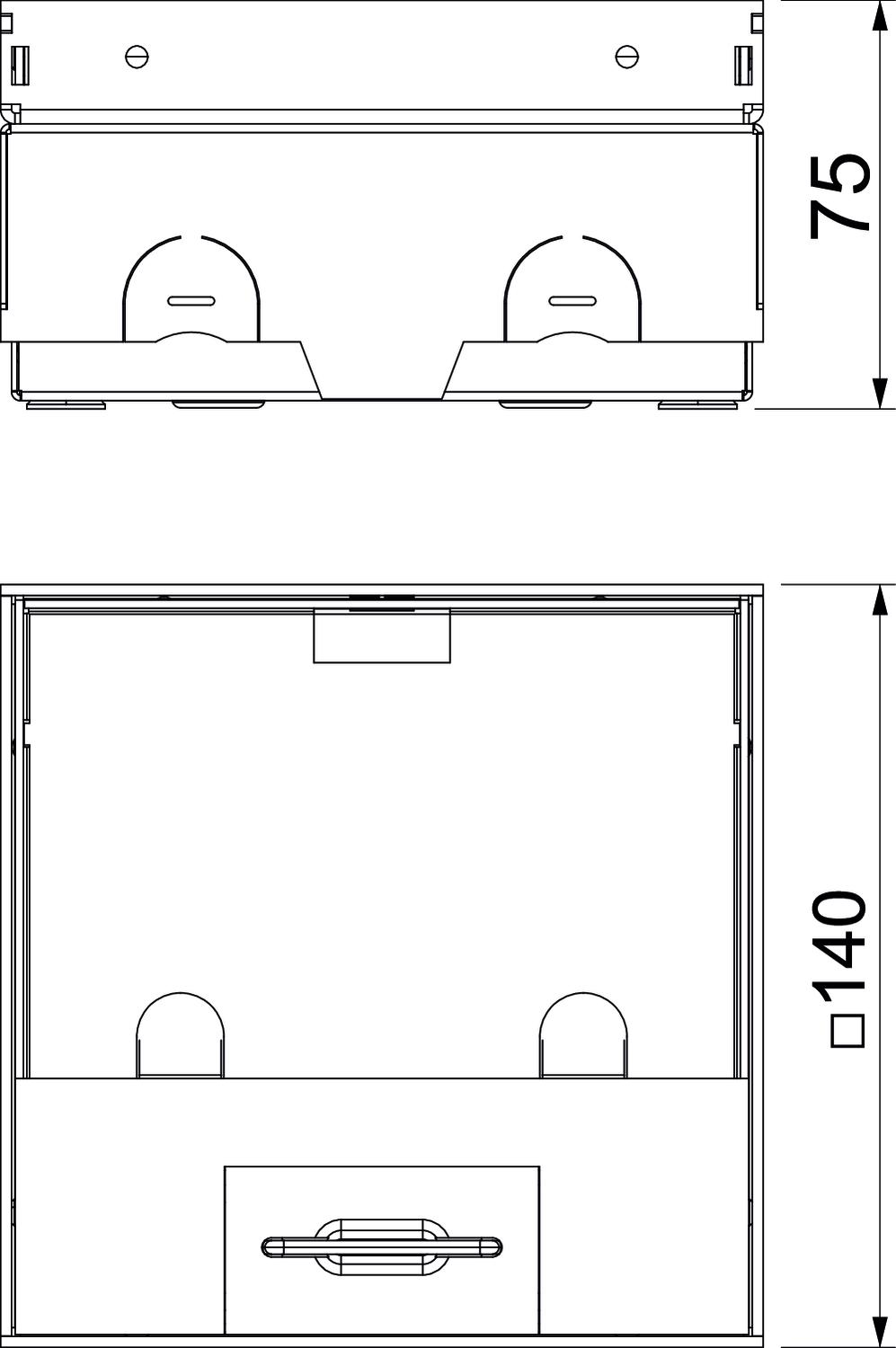

Rozmer	140x140x75
S rámom pre podlahovú krytinu	áno

Šírka	140 mm
Stupeň krytia kód IK	IK10
Údržba dna	suchá
Vertikálne zaťaženie, malá plocha	do 3 000 N
Vertikálne zaťaženie, veľká plocha	do 15 000 N
Vhodné na mokrú údržbu	nie
Vhodné na podlahový kanál	nie
Vhodné na podpodlahový kanál prekrytý mazaninou	nie
Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou	nie
Vhodné pre montáž do dutých podláh	áno
Vhodné pre montáž do dvojitých podláh	áno
Vyhotovenie s veľkou nosnosťou	nie
Vyhotovenie veka	Rám pre podlahovú krytinu
Vyhotovenie výstup vedenia	Otočný výstup pre šnúru
Výška	75 mm
Výška podlahy max.	105 mm
Výška podlahy min.	75 mm
