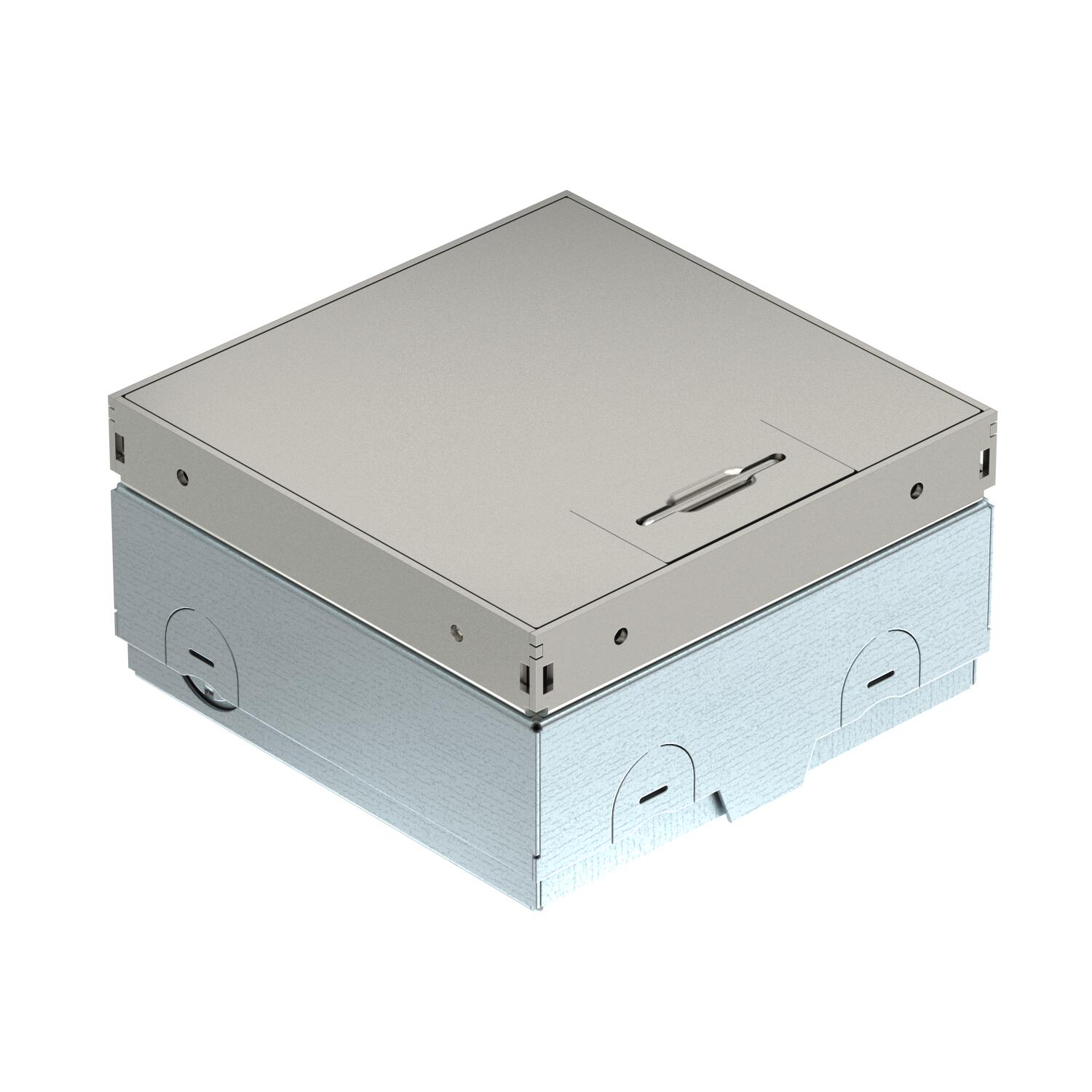

Podlahová zásuvka UDHOME-ONE bez vybrání pro podlahovou krytinu, volně konfigurovatelná, nerez ocel Dekoračná platňa

Podlahová zásuvka UDHOME-ONE bez vybrání pro podlahovou krytinu, volně konfigurovatelná, nerez ocel

Výr. č. 7368280 | EAN 4012196874590

Výr. č. / Typ	7368280 / UDHOME-ONE GV

Vyhotovenie veka	Dekoračná platňa

Popis produktu

Popis produktu

Čtvercová podlahová zásuvka pro použití v systémech se suchou údržbou a potěrových podlahách v interiéru. Vestavné pouzdro s předlisovanými přívodními otvory pro trubky (M20/M25). Vrchní díl nastavitelný pomocí 4 nivelačních podpěr na horním okraji podlahové krytiny. Minimální montážní hloubka je 75 mm, rozsah nivelace + 30 mm. Rám a víko z nerezové oceli viditelné v podlaze. Víko s vzorovanou deskou. Zatížitelnost 15 kN je zaručena jen v nepoužívaném stavu. Prázdné pouzdro pro instalační přístroj Modul 45® a datovou zásuvku. Při dodání uzavřeno záslepkou.

Prázdné pouzdro pro 1 instalační přístroj Modul 45® a datovou zásuvku. Při dodání uzavřeno záslepkou.

Technické údaje

Technické údaje

Certifikáty	VDE
CO2 stopa (GWP) od kolísky po bránu	11,8594 kg CO2e / 1 Kus
Dĺžka	140 mm
Krytie (IP) v nepoužitom stave	IP40
Krytie (IP) v použitom stave	IP20
Materiál	ušľachtilá oceľ, nehrdzavejúca
Mechanizmus otvárania	Držadlo
Možnosť osadenia tesnenia	nie
Oblasť použitia v nepoužitom stave	6.101.1 suchá údržba dna
Oblasť použitia v použitom stave	6.101.1 suchá údržba dna
Ochranný rám pre podlahovú krytinu	nie
Osadenie	Prázdne puzdro
Počet zabudovateľných prístrojov	2
Prístrojový nosič na uchytenie prístrojových vložiek	nie

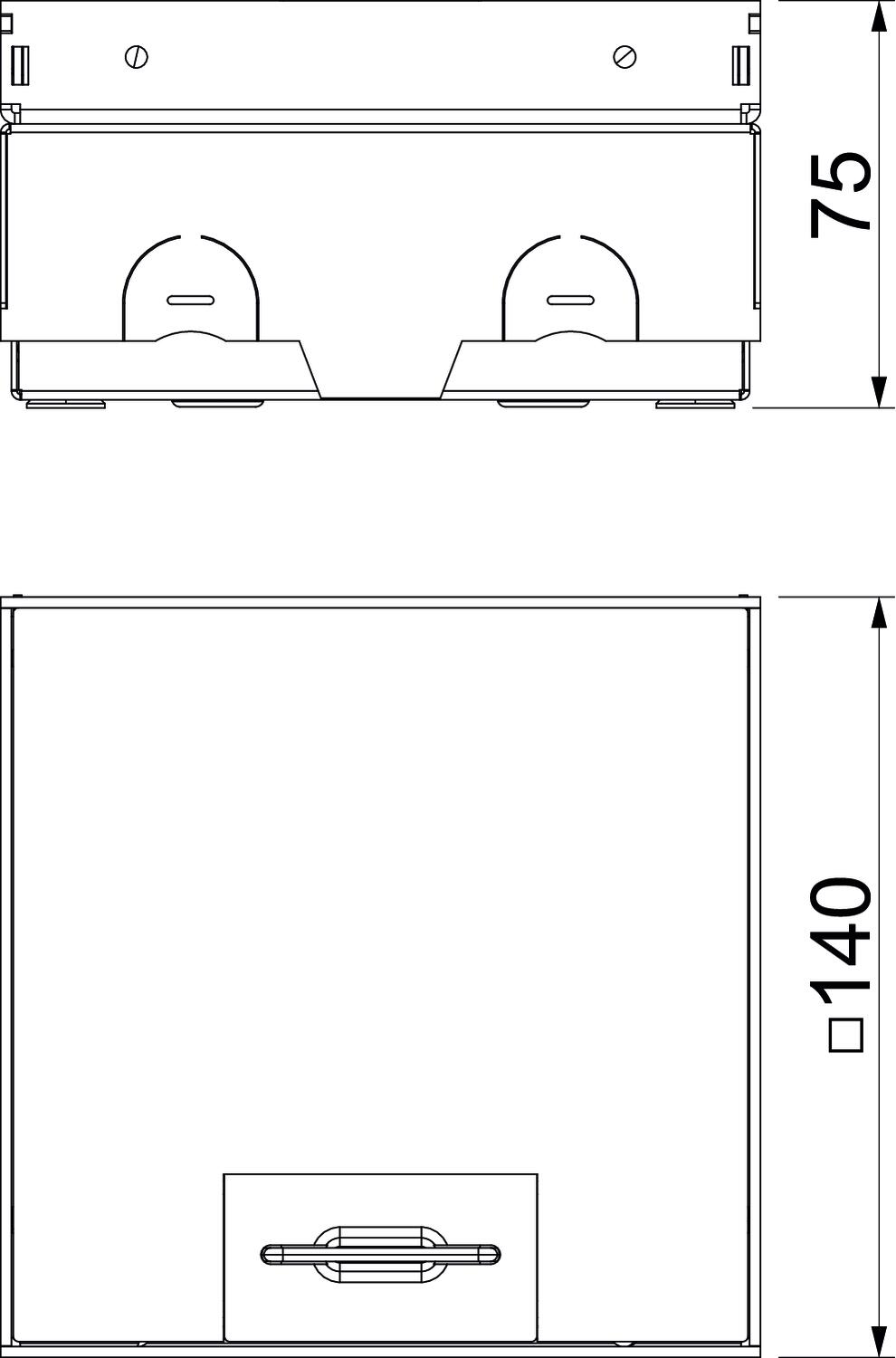

Rozmer	140x140x75
Rozmer h	75 mm
S rámom pre podlahovú krytinu	nie

Šírka	140 mm
Stupeň krytia kód IK	IK10
Údržba dna	suchá
Vertikálne zaťaženie, malá plocha	do 3 000 N
Vertikálne zaťaženie, veľká plocha	do 15 000 N
Vhodné na mokrú údržbu	nie
Vhodné na podlahový kanál	nie
Vhodné na podpodlahový kanál prekrytý mazaninou	nie
Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou	nie
Vhodné pre montáž do dutých podláh	áno
Vhodné pre montáž do dvojitých podláh	áno
Vyhotovenie s veľkou nosnosťou	nie
Vyhotovenie veka	Dekoračná platňa
Vyhotovenie výstup vedenia	Otočný výstup pre šnúru
Výška	75 mm
Výška podlahy max.	105 mm
Výška podlahy min.	75 mm
