Poznámka: Tento článok už nie je podporovaný.
Aktuálny článok nájdete tu: 2003802 / Přístrojová krabice do dutých stěn 47

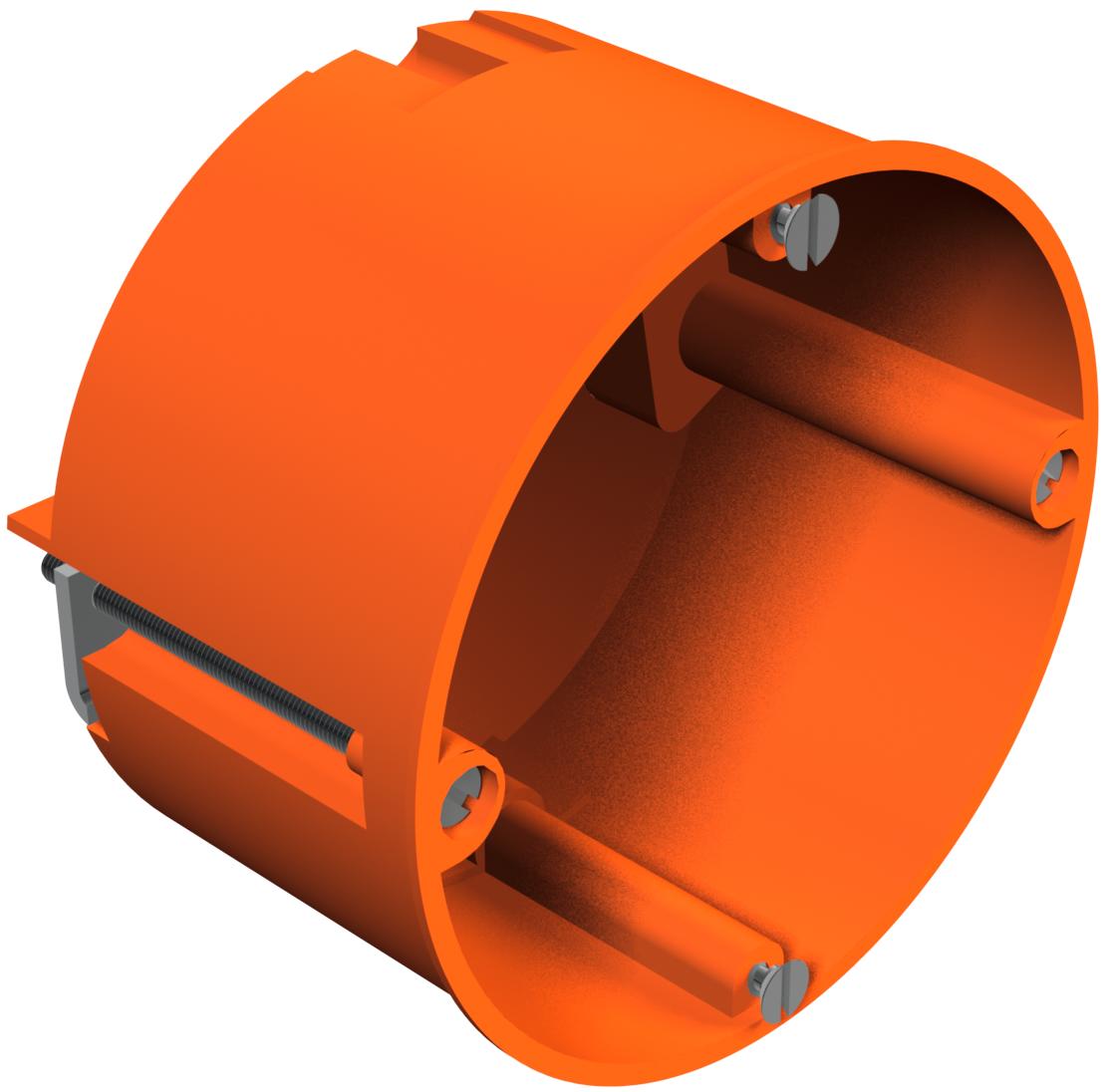

Přístrojová krabice do dutých stěn
Výr. č. 2003414 | EAN 4012195032779
- Popis produktu
-
Popis produktuPřístrojová krabice do dutých stěn. Rozměry dle DIN 49073-1, pro sílu desky 7-35 mm. Normovaná středová rozteč přístrojů 71 mm, možnost průchodu vodičů pomocí spojovacích prvků u kombinací přístrojových a propojovacích krabic, 8 vylomitelných otvorů pro vedení NYM, datová vedení a trubky Ø 20 mm. Přístrojové krabice lze použít také jako připojovací krabice podle VDE 0606-1 s dvojitým šroubovým upevněním a krytem šroubů, stupeň krytí IP30. Včetně 12 spojovacích prvků.
Podle IEC 60670-1, IEC 60670-22 a DIN 49073-1.
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno Druh vyhotovenia telesa Tesniaca membrána Druh zavedenia vylomitelných otvorů pro vedení NYM, datová vedení a trubky do průměru 20 mm. Farba oranžová Forma oblá Hrdlo bez Materiál Polypropylén Max. prierez vodiča 2,5 mm² Menovité napätie 400 V Menovitý prierez max. 2,5 mm² Menovitý prierez min. 1,5 mm² Nárazuvzdorný nie Odstup skrutiek pre prístroje 60 mm ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 850°C Osadenie bez Počet vložiek 1 Počet vstupov káblov 8 pre priemer rúrky 20 mm Priemer 68 mm Priemer frézovaného otvoru 68 mm Produktová séria Řada WIN Rozmer Ø68mm, H45mm S možnosťou zaplombovania nie S plochou sponou na upevnenie klincami nie S tienením nie So skrutkami áno Stupeň krytia IP30 Upevnenie prístrojov Skrutky Upevnenie veka nepoužíva sa V zhode s ROHS áno Veko bez Vhodné pre hrúbku platne max. 35 mm Vhodné pre hrúbku platne min. 7 mm Výška podlahy min. 47 mm Vzduchotesne nie Zachovanie funkčnosti bez Zavedenie zozadu áno Rozmery
Výška 47 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 0,1873 kg CO₂e / 1 Kus CO₂ Footprint (GWP) 0,1873 kg CO₂e Datum stanovení hodnoty CO2 2025-04-02T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
- Na stiahnutie
-
List technických údajov HG 60 / 2003414 , 0.21MB , pdfEÚ Vyhlásenie o zhode HG 60 / 2003414 , 0.12MB , pdfREACH Vyhlásenie o zhode HG 60 / 2003414 , 0.10MB , pdfRoHS Vyhlásenie o zhode HG 60 / 2003414 , 0.13MB , pdfSchválenie symbolov Souhlas s označením VDE HG 60,HG 60 MW , 0.12MB , pdf
