Přístrojová krabice do dutých stěn 47 47 | 68 | 68 | 20/25 mm | 6

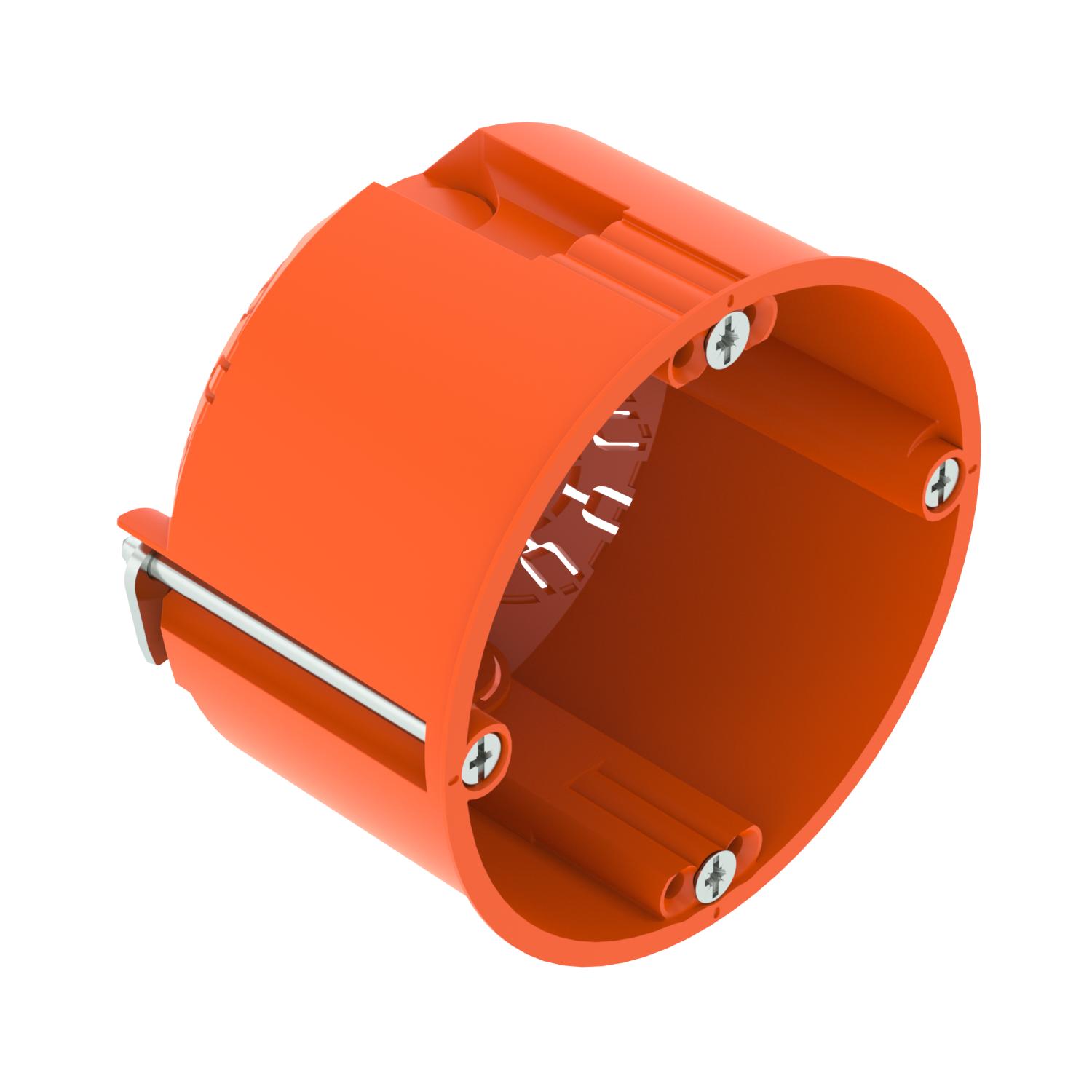

Přístrojová krabice do dutých stěn 47

Výr. č. 2003802 | EAN 4012196687077

Výr. č. / Typ	2003802 / HG 47

Výška	47 mm

Priemer	68 mm

Priemer frézovaného otvoru	68 mm

pre priemer rúrky	20/25 mm

Počet vstupov káblov	6

Popis produktu

Popis produktu

Přístrojová krabice do dutých stěn pro použití v dutých stěnách s montážní hloubkou nejméně 47 mm a tloušťkou desek 5–40 mm.

• 2× 3 nálitky pro šrouby
• Přístrojové šrouby, upevňovací třmeny
• 2 kombi - otvory pro trubky Ø 20 a 25 mm
• 2 otvory pro vedení NYM 3× 1,5 mm²
• 2 otvory pro vedení NYM 3× 2,5 mm² nebo 5× 1,5 mm²
• Propojení s dalšími přístrojovými krabicemi pomocí spojovacího prvku typu ZH 11-V
Dodávané příslušenství: 10× spojovací prvek typu ZH 11-V
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.

Technické údaje

Technické údaje

Bezhalogénový	áno
Druh vyhotovenia telesa	Vylamovací otvor
Druh zavedenia	Vedení NYM, datová vedení a chráničky
Farba	oranžová
Forma	oblá
Hrdlo	Spojovacie hrdlo
Kombinované priechodky Ø 20 / 25 mm	2
Materiál	Polypropylén
Menovité napätie	400 V
Menovitý prierez max.	2,5 mm²
Menovitý prierez min.	1,5 mm²
Nárazuvzdorný	nie
ohňovzdorný	podľa VDE 0471/IEC 60695-2-11, skúšobná teplota 850°C
Počet vložiek	1
Počet vstupov káblov	6
pre priemer rúrky	20/25 mm

Priechodky vedení 3 x 1,5 mm²	2
Priechodky vedení 3 x 2,5 mm² / 5 x 1,5 mm²	2
Priemer	68 mm
Priemer frézovaného otvoru	68 mm
Produktová séria	Řada WIN
Rozmer	Ø68mm, H47mm
So skrutkami	áno
Stupeň krytia	IP30
Upevnenie prístrojov	Skrutky
Upevnenie veka	Skrutky
V zhode s ROHS	áno
Veko	bez
Vhodné pre hrúbku platne max.	40 mm
Vhodné pre hrúbku platne min.	5 mm
Vzduchotesne	nie

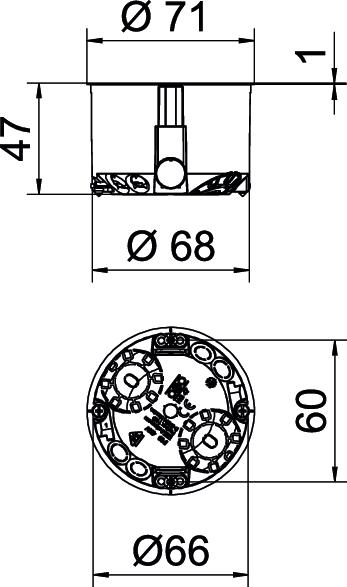

Rozmery

Výška	47 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	0,0768 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,0768 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Všetky typy

Všetky typy

Typ	Výška	Priemer	Priemer frézovaného otvoru	pre priemer rúrky	Počet vstupov káblov	Výr. č.	Množstvo	najm. PJ
HG 47	47 mm	68 mm	68 mm	20/25 mm	6	2003802	Kus	25 Kus

Príslušenstvo

Montážne príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Vyrovnávací kruh pro krabice do dutých stěn	ZH 68-AR	2003840	Kus	10 Kus
Vyrovnávací kroužek pro krabice do dutých stěn 10	ZH 10-AR	2003842	Kus	25 Kus
Spojovací prvek pro krabice do dutých stěn HW	ZH 11V	2003846	Kus	10 Kus
