Oblouk 45°, bočnice 35 FS
Výr. č. 6036004 | EAN 4012197345136
- Popis produktu
-

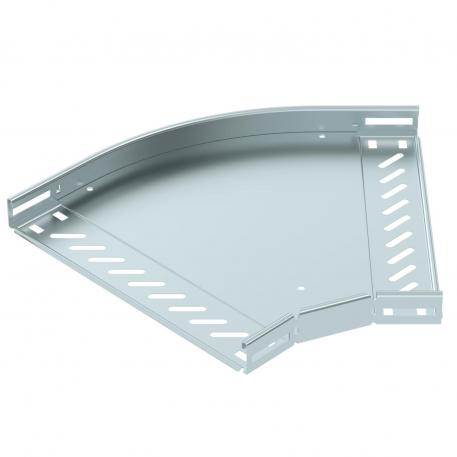

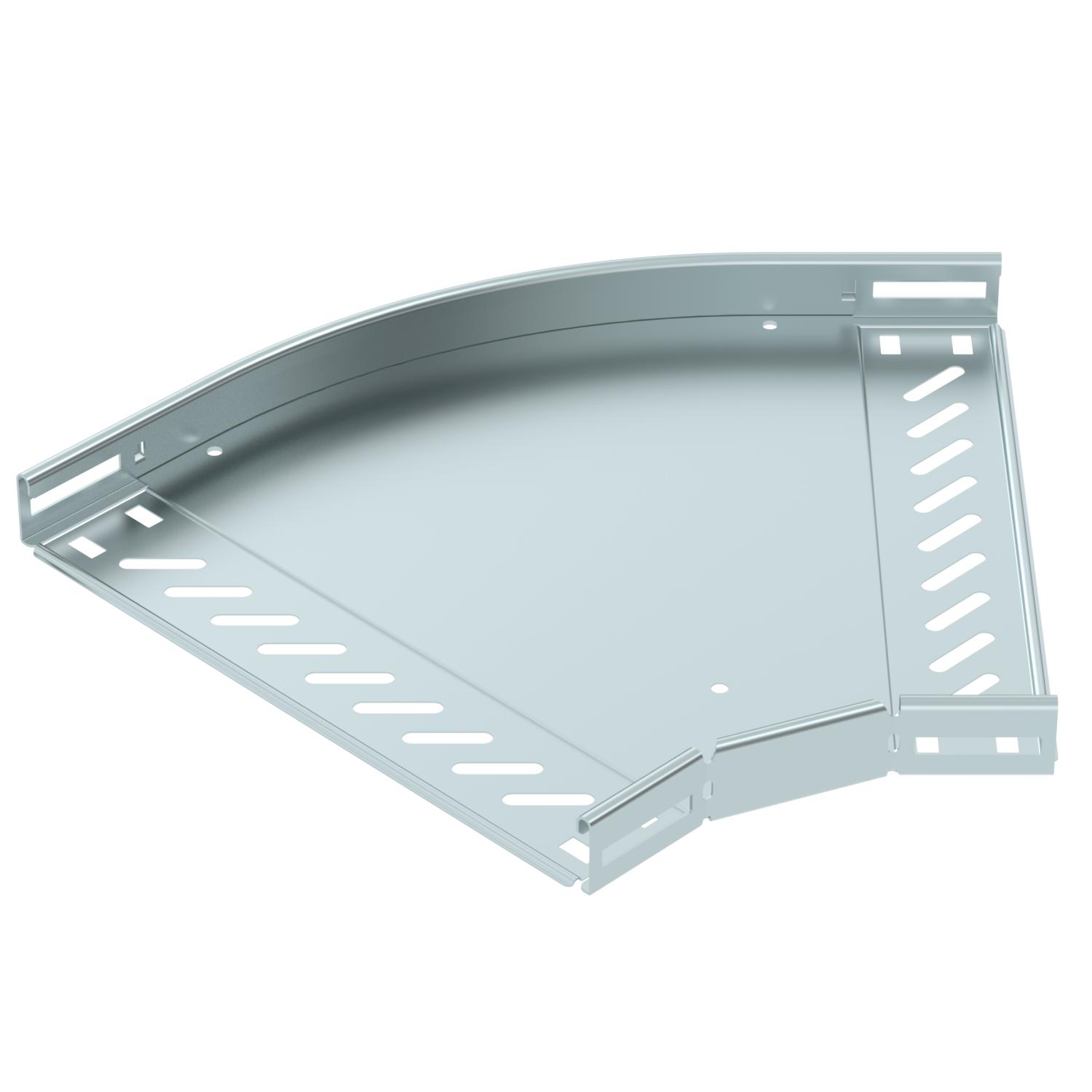

Popis produktuOblouk 45° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 35 mm. Spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 10 St. Ohyb (uholník) 45° Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Produktová séria Řada MKS, Řada RKSM Rozmer 35x300 S horným dielom nie Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný V zhode s ROHS áno Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti nie Zmena smeru horizontálna Rozmery
Rozmer B 300 mm Šírka 300 mm Výška 35 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 2,7332 kg CO2e / 1 Kus CO₂ Footprint (GWP) 2,7332 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko oblouku 45° FS
RBD 45 300 FS 6036407 1 Kus - Na stiahnutie
-
List technických údajov RB 45 330 FS / 6036004 , 0.23MB , pdfEÚ Vyhlásenie o zhode RB 45 330 FS / 6036004 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB 45 330 FS / 6036004 , 0.09MB , pdfREACH Vyhlásenie o zhode RB 45 330 FS / 6036004 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB 45 330 FS / 6036004 , 0.13MB , pdfNávod na montáž Rastbare Kabelrinnensysteme Magic , 12.16MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
