Oblouk 45°, bočnice 35 FS
Výr. č. 6036000 | EAN 4012197345075
- Popis produktu
-

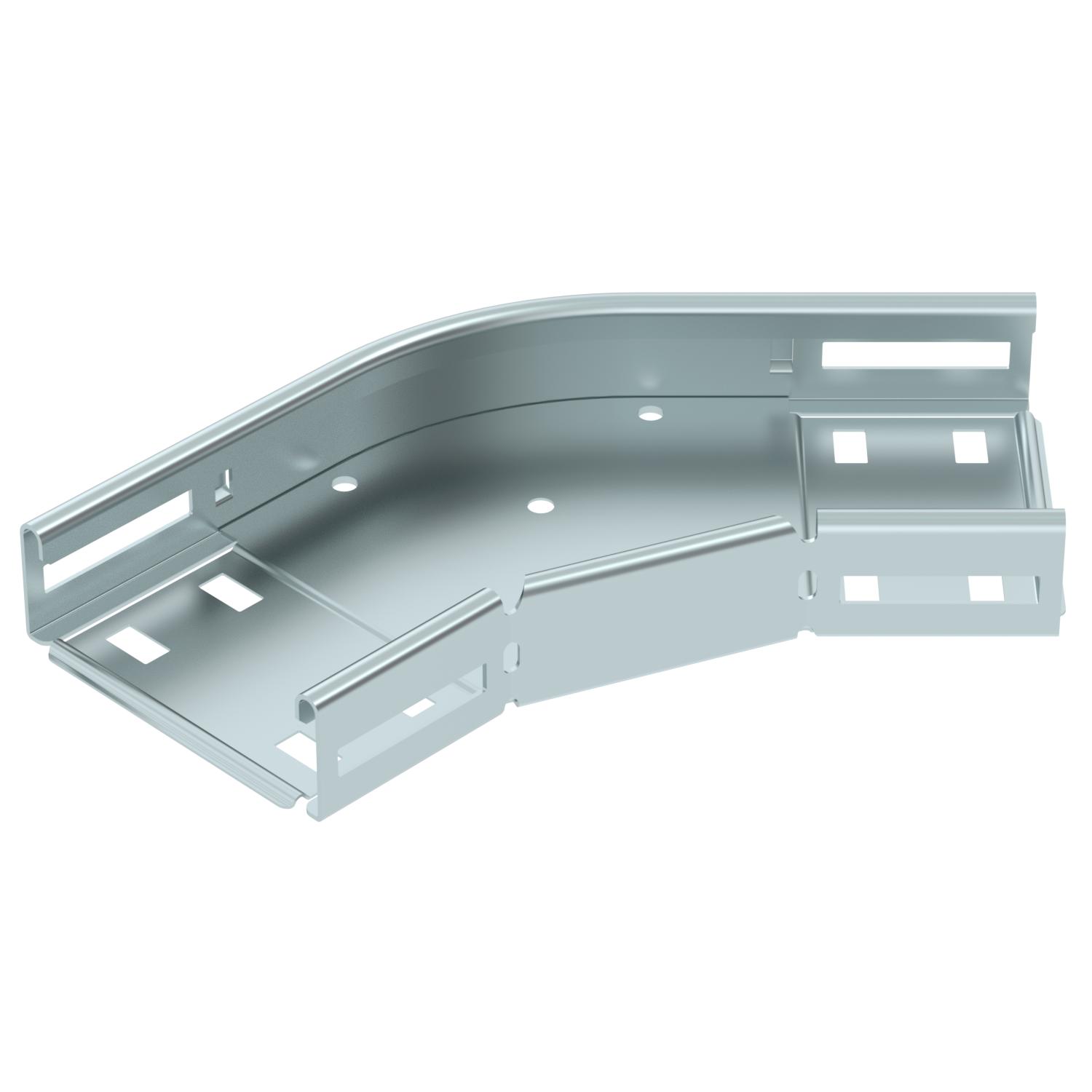

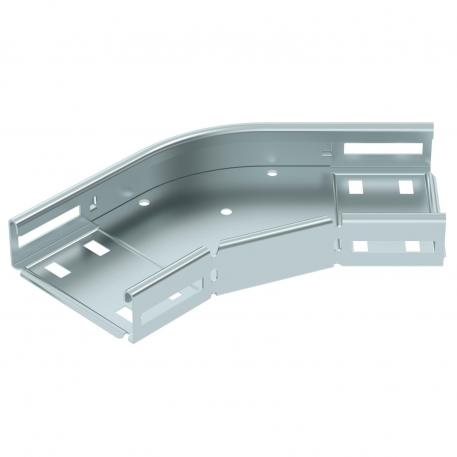

Popis produktuOblouk 45° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 35 mm. Spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 6 St. Ohyb (uholník) 45° Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Produktová séria Řada MKS, Řada RKSM Rozmer 35x100 S horným dielom nie Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný V zhode s ROHS áno Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti nie Zmena smeru horizontálna Rozmery
Rozmer B 100 mm Šírka 100 mm Výška 35 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 1,2183 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,2183 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko oblouku 45° FS
RBD 45 100 FS 6036400 1 Kus - Na stiahnutie
-
List technických údajov RB 45 310 FS / 6036000 , 0.22MB , pdfEÚ Vyhlásenie o zhode RB 45 310 FS / 6036000 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB 45 310 FS / 6036000 , 0.09MB , pdfREACH Vyhlásenie o zhode RB 45 310 FS / 6036000 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB 45 310 FS / 6036000 , 0.13MB , pdfNávod na montáž Rastbare Kabelrinnensysteme Magic , 12.16MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
