Nosný profil pro montáž FV modulu 4700 |

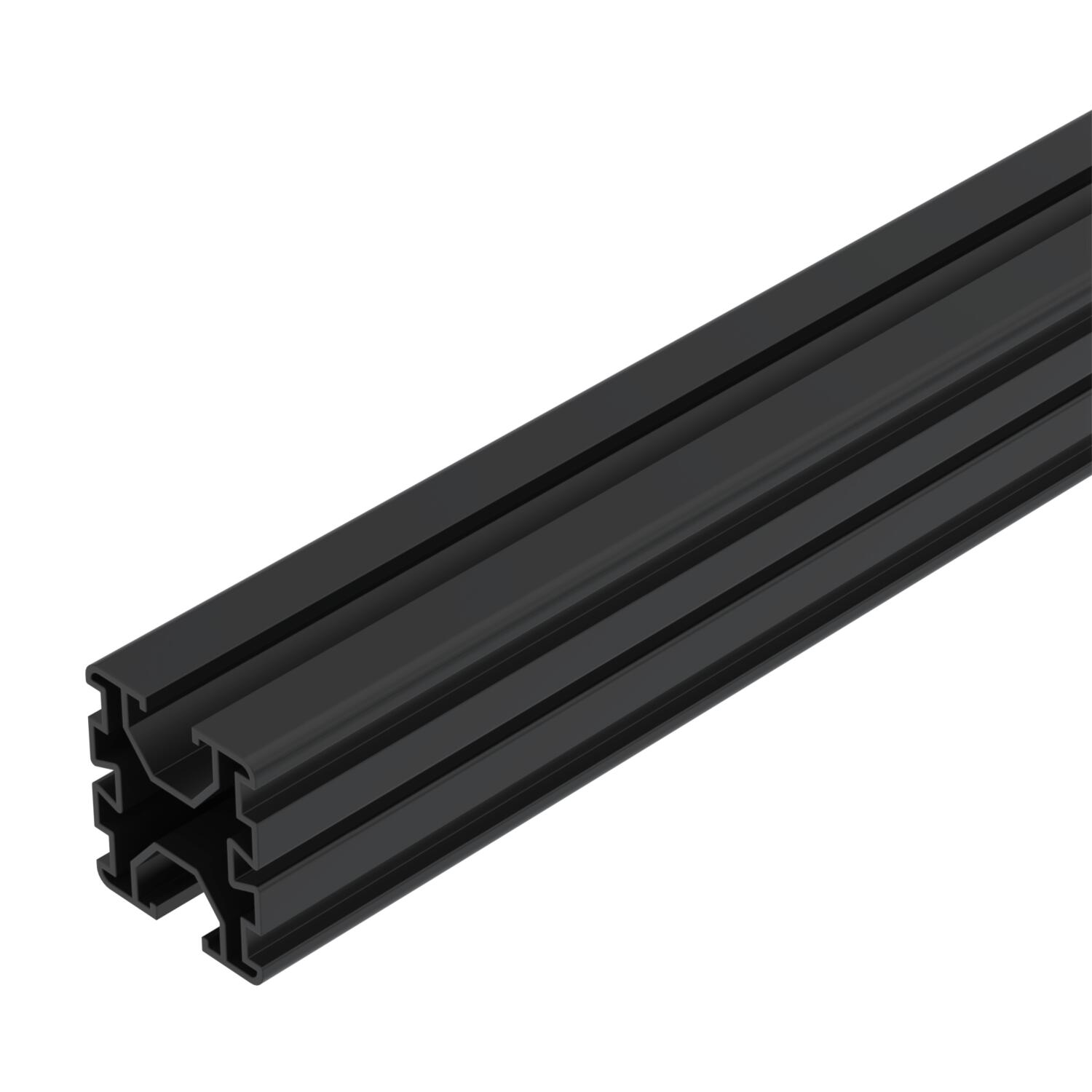

Nosný profil pro montáž FV modulu

Výr. č. 5900412 | EAN 4012197381578

Výr. č. / Typ

Dĺžka

Popis produktu

Popis produktu

Nosný profil pro montáž FV modulů na ploché a šikmé střechy. Montáž na plochou střechu v kombinaci s univerzálním podstavcem Uni Base a krátkými a dlouhými podpěrami STK a STL. Upevnění profilu na podstavec s adaptérem Unibase AMP naklapnutím. Montáž na šikmou střechu v kombinaci s univerzálním střešním hákem DHU. Upevnění profilu ke střešnímu háku naklapnutím. Šroubové spojení více nosných profilů podélnou spojkou LV 45 a křížovou spojkou KV 45.

Technické údaje

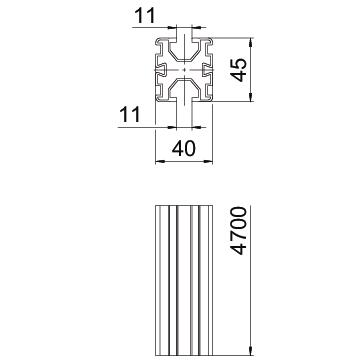

Rozmery

Dĺžka	4700 mm
Farba	signálna čierna; RAL 9004
Káblový kanál integrovaný	nie
Káblový kanál voliteľný	nie
Materiál	Hliník

Moment odporu Wx	3680 mm³
Moment odporu Wy	3760 mm³
Povrch	eloxovaný
Šírka	40 mm
Výška	45 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Výr. č.	Množstvo	najm. PJ
TP 45 2350 ALU	2350 mm	5900405	Kus	4 Kus
TP 45 4700 ALU	4700 mm	5900410	Kus	4 Kus
TP 45 4700 ALU S	4700 mm	5900412	Kus	4 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

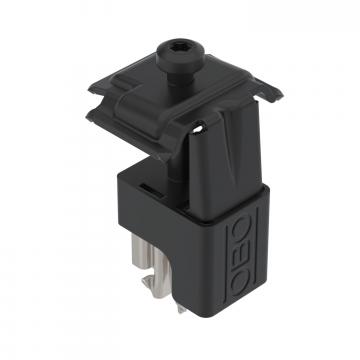

Univerzální svorka pro montáž FV modulu	KLU A2 S	5901012	Kus	20 Kus

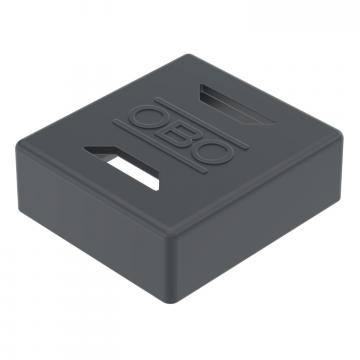

Koncová krytka pro nosný profil	EK 45 S	5901720	Kus	20 Kus
Podélná spojka pro nosný profil TP	LV 45 DD	5901210	Kus	20 Kus
Křížová spojka pro nosné profily TP.	KV 45 DD	5901250	Kus	20 Kus
Uzemňovací svorka FV montážní systémy	249 PV10 6-50V2A	5051520	Kus	8 Kus
