Nástěnný a závěsový výložník AW 15 FT 310 | 1,5 | pozinkováno

Nástěnný a závěsový výložník AW 15 FT

Výr. č. 6420710 | EAN 4012196207251

Výr. č. / Typ

Šírka

F v kN	1,5 kN

Farba	pozinkováno

Popis produktu

Popis produktu

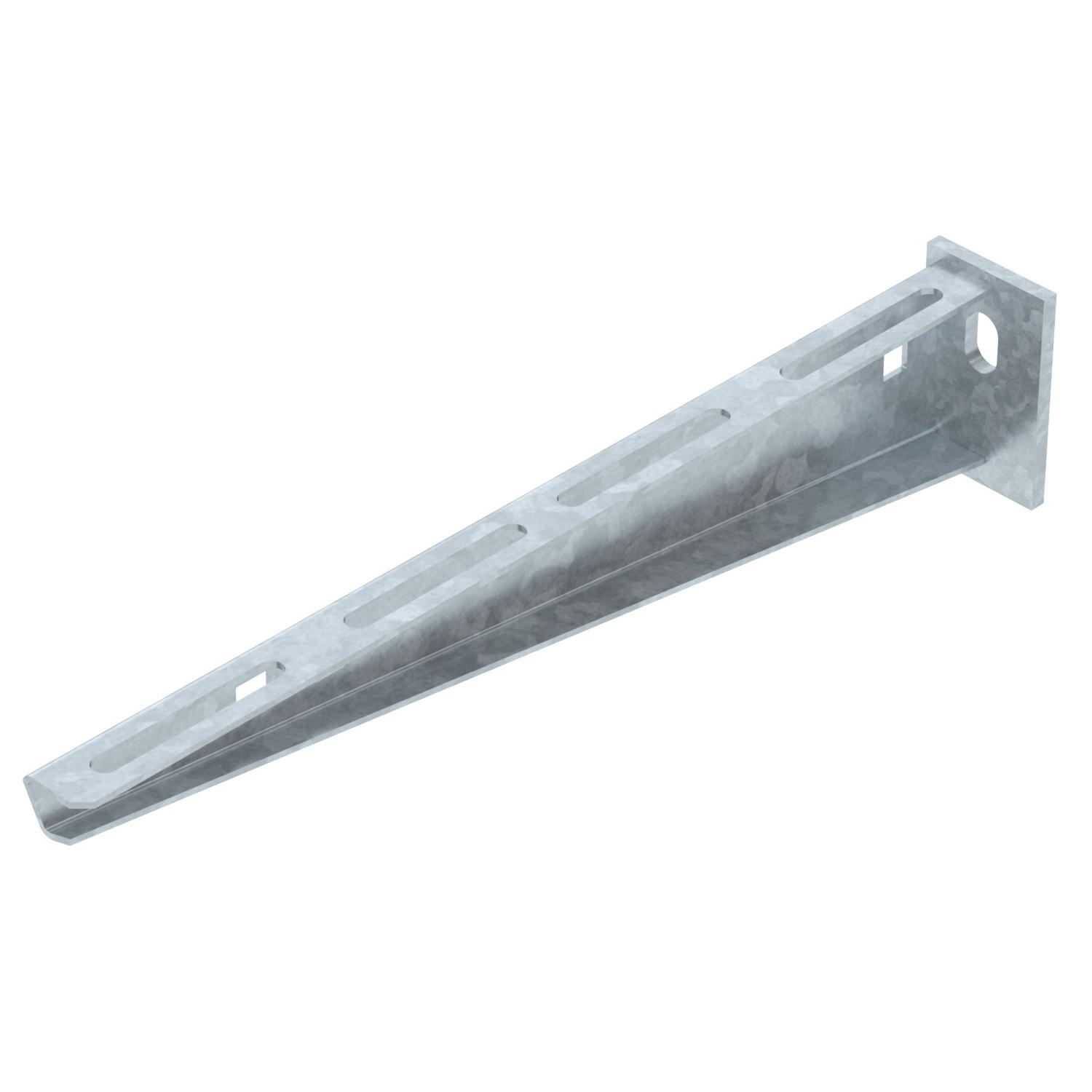

Lehký nástěnný a závěsový výložník s navařenou základovou deskou.

Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!

Technické údaje

Technické údaje

Artikel EPD	áno
F v kN	1,5 kN
Farba	pozinkováno
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Priemer otvoru	11 mm

Produktová séria	Řada AW 15
Rozmer	B310mm
Rozsah uhla max.	90 mm
Rozsah uhla min.	90 mm
V zhode s ROHS	áno
Vyhotovenie	Nástenný a závesový výložník
Zachovanie funkčnosti	áno

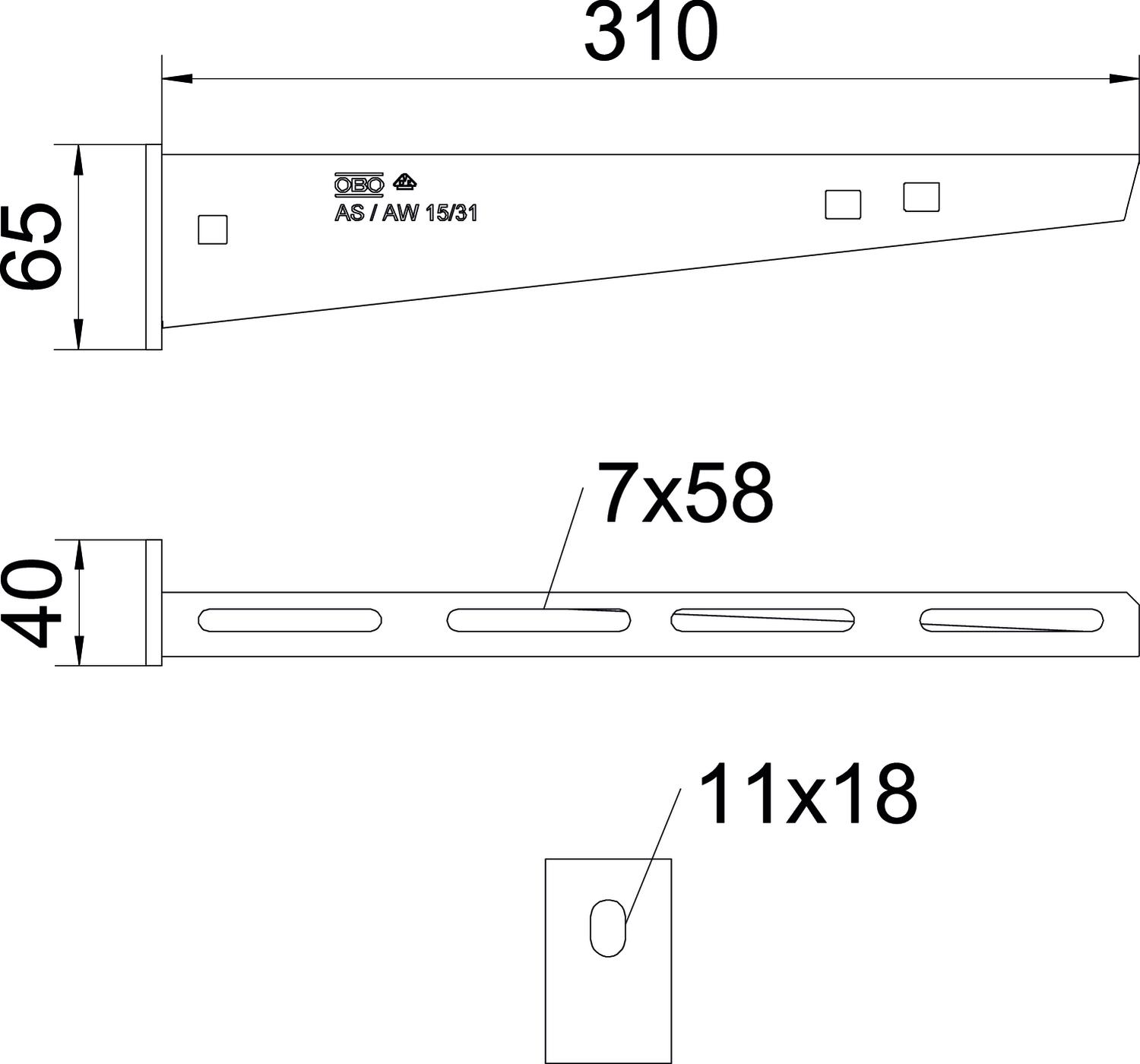

Rozmery

Dĺžka	40 mm
Rozmer A	40 mm
Rozmer B	310 mm
Rozmer H	65 mm
Rozměr W	310 mm

Šírka	12 in
Šírka	310 mm
Výška	65 mm
Výška	2,56 in

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	0,9229 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,9229 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Technické údaje

Záťažový diagram konzoly typu AW 15

Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Krivka zaťaženia s dĺžkami konzol v mm

Všetky typy

Všetky typy

Typ	Šírka	F v kN	Farba	Výr. č.	Množstvo	najm. PJ
AW 15 11 FT	110 mm	1,5 kN	pozinkováno	6420656	Kus	1 Kus
AW 15 16 FT	160 mm	1,5 kN	pozinkováno	6420664	Kus	1 Kus
AW 15 21 FT	210 mm	1,5 kN	pozinkováno	6420680	Kus	1 Kus
AW 15 31 FT	310 mm	1,5 kN	pozinkováno	6420710	Kus	1 Kus
AW 15 41 FT	410 mm	1,5 kN	pozinkováno	6420745	Kus	1 Kus
AW 15 51 FT	510 mm	1,5 kN	pozinkováno	6420788	Kus	1 Kus
AW 15 56 FT	560 mm	1,5 kN	pozinkováno	6420796	Kus	1 Kus
AW 15 61 FT	610 mm	1,5 kN	pozinkováno	6420826	Kus	1 Kus
