Nástěnný a závěsový výložník AW 15 FT
Výr. č. 6420680 | EAN 4012196207190
- Popis produktu
-

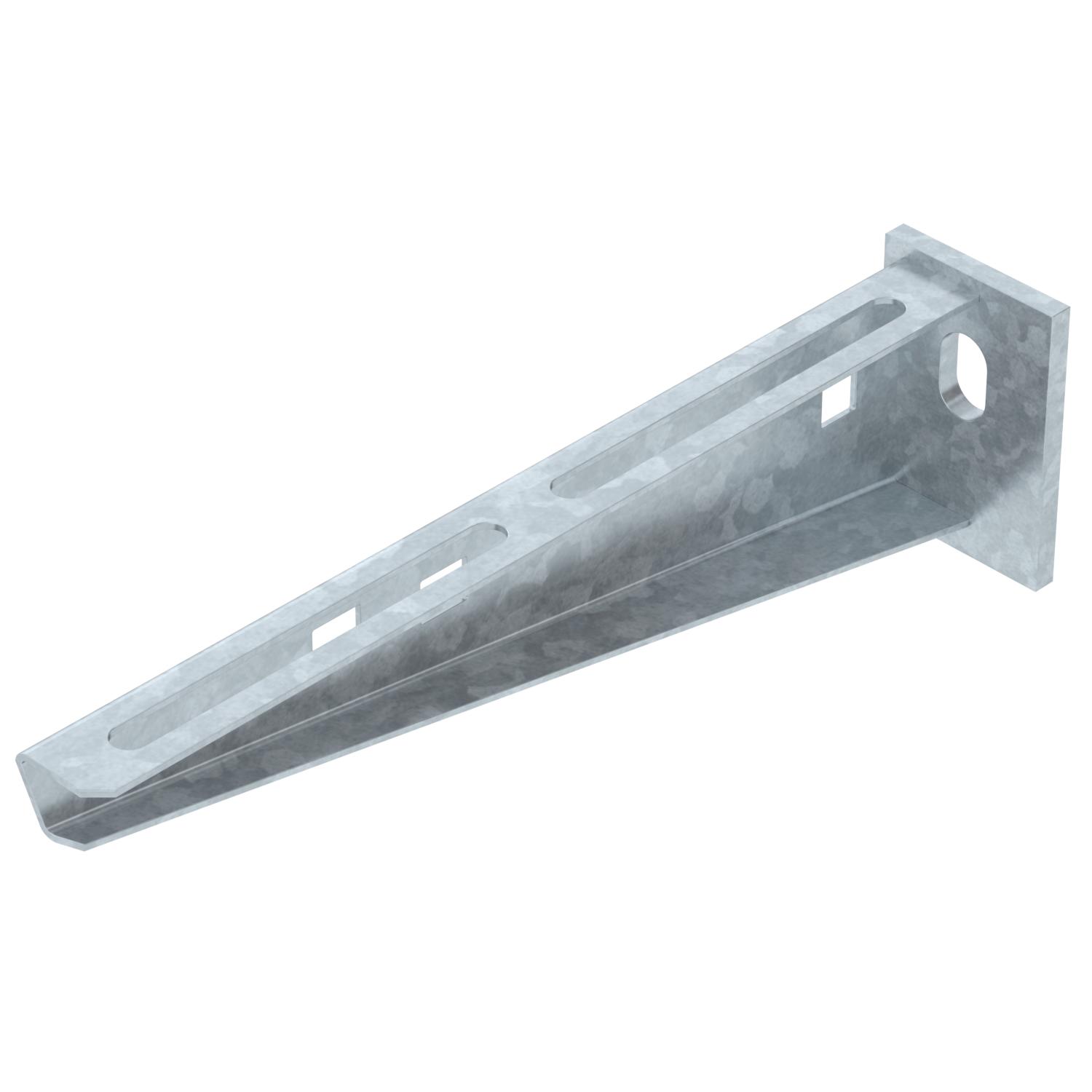

Popis produktuLehký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
-
- Technické údaje
-
Technické údaje

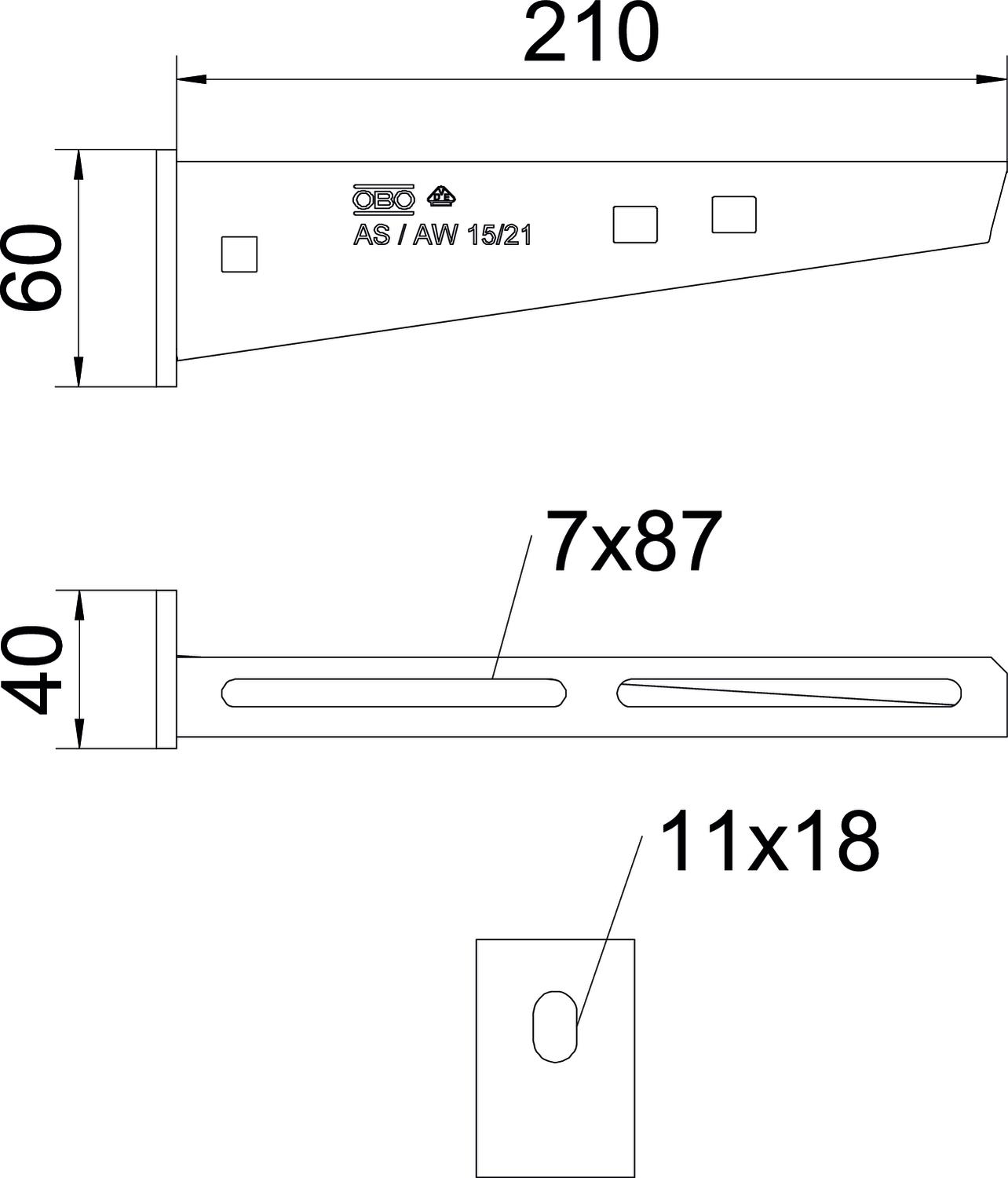

Artikel EPD áno CO2 stopa (GWP) od kolísky po bránu 0,5831 kg CO2e / 1 Kus Dimension W 210 mm Dĺžka 40 mm F v kN 1,5 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením Priemer otvoru 11 mm Rozmer B210mm Rozmer A 40 mm Rozmer B 210 mm Rozmer H 60 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 8 in Šírka 210 mm Vyhotovenie Nástenný a závesový výložník Výška 60 mm Výška 2,36 in Zachovanie funkčnosti áno Technické údaje
Záťažový diagram konzoly typu AW 15
- Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov AW 15 21 FT / 6420680 , 0.28MB , pdfEÚ Vyhlásenie o zhode AW 15 21 FT / 6420680 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva AW 15 21 FT / 6420680 , 0.09MB , pdfREACH Vyhlásenie o zhode AW 15 21 FT / 6420680 , 0.12MB , pdfRoHS Vyhlásenie o zhode AW 15 21 FT / 6420680 , 0.13MB , pdfEnvironmentálna deklarácia produktu (EPD) AW 15 21 FT / 6420680 , 1.48MB , pdfSchválenie symbolov Značka schválenia VDE Závesné úchyty a konzoly , 0.12MB , pdfPomôcka pri výbere Selection aid cable trays, screwable , 2.17MB , pdfPomôcka pri výbere Selection aid for cable trays, Magic , 0.23MB , pdfNávod na montáž Návod na montáž Systémy výložníkov U , 2.02MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
