Nástěnný a závěsný výložník AW 55 FT
Výr. č. 6418651 | EAN 4012196205097
- Popis produktu
-

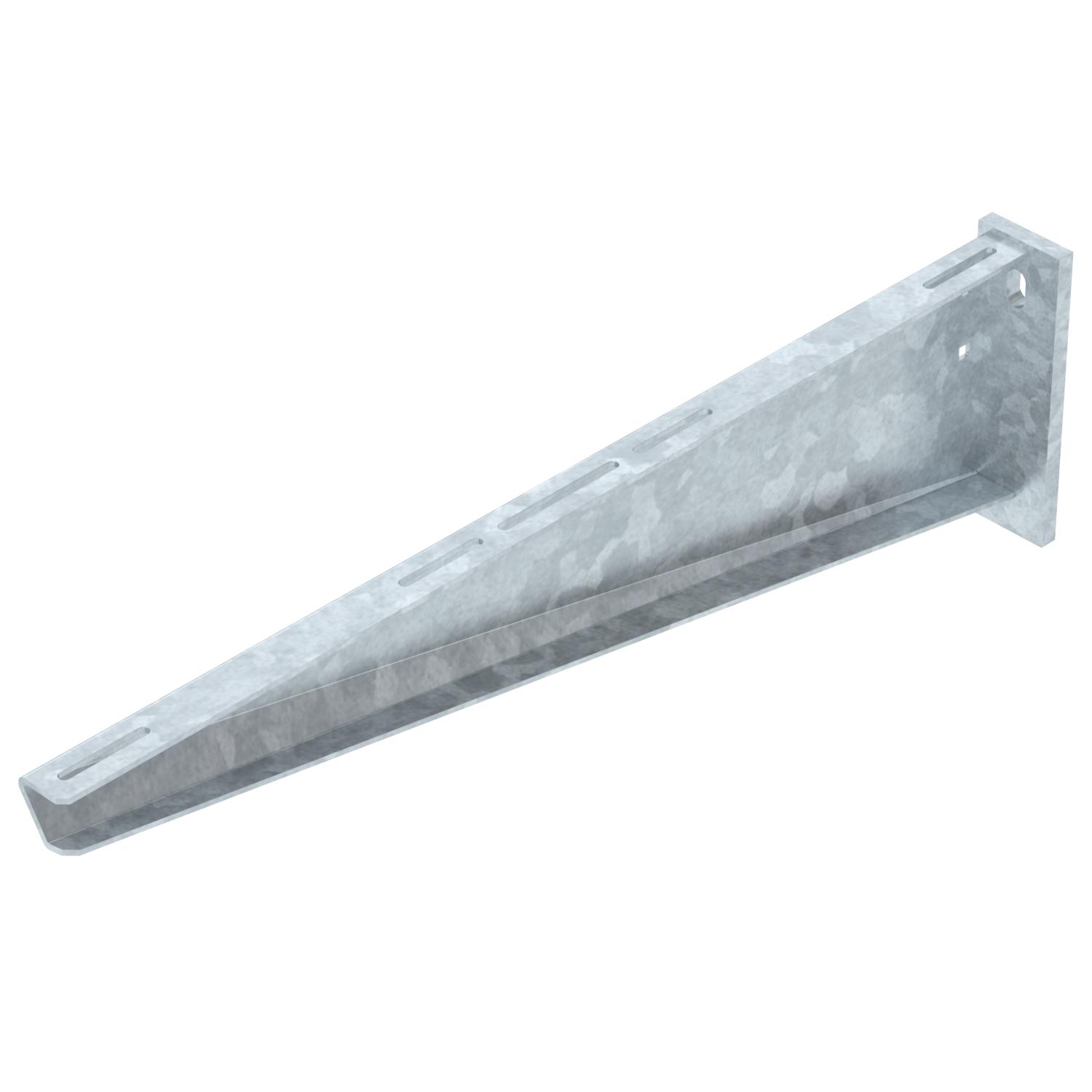

Popis produktuTěžký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
-
- Technické údaje
-
Technické údaje
F v kN 5,5 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením Priemer otvoru 13,5 mm Produktová séria Řada AW 55 Rozmer B710mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm V zhode s ROHS áno Vyhotovenie Nástenný a závesový výložník Zachovanie funkčnosti nie Rozmery

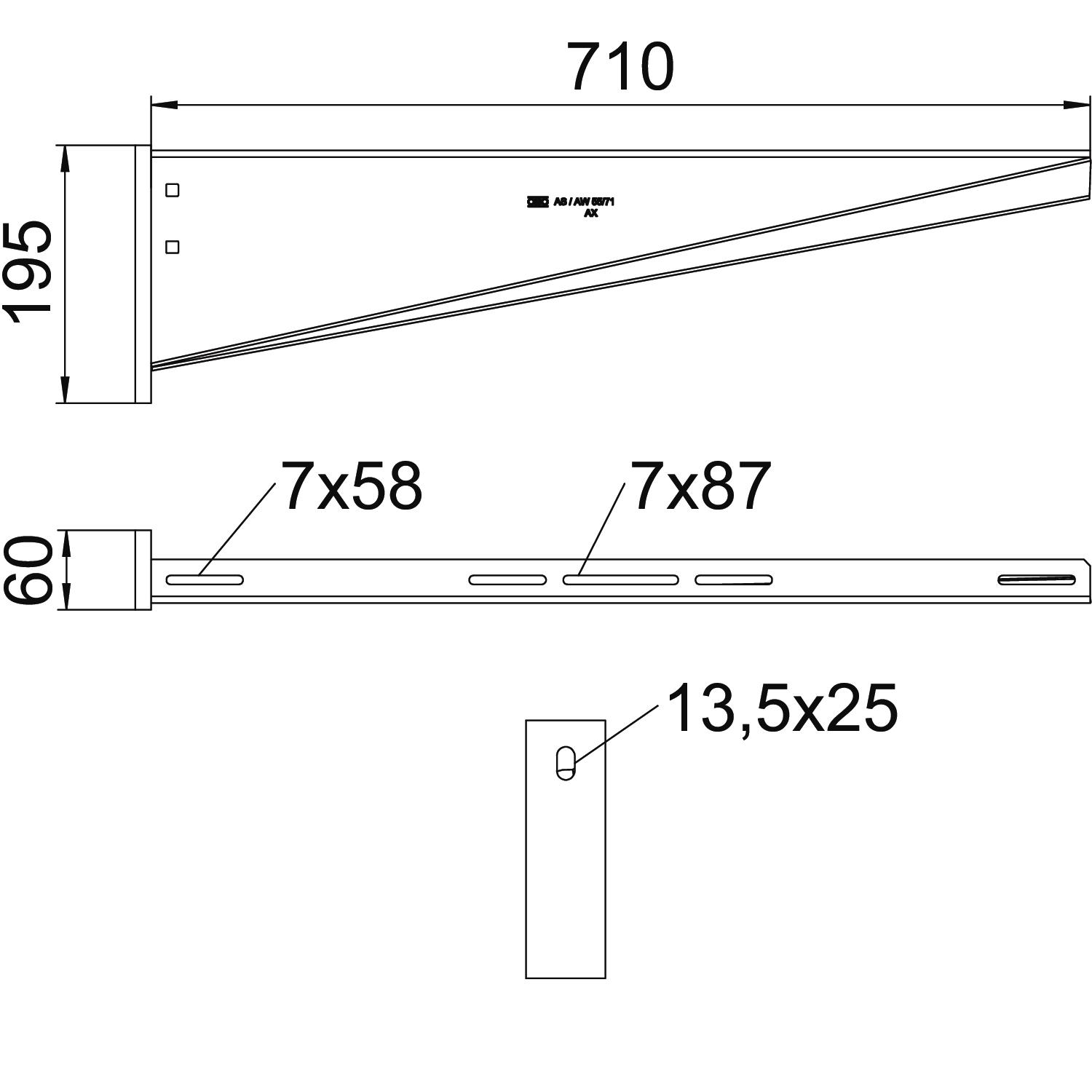

Dĺžka 60 mm Rozmer A 60 mm Rozmer B 710 mm Rozmer H 195 mm Šírka 710 mm Výška 195 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 10,3033 kg CO2e / 1 Kus CO₂ Footprint (GWP) 10,3033 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Záťažový diagram konzoly typu AW 55
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov AW 55 71 FT / 6418651 , 0.22MB , pdfEÚ Vyhlásenie o zhode AW 55 71 FT / 6418651 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva AW 55 71 FT / 6418651 , 0.09MB , pdfREACH Vyhlásenie o zhode AW 55 71 FT / 6418651 , 0.12MB , pdfRoHS Vyhlásenie o zhode AW 55 71 FT / 6418651 , 0.12MB , pdfEnvironmentálna deklarácia produktu (EPD) AW 55 71 FT / 6418651 , 2.03MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdfNávod na montáž Návod na montáž Systémy výložníkov U , 2.02MB , pdf
