Nástěnný a závěsný výložník AW 55 FT 510 | 5,5 | pozinkováno

Nástěnný a závěsný výložník AW 55 FT

Výr. č. 6418619 | EAN 4012196204915

Výr. č. / Typ

Šírka

F v kN	5,5 kN

Farba	pozinkováno

Popis produktu

Popis produktu

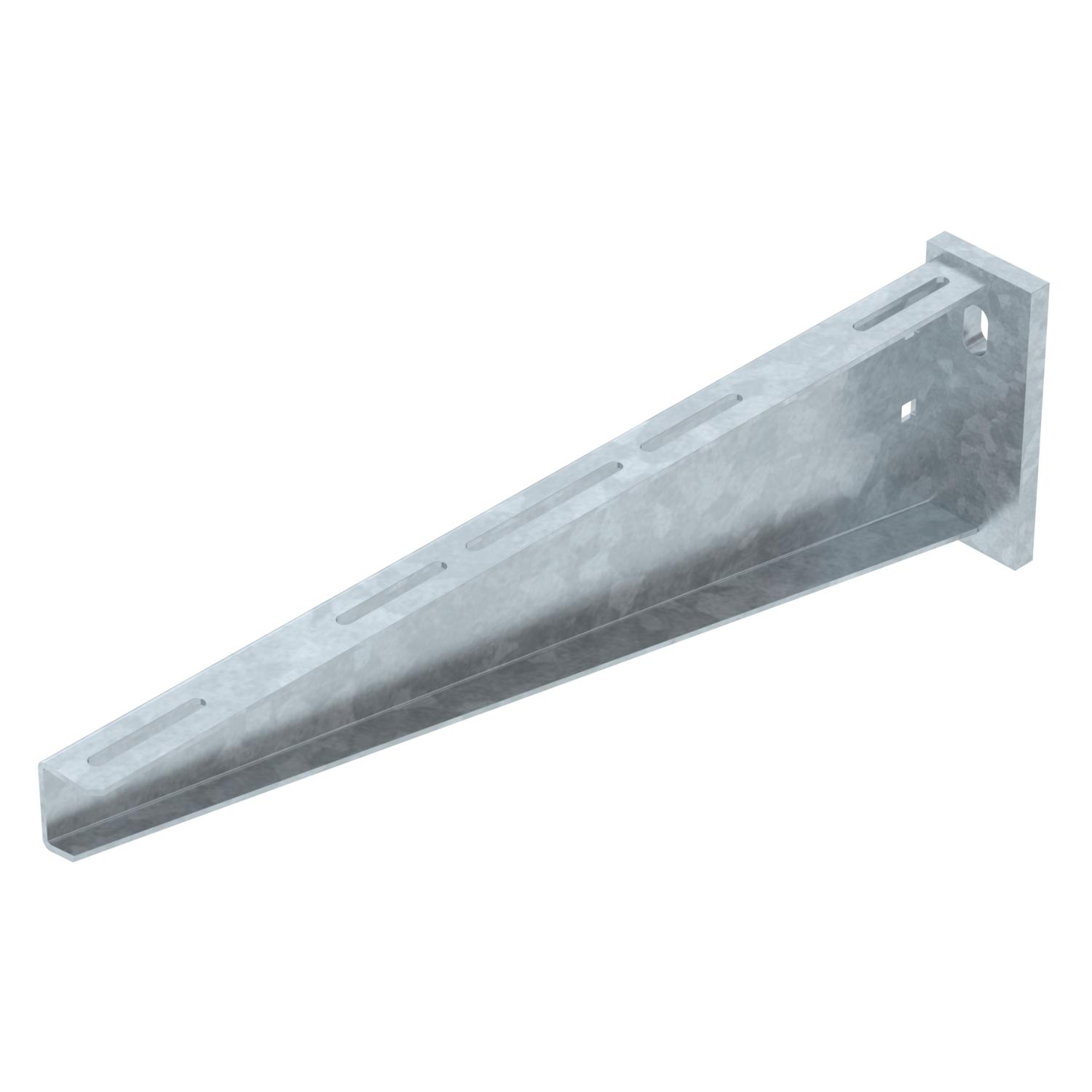

Těžký nástěnný a závěsový výložník s navařenou základovou deskou.

Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!

Technické údaje

Technické údaje

Artikel EPD	áno
F v kN	5,5 kN
Farba	pozinkováno
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Priemer otvoru	13,5 mm

Produktová séria	Řada AW 55
Rozmer	B510mm
Rozsah uhla max.	90 mm
Rozsah uhla min.	90 mm
V zhode s ROHS	áno
Vyhotovenie	Nástenný a závesový výložník
Zachovanie funkčnosti	nie

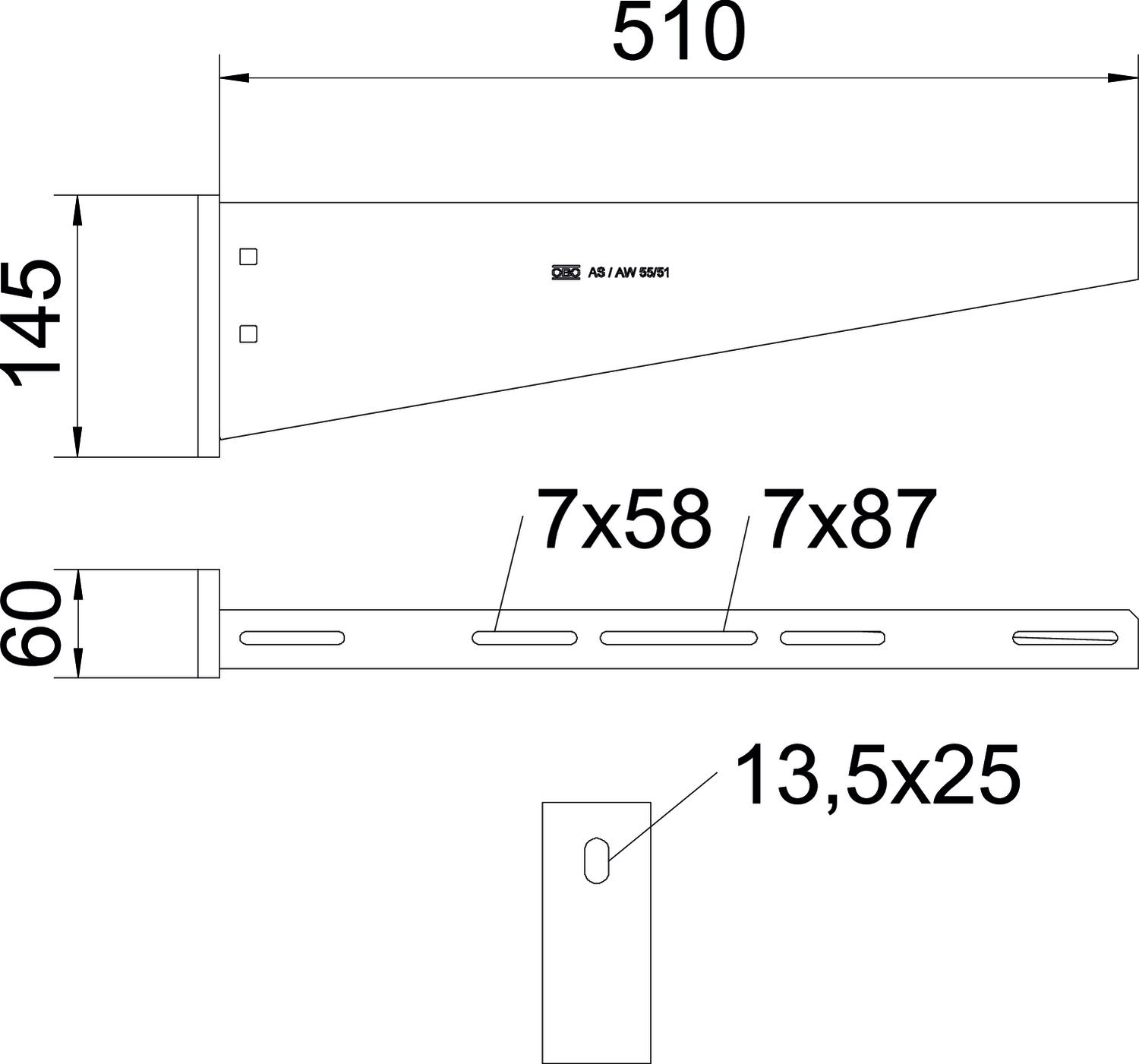

Rozmery

Dĺžka	60 mm
Rozmer A	60 mm
Rozmer B	510 mm

Rozmer H	145 mm
Šírka	510 mm
Výška	145 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	6,2958 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	6,2958 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Technické údaje

Záťažový diagram konzoly typu AW 55

Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Krivka zaťaženia s dĺžkami konzol v mm

Všetky typy

Všetky typy

Typ	Šírka	F v kN	Farba	Výr. č.	Množstvo	najm. PJ
AW 55 21 FT	210 mm	5,5 kN	pozinkováno	6418554	Kus	1 Kus
AW 55 31 FT	310 mm	5,5 kN	pozinkováno	6418570	Kus	1 Kus
AW 55 41 FT	410 mm	5,5 kN	pozinkováno	6418597	Kus	1 Kus
AW 55 51 FT	510 mm	5,5 kN	pozinkováno	6418619	Kus	1 Kus
AW 55 56 FT	560 mm	5,5 kN	pozinkováno	6418627	Kus	1 Kus
AW 55 61 FT	610 mm	5,5 kN	pozinkováno	6418635	Kus	1 Kus
AW 55 71 FT	710 mm	5,5 kN	pozinkováno	6418651	Kus	1 Kus
AW 55 81 FT	810 mm	5,5 kN	pozinkováno	6418686	Kus	1 Kus
AW 55 91 FT	910 mm	5,5 kN	pozinkováno	6418708	Kus	1 Kus
AW 55 101 FT	1010 mm	5,5 kN	pozinkováno	6418724	Kus	1 Kus
