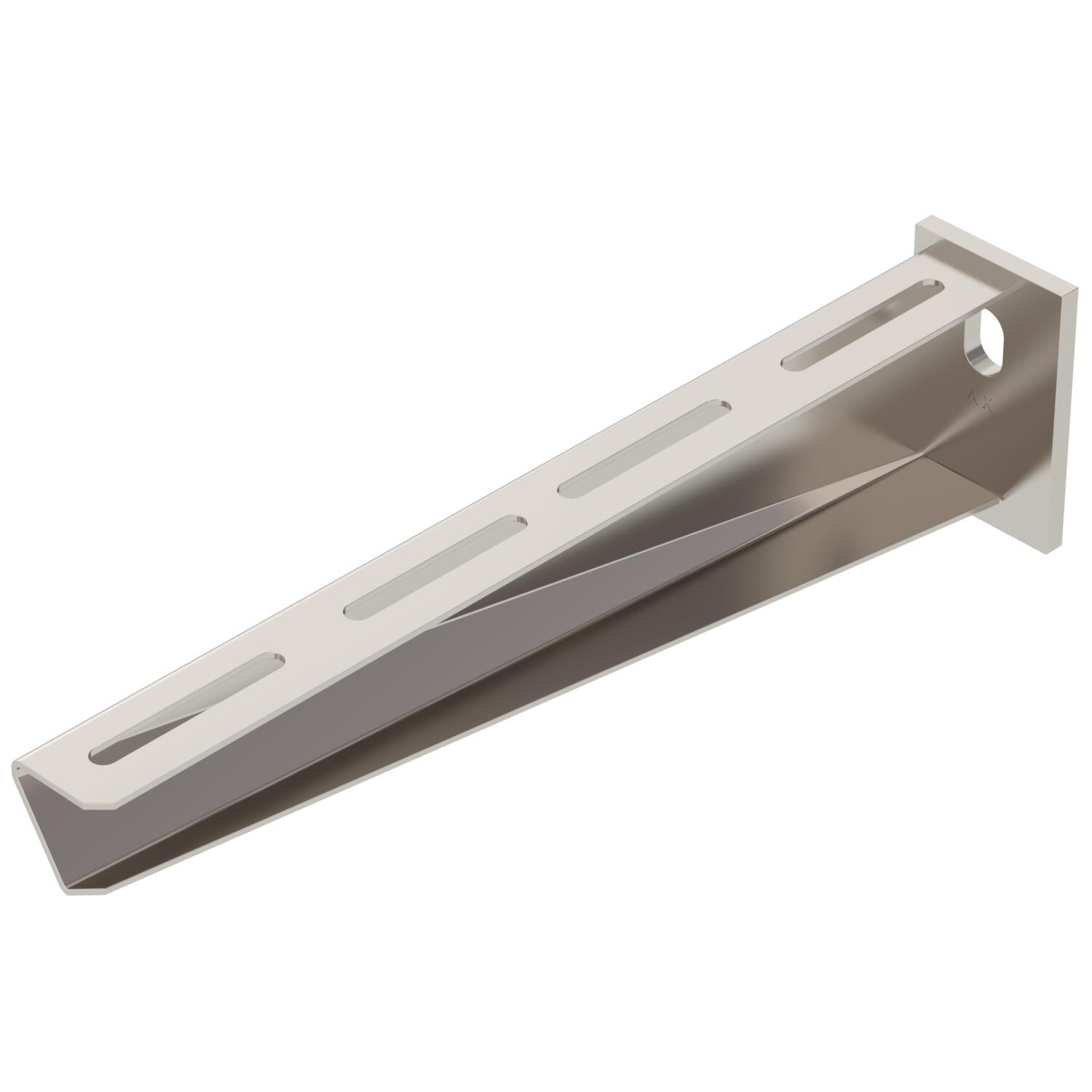

Nástěnný a závěsný výložník AW 30 A2
Výr. č. 6442854 | EAN 4012196209118
- Popis produktu
-
Popis produktuStředně těžký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
-
- Technické údaje
-
Technické údaje
F v kN 3 kN Farba nehrdzavejúca oceľ Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Nehrdzavejúca oceľ, morená áno Povrch lesklá, dodatočne upravená Priemer otvoru 13 mm Produktová séria Řada AW 30 Rozmer B310mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm V zhode s ROHS áno Vyhotovenie Nástenný a závesový výložník Zachovanie funkčnosti nie Rozmery

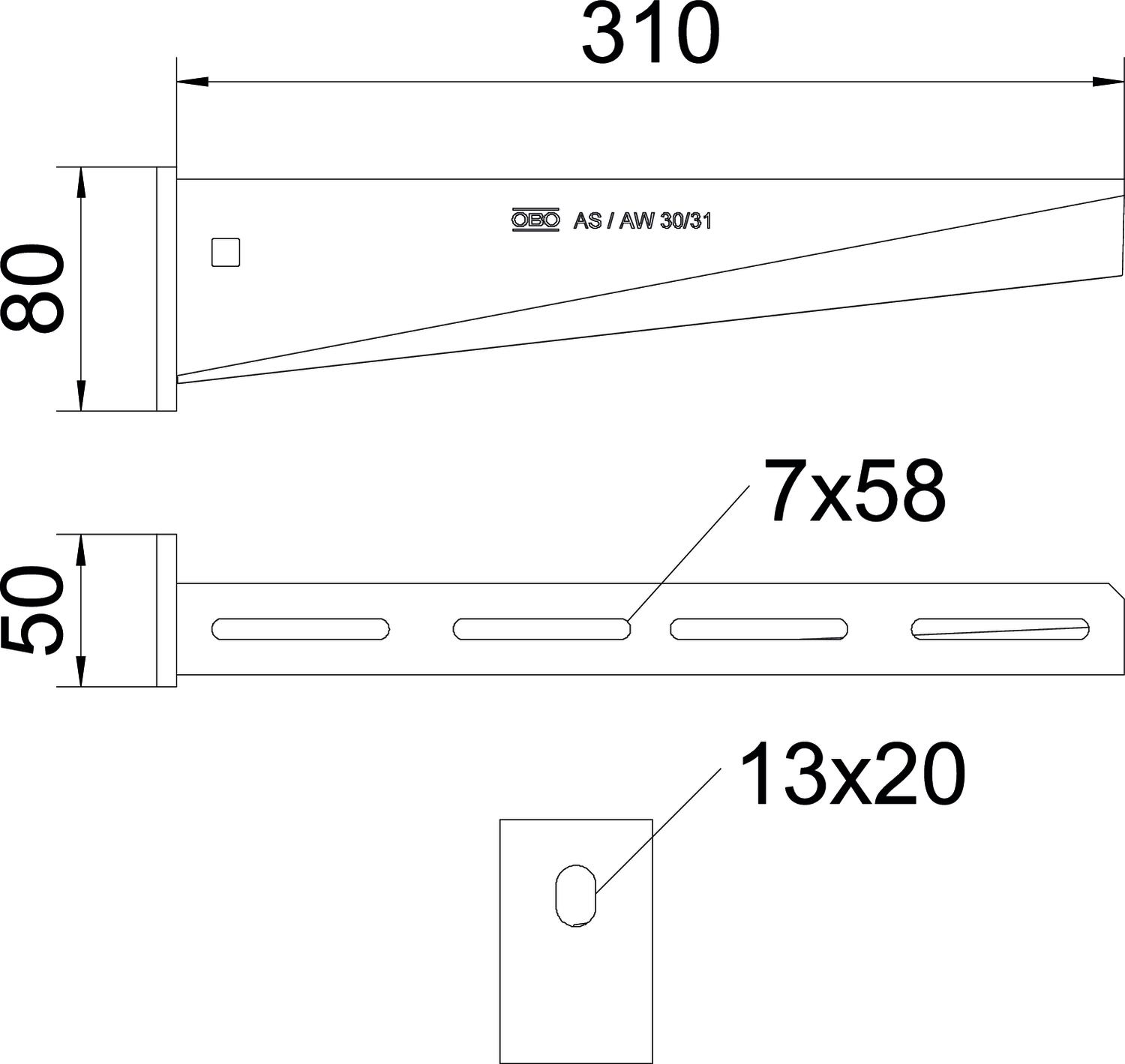

Dĺžka 50 mm Rozmer A 50 mm Rozmer B 310 mm Rozmer H 80 mm Šírka 310 mm Výška 80 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 3,5941 kg CO2e / 1 Kus CO₂ Footprint (GWP) 3,5941 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Záťažový diagram konzoly typu AW 30
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Skrutka s plochou guľovou hlavou s kombinovanou maticou A2
FRSB 6x12 A2 6406138 100 Kus - Na stiahnutie
-
