Nástěnný a závěsný výložník AW 30 A2
Výr. č. 6442838 | EAN 4012196209057
- Popis produktu
-

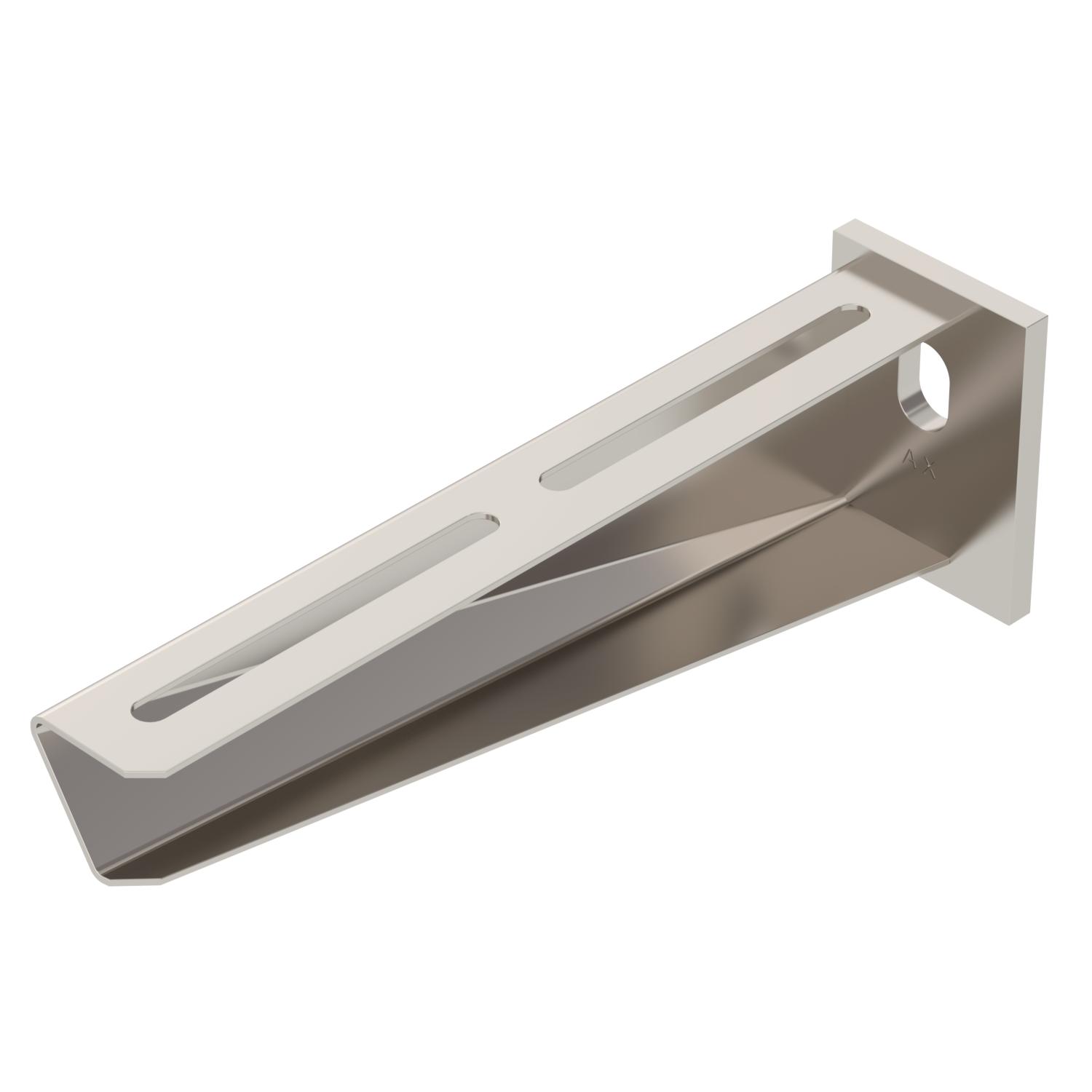

Popis produktuStředně těžký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
-
- Technické údaje
-
Technické údaje
F v kN 3 kN Farba nehrdzavejúca oceľ Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Nehrdzavejúca oceľ, morená áno Povrch lesklá, dodatočne upravená Priemer otvoru 13 mm Produktová séria Řada AW 30 Rozmer B210mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm V zhode s ROHS áno Vyhotovenie Nástenný a závesový výložník Zachovanie funkčnosti nie Rozmery

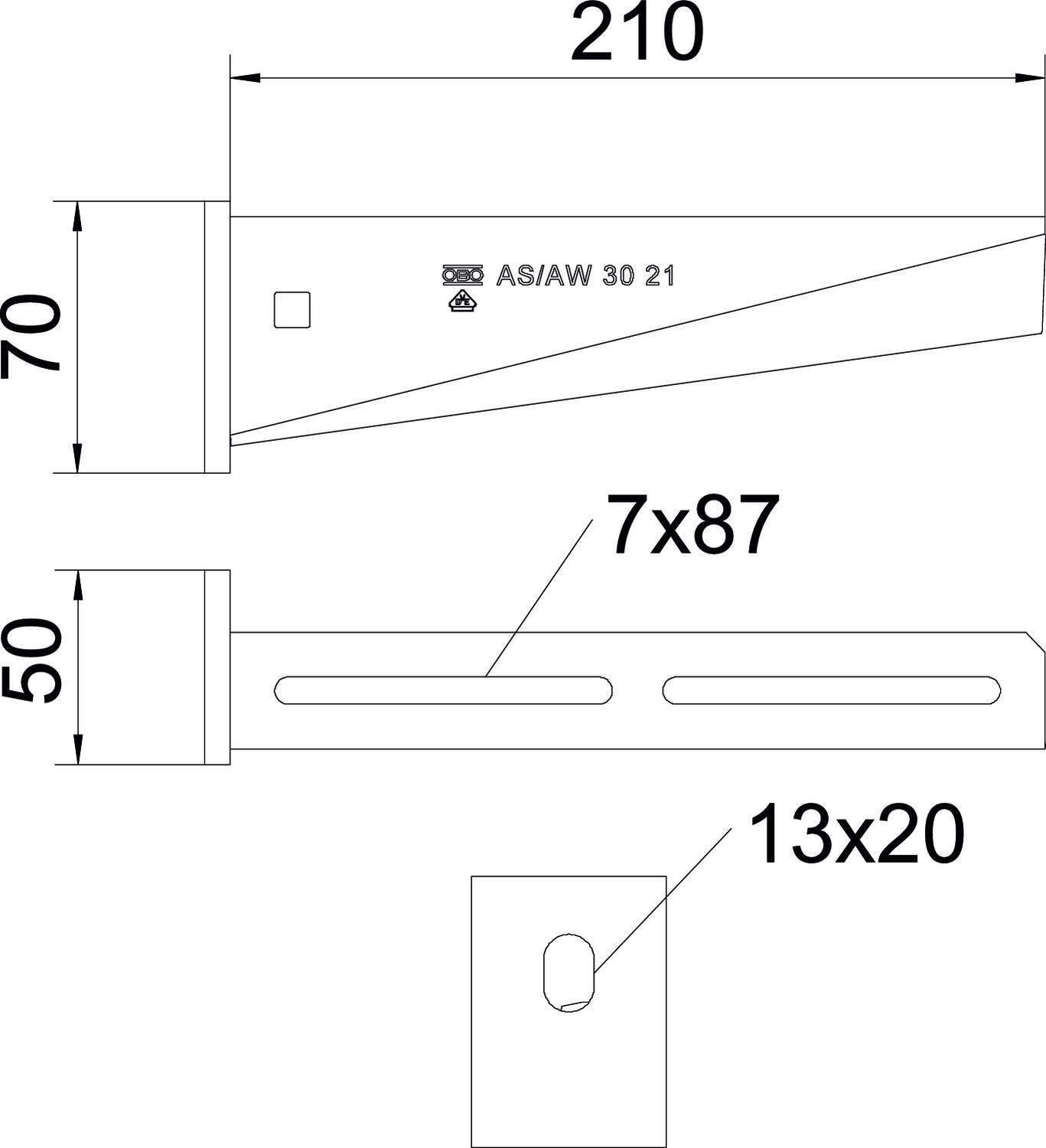

Dĺžka 50 mm Rozmer A 50 mm Rozmer B 210 mm Rozmer H 70 mm Šírka 210 mm Výška 70 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 2,1799 kg CO2e / 1 Kus CO₂ Footprint (GWP) 2,1799 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Záťažový diagram konzoly typu AW 30
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Skrutka s plochou guľovou hlavou s kombinovanou maticou A2
FRSB 6x12 A2 6406138 100 Kus - Na stiahnutie
-
List technických údajov AW 30 21 A2 / 6442838 , 0.23MB , pdfEÚ Vyhlásenie o zhode AW 30 21 A2 / 6442838 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva AW 30 21 A2 / 6442838 , 0.09MB , pdfREACH Vyhlásenie o zhode AW 30 21 A2 / 6442838 , 0.12MB , pdfRoHS Vyhlásenie o zhode AW 30 21 A2 / 6442838 , 0.12MB , pdfEnvironmentálna deklarácia produktu (EPD) AW 30 21 A2 / 6442838 , 2.03MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdfNávod na montáž Návod na montáž Systémy výložníkov U , 2.02MB , pdf
