Nástěnný a závěsný výložník AW 15 2L
Výr. č. 6420921 | EAN 4012195076834
- Popis produktu
-
Popis produktuLehký nástěnný a závěsový výložník s navařenou základovou deskou.
Při montáži výložníků na závěs U mohou být do šířky 400 mm k upevnění závěsného výložníku do profilu vloženy šroub s plochou kulovou hlavou nebo šroub se šestihrannou hlavou. Od šířky výložníku 500 mm je upevněn výložník šestihranným šroubem skrze obě bočnice závěsu U. Proto je do profilu vsazena vhodná rozpěrka!
-
- Technické údaje
-
Technické údaje
F v kN 1,5 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením Priemer otvoru 11 mm Rozmer B410mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Vyhotovenie Nástenný a závesový výložník Zachovanie funkčnosti nie Rozmery

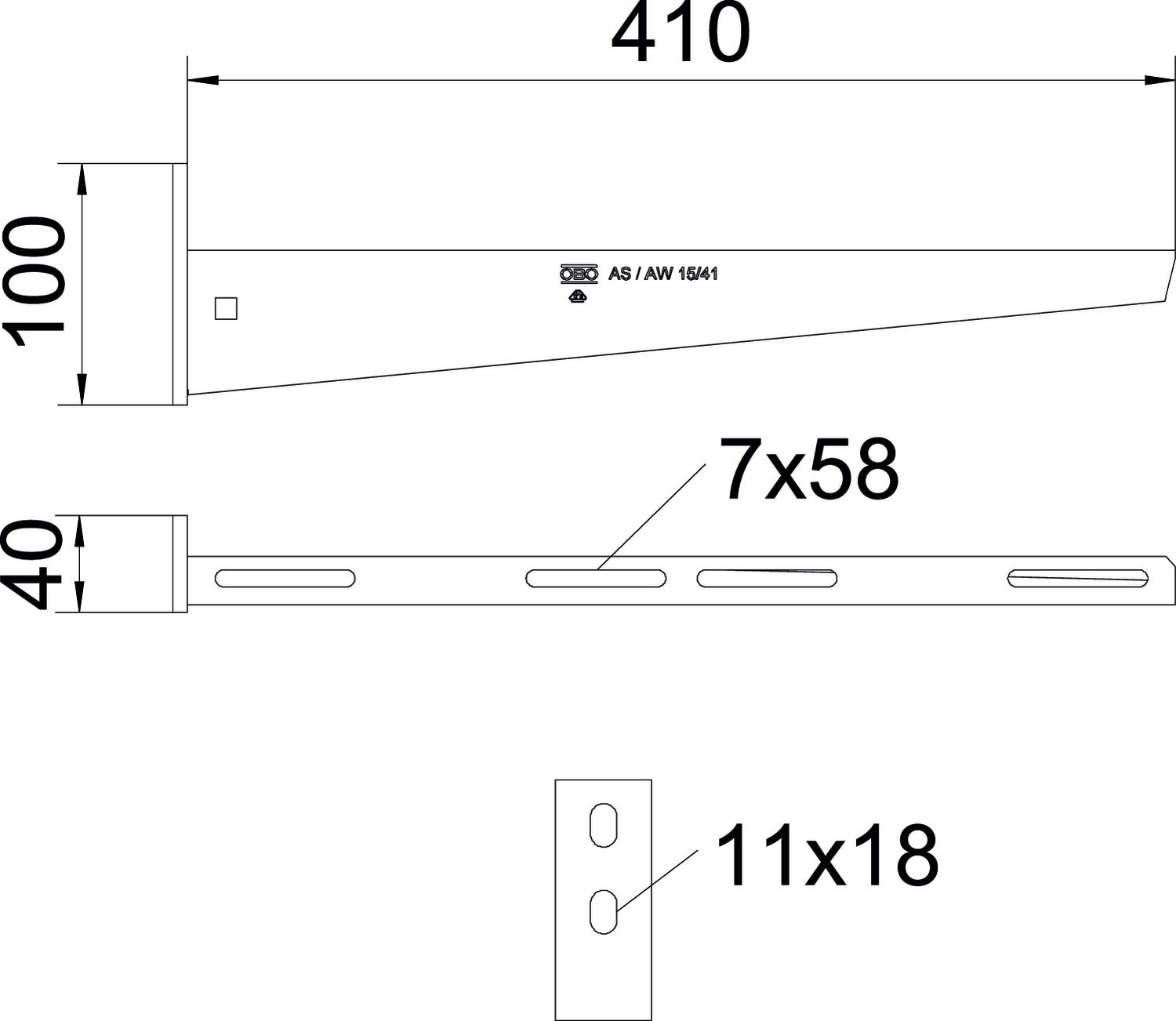

Dĺžka 40 mm Rozmer A 40 mm Rozmer B 410 mm Rozmer H 100 mm Šírka 16 in Šírka 410 mm Výška 100 mm Výška 2,52 in CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 1,3329 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,3329 kg CO₂e Datum stanovení hodnoty CO2 2025-05-21T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 Technické údaje
Záťažový diagram konzoly typu AW 15
- Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
