Nástěnný a závěsný výložník AW 15 2L 160 | 1,5 | pozinkováno

Nástěnný a závěsný výložník AW 15 2L

Výr. č. 6420912 | EAN 4012195076780

Výr. č. / Typ

Šírka

F v kN	1,5 kN

Farba	pozinkováno

Popis produktu

Popis produktu

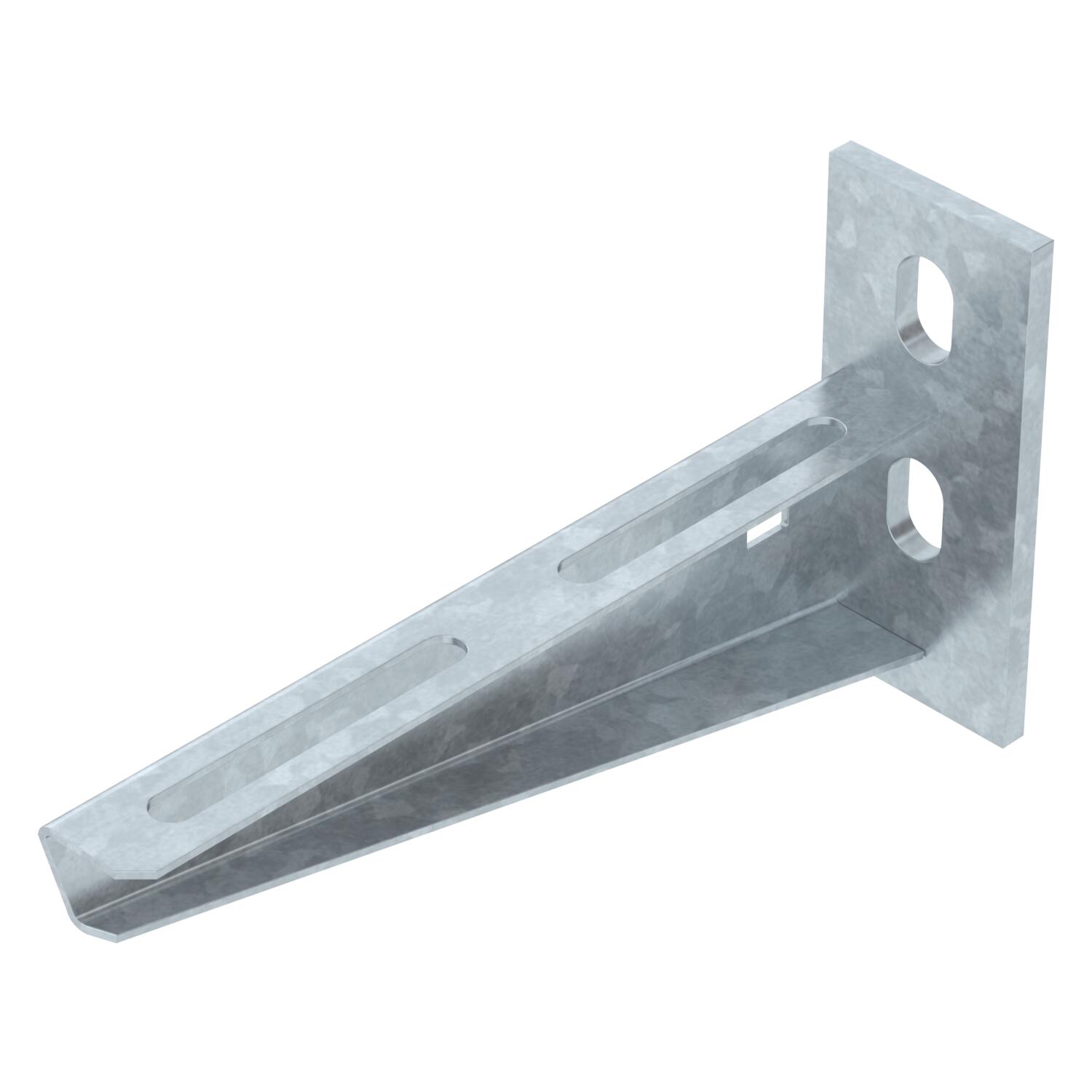

Lehký nástěnný a závěsový výložník s navařenou základovou deskou.

Při montáži výložníků na závěs U mohou být do šířky 400 mm k upevnění závěsného výložníku do profilu vloženy šroub s plochou kulovou hlavou nebo šroub se šestihrannou hlavou. Od šířky výložníku 500 mm je upevněn výložník šestihranným šroubem skrze obě bočnice závěsu U. Proto je do profilu vsazena vhodná rozpěrka!

Technické údaje

Technické údaje

F v kN	1,5 kN
Farba	pozinkováno
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Priemer otvoru	11 mm
Produktová séria	Řada AW 15

Rozmer	B160mm
Rozsah uhla max.	90 mm
Rozsah uhla min.	90 mm
V zhode s ROHS	áno
Vyhotovenie	Nástenný a závesový výložník
Zachovanie funkčnosti	nie

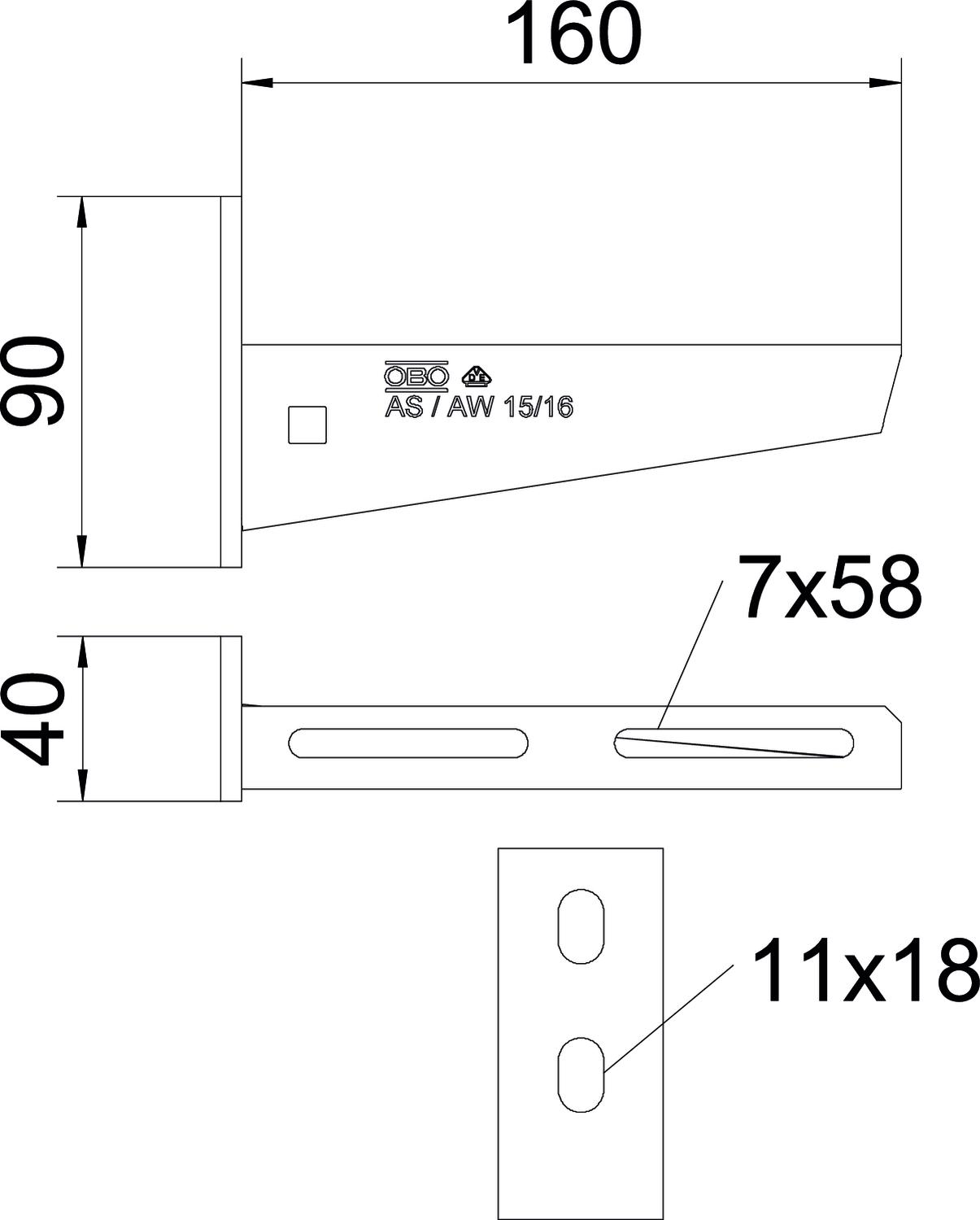

Rozmery

Dĺžka	40 mm
Rozmer A	40 mm
Rozmer B	160 mm
Rozmer H	90 mm

Šírka	160 mm
Šírka	6 in
Výška	2,12 in
Výška	90 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	0,5302 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,5302 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-21T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Technické údaje

Záťažový diagram konzoly typu AW 15

Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Krivka zaťaženia s dĺžkami konzol v mm

Všetky typy

Všetky typy

Typ	Šírka	F v kN	Farba	Výr. č.	Množstvo	najm. PJ
AW 15 11 FT 2L	110 mm	1,5 kN	pozinkováno	6420909	Kus	1 Kus
AW 15 16 FT 2L	160 mm	1,5 kN	pozinkováno	6420912	Kus	1 Kus
AW 15 21 FT 2L	210 mm	1,5 kN	pozinkováno	6420915	Kus	1 Kus
AW 15 31 FT 2L	310 mm	1,5 kN	pozinkováno	6420918	Kus	1 Kus
AW 15 41 FT 2L	410 mm	1,5 kN	pozinkováno	6420921	Kus	1 Kus
AW 15 51 FT 2L	510 mm	1,5 kN	pozinkováno	6420924	Kus	1 Kus
AW 15 61 FT 2L	610 mm	1,5 kN	pozinkováno	6420927	Kus	1 Kus
