Mřížový žlab C CGR 50 A2

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	50 mm

Priemer drôtu	4,5 mm

Úžitkový prierez

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

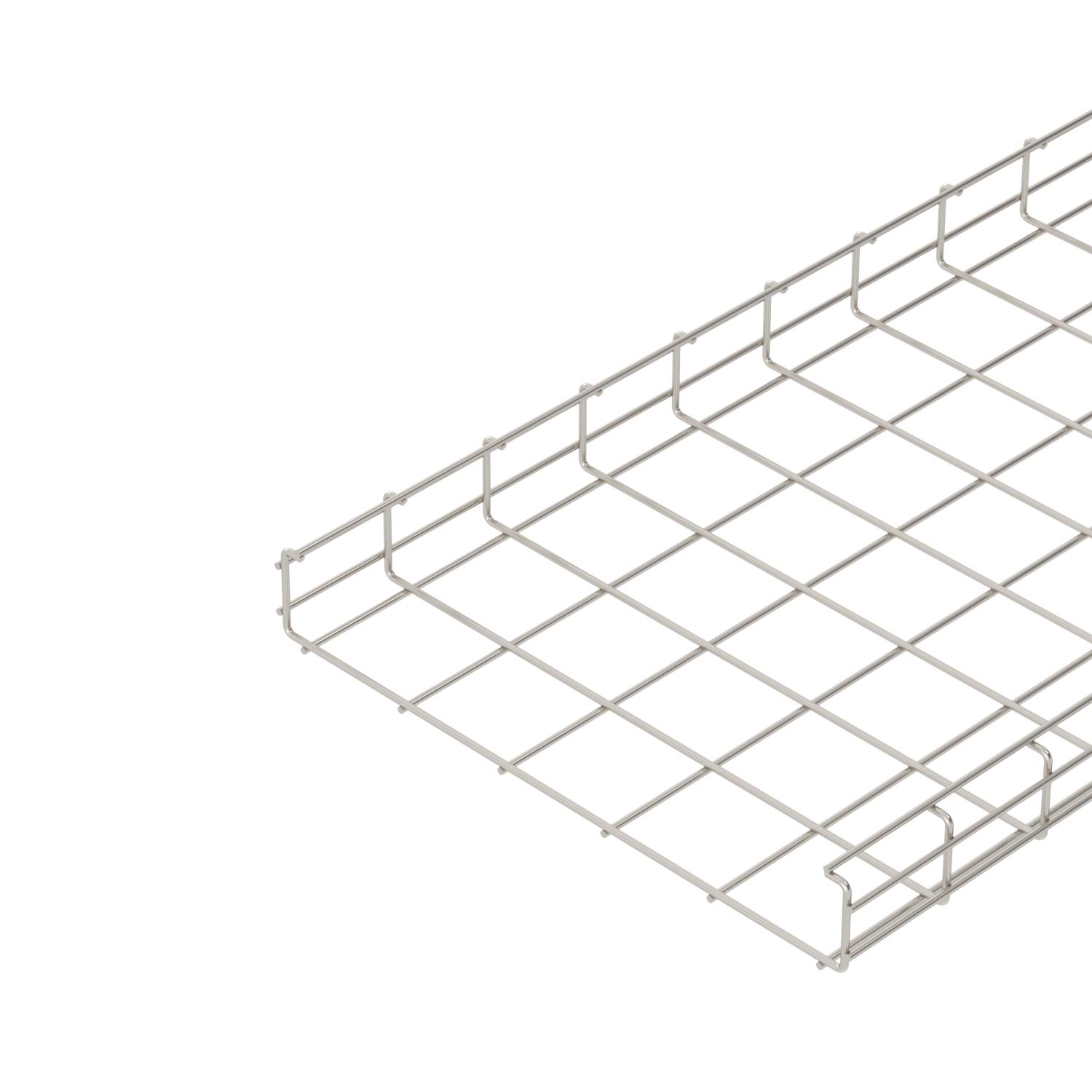

Mřížový žlab ve tvaru C z bodově svařovaného ocelového drátu s výškou bočnice 50 mm.
Magnetický útlum stínění 15 dB.

Technické údaje

Druh spojky káblového nosného systému	priskrutkované
Farba	nehrdzavejúca oceľ
Integrovaná deliaca stena	bez
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Nehrdzavejúca oceľ, morená	nie
Povrch	lesklá, dodatočne upravená
Prevedenie spojky	bez spojky
Priemer drôtu	4,5 mm
Produktová séria	Řada CGR

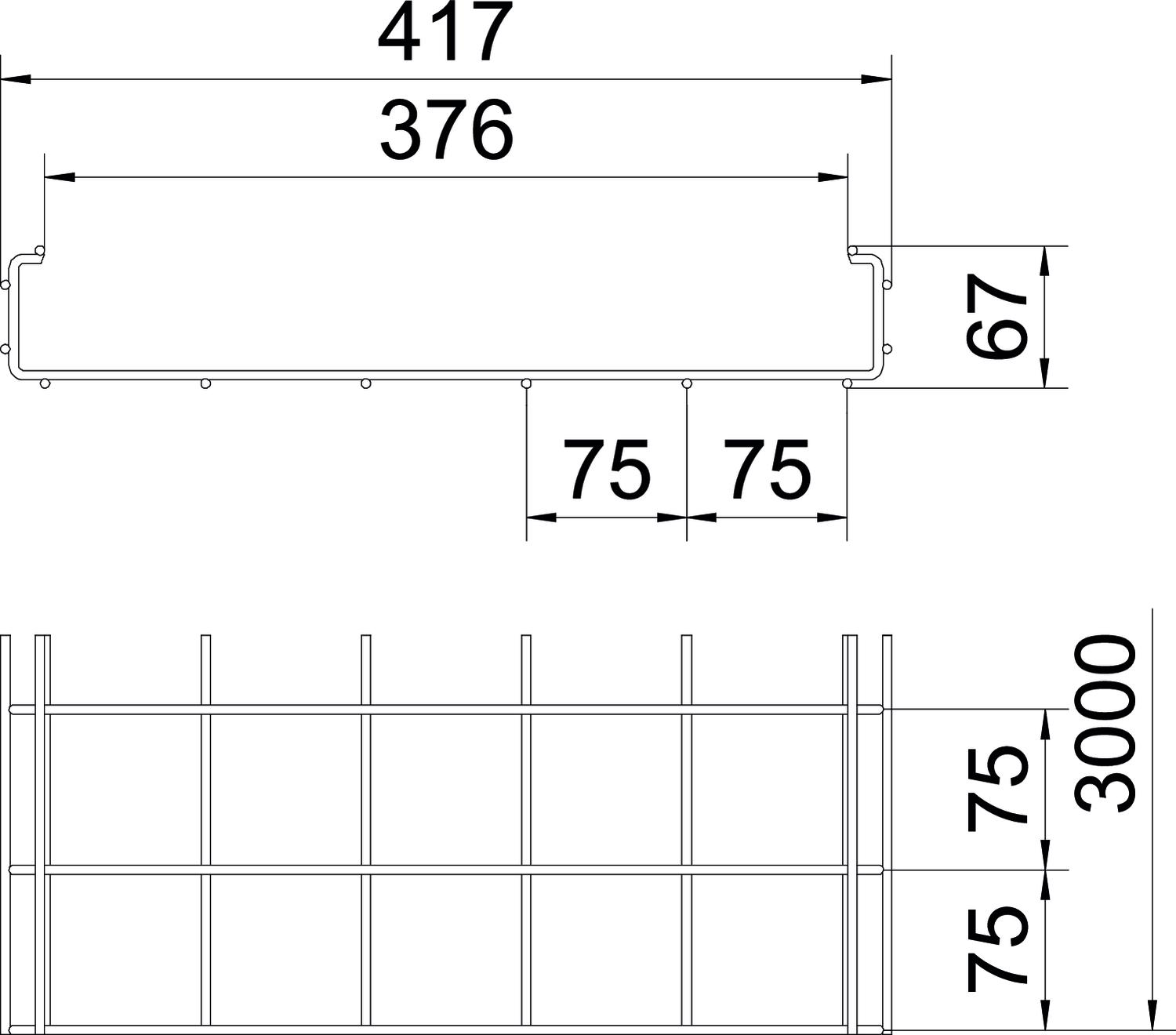

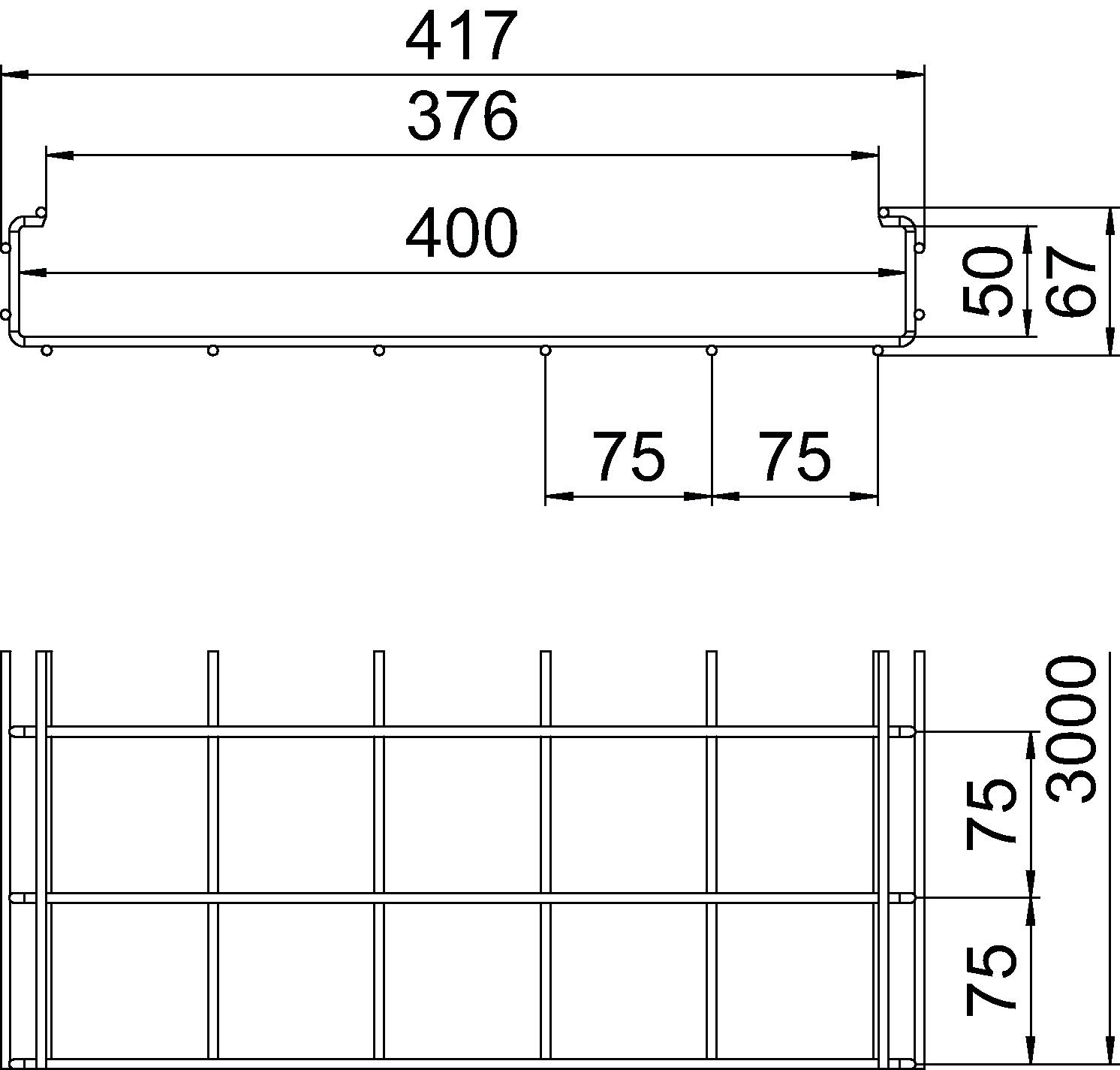

Rozmer	50x400x3000
Tvar profilu	Tvar C
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	15700 mm²
Úžitkový prierez	157 cm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Vzdialenosť podpier 1,0 m	1,1 kN/m
Vzdialenosť podpier 1,5 m	0,7 kN/m

Vzdialenosť podpier 2,0 m	0,4 kN/m

CO2 stopa (GWP) od kolísky po bránu	11,5653 kg CO2e / 1 meter
CO₂ Footprint (GWP)	11,5653 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
CGR 50 50 A2	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	nie	6016200	m	3 m
CGR 50 100 A2	3000 mm	100 mm	50 mm	4,5 mm	33 cm²	nie	6016235	m	3 m
CGR 50 200 A2	3000 mm	200 mm	50 mm	4,5 mm	74 cm²	nie	6016251	m	3 m
CGR 50 300 A2	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	nie	6016253	m	3 m
CGR 50 400 A2	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	nie	6016255	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Montážní úhelník 90° A2	MW 90 SL17 A2	6016278	Kus	20 Kus
Spojka A2	GSV 34 A2	6016642	Kus	20 Kus
Montážní úhelník 45° A2	MW 45 SL10 A2	6017339	Kus	20 Kus
Přepážka 30 A2	TSG 30 A2	6062052	m	3 m
Svorka pro upevnění přepážky	KS GR A2	6062282	Kus	30 Kus
