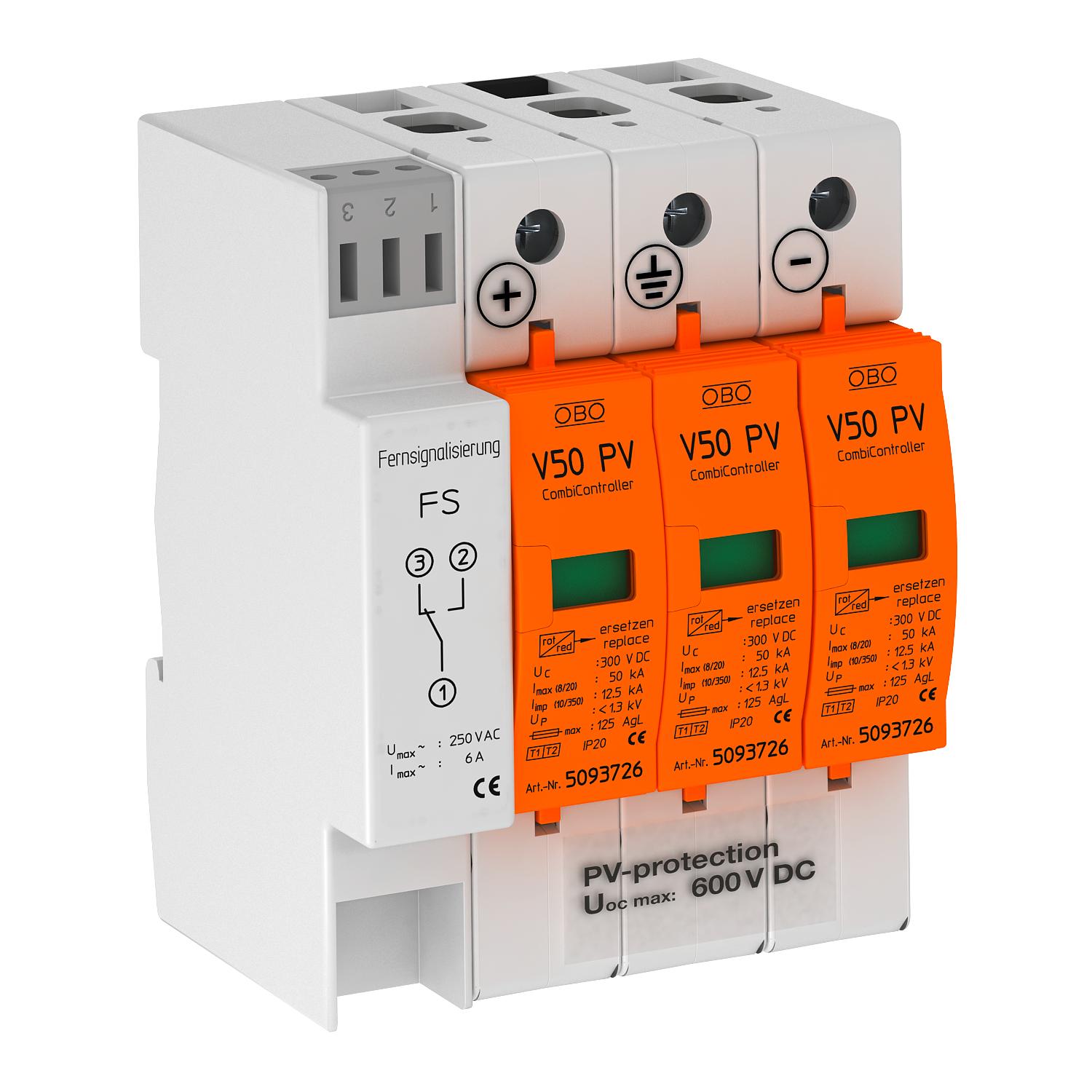

Kombinovaný svodič V50 pro FV systémy, 600 V DC s dálkovou signalizací
Výr. č. 5093625 | EAN 4012195709022
- Popis produktu
-
Popis produktuKombinovaný svodič V50 typu 1 + 2 pro fotovoltaické systémy s bezpotenciálovým kontaktem dálkové signalizace
• Kompletní jednotka se zásuvným varistorovým svodičem s odpínacím zařízením
• Zapojení Y odolné proti chybám podle ČSN 33 2000-7-712 (EN 50539-12)
• Vyrovnání potenciálů v ochraně před přepětím podle ČSN 33 2000-4-443 (IEC 60364-4-44)
• Svodová schopnost až 12,5 kA (10/350) a 50 kA (8/20) na 1 pól
• Nízká ochranná úroveň DC: < 2,6 kV a Uoc max. <2,6 KV a Uoc max = 600 V DC
• S optickou signalizací stavu pro použití v běžných skříních rozvaděčů
Použití: FV systémy se systémy ochrany před bleskem
-
- Technické údaje
-
Technické údaje
Bleskový prúd (10/350 μs) 12,5 kA Čas odozvy <25 ns CO2 stopa (GWP) od kolísky po bránu 1,0117 kg CO2e / 1 Kus Diaľková signalizácia áno Konfigurácia siete DC Konfigurácia siete DC áno Konfigurácia siete iná nie Konfigurácia siete IT nie Konfigurácia siete TN nie Konfigurácia siete TN-C nie Konfigurácia siete TN-C-S nie Konfigurácia siete TN-S nie Konfigurácia siete TT nie Kontakty diaľkovej signalizácie Prepínací kontakt LPZ 0→2 Max. nadprúdová ochrana na strane siete 125 Maximálne predistenie 125 A Maximálny nárazový prúd zvodu (8/20 μs) 50 kA Menovitý impulzný zvodový prúd (8/20 µs) [L-N] 30 kA Menovitý nárazový prúd zvodu (8/20 µs) 30 kA Najvyššie trvalé napätie DC 600 V Prevádzková teplota max. 80 °C Prevádzková teplota min. -40 °C Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 35 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 2,5 mm² Provedení pólů 3 Rozmer 600V DC Signalizácie na prístroji optická SPD podľa IEC 61643-1 class I+II SPD podľa STN EN 61643-11 Typ 1+2 Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Teplotný rozsah použitia max. 80 °C Teplotný rozsah použitia min. -40 °C Vyfukujúci nie Vyhotovenie 3 pólový pro FV systémy s FS - Všetky typy
