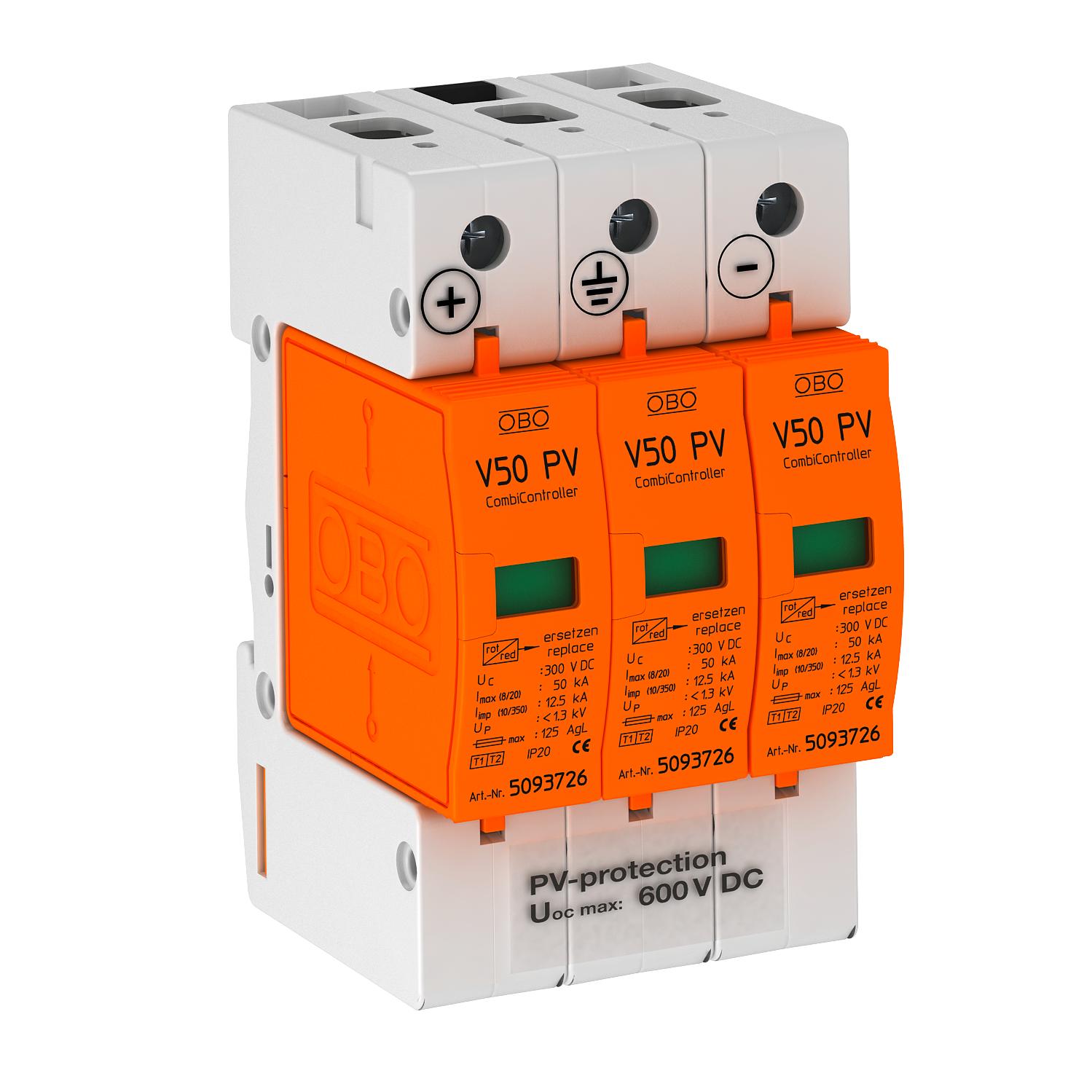

Kombinovaný svodič V50 pro FV systémy, 600 V DC 3 | IP20

Kombinovaný svodič V50 pro FV systémy, 600 V DC

Výr. č. 5093623 | EAN 4012195478546

Výr. č. / Typ

Provedení pólů	3

Stupeň krytia	IP20

Naspäť na prehľad

Popis produktu

Popis produktu

Kombinovaný svodič V50 typu 1 + 2 pro FV zařízení

• Kompletní jednotka ze zásuvného varistorového svodiče s oddělovacím zařízením
• Zapojení Y odolné proti chybám dle VDE 0100-712 (EN 50539-12)
• Vyrovnání potenciálů v ochraně před přepětím dle VDE 0100-443 (IEC 60364-4-44)
• Svodová schopnost až 12,5 kA (10/350) a 50 kA (8/20) na každý pól
• Nízká ochranná úroveň DC: < 2,6 kV a Uoc max. = 600 V DC
• Optická indikace funkčnosti pro použití v rozvaděčových skříních

Použití: FV systémy se zařízením ochrany před bleskem

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	12,5 kA
Čas odozvy	<25 ns
CO2 stopa (GWP) od kolísky po bránu	1,0101 kg CO2e / 1 Kus
Diaľková signalizácia	nie
Konfigurácia siete	DC
Konfigurácia siete DC	áno
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	nie
Konfigurácia siete TN-C	nie
Konfigurácia siete TN-C-S	nie
Konfigurácia siete TN-S	nie
Konfigurácia siete TT	nie
LPZ	0→2
Max. nadprúdová ochrana na strane siete	125
Maximálne predistenie	125 A
Maximálny nárazový prúd zvodu (8/20 μs)	50 kA
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	30 kA

Menovitý nárazový prúd zvodu (8/20 µs)	30 kA
Najvyššie trvalé napätie DC	600 V
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	2,5 mm²
Provedení pólů	3
Rázový zvodový prúd (8/20) [celkový]	30 kA
Rozmer	600V DC
Signalizácie na prístroji	optická
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Vyfukujúci	nie
Vyhotovenie	3 pólový pro FV systémy
