Kanálová jednotka s víkem, zaklapávací, výška 60–110 mm 2400 | 300 | 60 | 110 | 3
morepic-1 morepic-2

Kanálová jednotka s víkem, zaklapávací, výška 60–110 mm

Výr. č. 7424482 | EAN 4012195244431

2400 mm
60 mm
110 mm
3
Popis produktu
Popis produktu
Kanál připravený k montáži, se třemi samočinně zaklapávacími plnými víky k uložení vedení, sestávající ze spodního dílu kanálu (opěrka dna s bočnicemi a příložnými profily pro podlahovou krytinu) a víka kanálu. Opěrka dna s přidržovacími jazýčky pro samokontaktní montáž přepážek. Součástí dodávky je šest výškově nivelizovatelných upevňovacích úhelníků, šest kotev do mazaniny a těsnění víka (tři kusy u kanálů jmenovité šířky 200 a 300) nebo nivelizovatelné podpěry víka: tři kusy u kanálů jmenovité šířky 400 a šest kusů u kanálů jmenovité šířky 500 a 600. Víko kanálu je při dodání sešroubováno, zaklapávací prvky jsou namontovány.

  • Verband der Elektrotechnik Elektronik Informationstechnik e.V. (Zväz elektrotechniky, elektroniky, informačnej techniky reg. z.)
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

CO2 stopa (GWP) od kolísky po bránu 63,8084 kg CO2e / 1 meter
Dĺžka 2400 mm
Horný diel odoberateľný áno
Hrúbka materiálu veka 4
Inštalačný otvor pre podlahovú nádrž nie
Kryt montážneho otvoru nie
Kryty 3
Materiál Oceľ
Minimálna výška poteru 60
Montážny otvor bez
Možnosť osadenia tesnenia áno
Nivelačný rozsah max. 110 mm
Nivelačný rozsah min. 60 mm
Oddeliteľné nie
Plechové dno áno
Počet naplánovaných montážnych jednotiek 3
Počet trás 3 St.
Počet zásuvných deliacich stien 2
Povrch pásovo zinkované

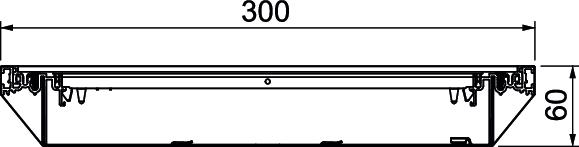

Rozmer 2400x300x60
S deliacou stenou nie
S presahom áno
S pripájacím otvorom nie
S vyrovnaním potenciálov nie
Šírka 300 mm
Upevnenie deliacej steny zastrčiť
Upevnenie veka s aretáciou áno
Vhodné do dilatačnej škáry nie
Výška kanála max. 110 mm
Výška kanála min. 60 mm
Všetky typy

Všetky typy

Typ Dĺžka Šírka Výška kanála min. Výška kanála max. Kryty Výr. č. Množstvo najm. PJ
OKA-W2006050R 2400 mm 200 mm 60 mm 110 mm 3 7424480
2,4 m
OKA-W3006050R 2400 mm 300 mm 60 mm 110 mm 3 7424482
2,4 m
OKA-W4006050R 2400 mm 400 mm 60 mm 110 mm 3 7424484
2,4 m
Príslušenstvo

Systémové príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Konstrukční sada pro úhlovou odbočku doleva, výška 40–150 mm Konstrukční sada pro úhlovou odbočku doleva, výška 40–150 mm OKA-G30040150FBL 7423952
1 Kus
Konstrukční sada pro úhlovou odbočku doprava, výška 40–150 mm Konstrukční sada pro úhlovou odbočku doprava, výška 40–150 mm OKA-G30040150FBR 7423972
1 Kus
Koncový díl kanálu, výška 40–150 mm Koncový díl kanálu, výška 40–150 mm OKA-G30040150ES 7424282
1 Kus
Konstrukční sada pro odbočení kanálu T a křížení Konstrukční sada pro odbočení kanálu T a křížení OKA FB2 TX 7424821
1 Kus
Vestavná jednotka pro GES6, výška 60–110 mm Vestavná jednotka pro GES6, výška 60–110 mm OKA-W A 6050 6 7424902
1 Kus
Vestavná jednotka pro GES9, výška 60–110 mm Vestavná jednotka pro GES9, výška 60–110 mm OKA-W A 6050 9 7424904
1 Kus
Pripojovací uholník pre ochranný vodič Pripojovací uholník pre ochranný vodič 8AWR 6288704
10 Kus

Montážne príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Přepážka, výška kanálu 100 mm Přepážka, výška kanálu 100 mm OKA2 TW 100 7401960
2,4 m
Přepážka, výška kanálu 40 mm Přepážka, výška kanálu 40 mm OKA2 TW 40 7401988
2,4 m
Přepážka, výška kanálu 50 mm Přepážka, výška kanálu 50 mm OKA2 TW 50 7401992
2,4 m
Přepážka, výška kanálu 60 mm Přepážka, výška kanálu 60 mm OKA2 TW 60 7401996
2,4 m
Přepážka, výška kanálu 70 mm Přepážka, výška kanálu 70 mm OKA2 TW 70 7402000
2,4 m
Přepážka, výška kanálu 80 mm Přepážka, výška kanálu 80 mm OKA2 TW 80 7402004
2,4 m
Přepážka, výška kanálu 90 mm Přepážka, výška kanálu 90 mm OKA2 TW 90 7402008
2,4 m
Přísavný zvedák, 300 N Přísavný zvedák, 300 N WZ 1029 7408634
1 Kus
