Vestavná jednotka pro GES6, výška 60–110 mm
Výr. č. 7424902 | EAN 4012195245186
- Popis produktu
-

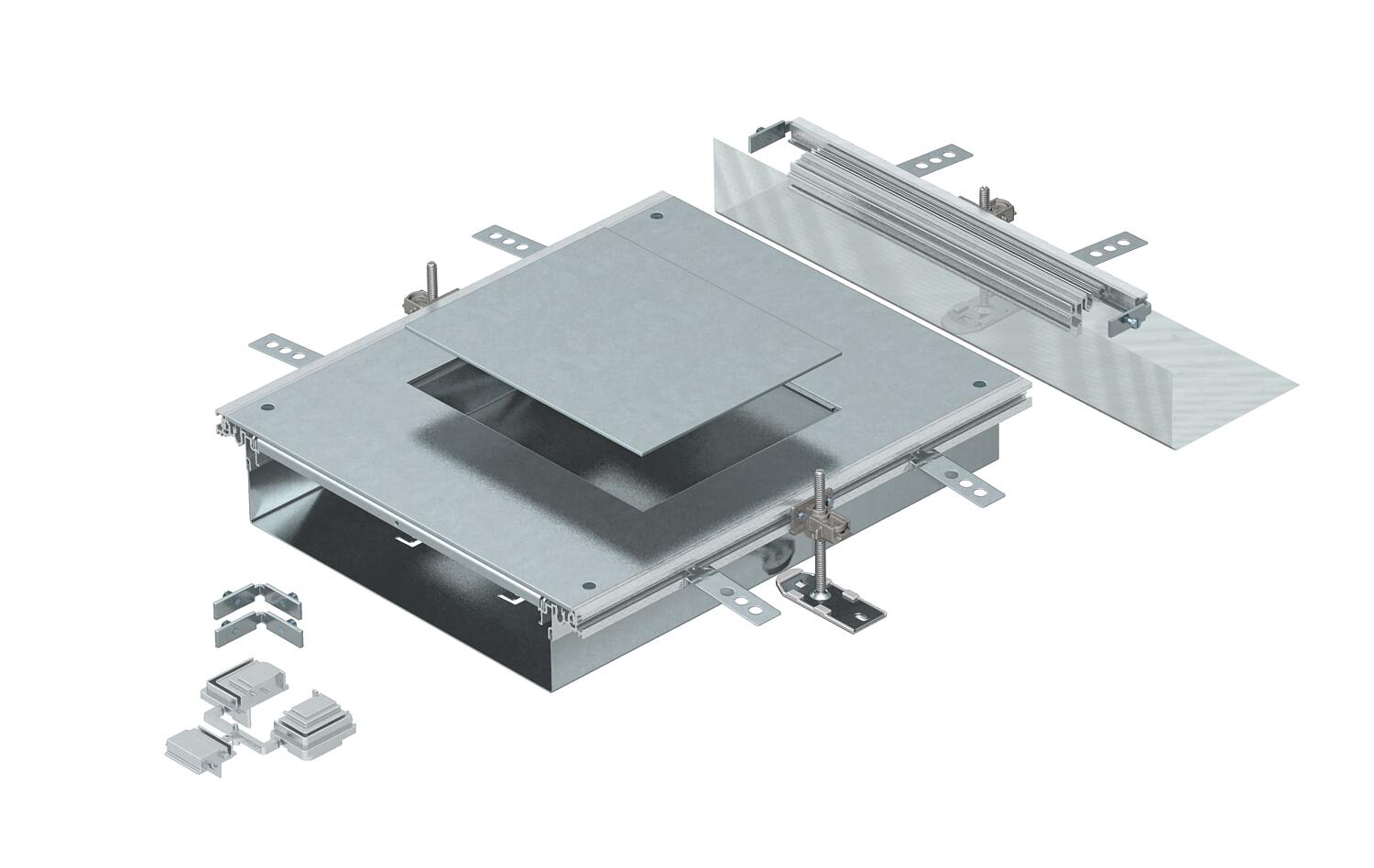

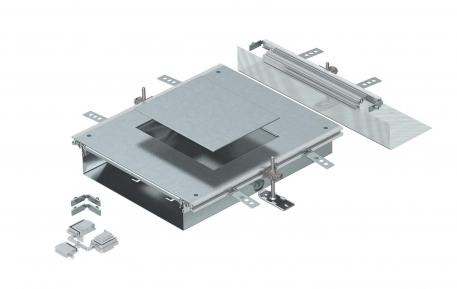

Popis produktuVestavná kanálová jednotka připravená k montáži, s jedním víkem pro přístrojovou vložku k vestavbě jedné přístrojové jednotky jmenovité velikosti 6, sestávající ze spodního dílu kanálu (opěrka dna s postranními profily a vsazovacími profily pro podlahovou krytinu), víka kanálu se zaslepeným montážním otvorem a jednoho koncového dílu kanálu. Součástí dodávky jsou tři výškově nivelizovatelné upevňovací úhelníky, tři kotvy do mazaniny, jedna podpěra víka a jedna konstrukční sada pro úhlovou odbočku.
Velikost montážního otvoru je vhodná k vestavbě obdélníkové vestavné jednotky jmenovité velikosti 6.
-
- Technické údaje
-
Technické údaje

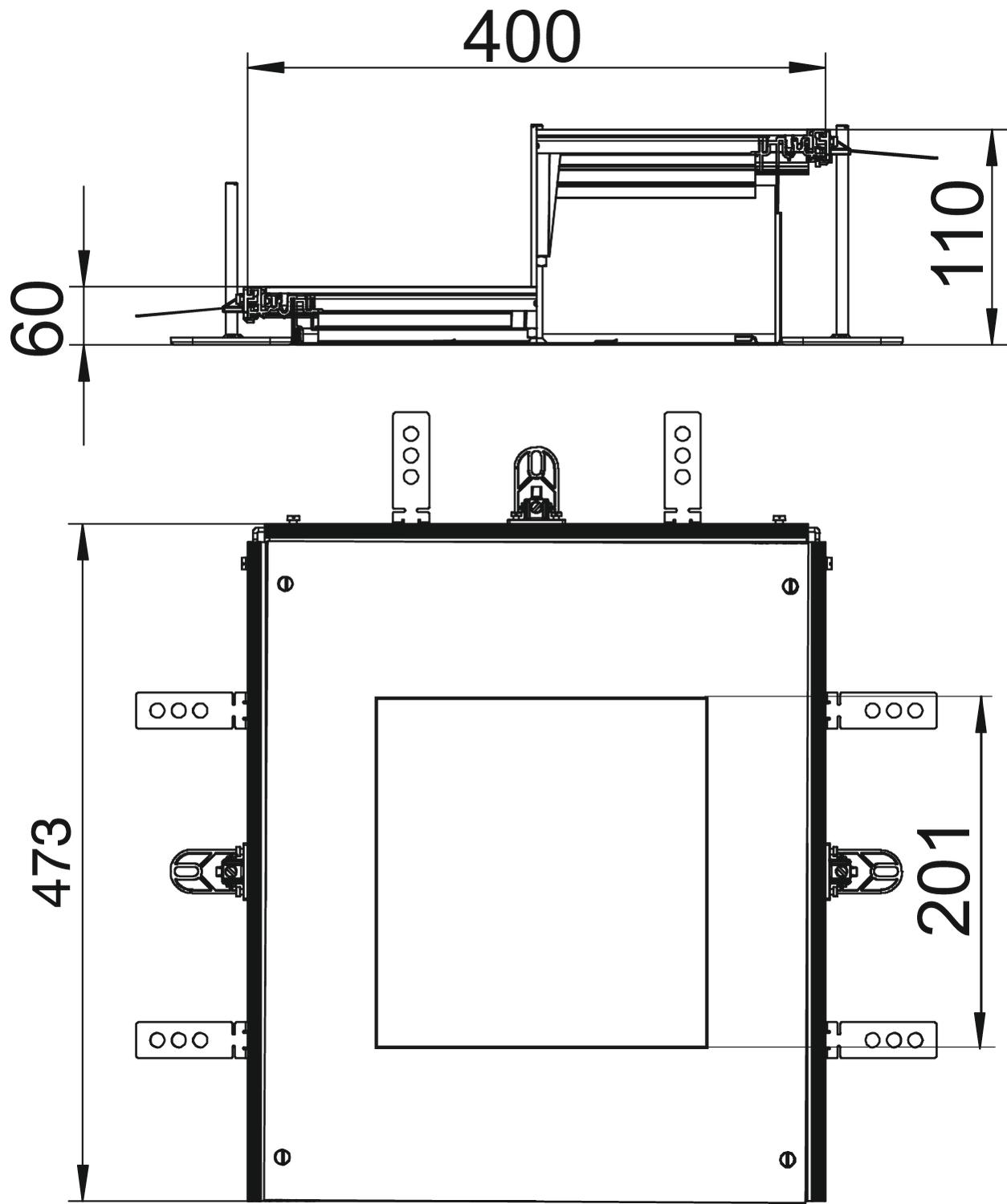

CO2 stopa (GWP) od kolísky po bránu 47,7217 kg CO2e / 1 Kus Dĺžka 473 mm Horný diel odoberateľný áno Hrúbka materiálu veka 4 Inštalačný otvor pre podlahovú nádrž nie Kryt montážneho otvoru áno Kryty 1 Materiál Oceľ Menovitá veľkosť pre prístrojové jednotky 6 Minimálna výška poteru 60 Montážny otvor pre prístrojovú jednotku Montážny otvor pre montážnu jednotku pravouhlý Možnosť osadenia tesnenia áno Nivelačný rozsah max. 110 mm Nivelačný rozsah min. 60 mm Oddeliteľné nie Počet montážnych otvorov 1 Povrch pásovo zinkované Rozmer A 400 mm Rozmer a 201 mm Rozmer b 253 mm Rozmer h 60 mm S deliacou stenou nie S presahom áno S pripájacím otvorom áno S vyrovnaním potenciálov nie Šírka 400 mm Upevnenie veka s aretáciou nie Vhodné do dilatačnej škáry nie Vhodné na otvorený podlahový kanál v rovine s mazaninou áno Vhodné na podpodlahový kanál prekrytý mazaninou nie Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Výška kanála max. 110 mm Výška kanála min. 60 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Prístrojová jednotka štvorcová pre výšku mazaniny 55 mm
GES9 55U V 7011 7405037 1 Kus
Prístrojová jednotka štvorcová pre výšku mazaniny 55 mm
GES9 55U V 9011 7405039 1 Kus - Na stiahnutie
-
List technických údajov OKA-W A 6050 6 / 7424902 , 0.19MB , pdfEÚ Vyhlásenie o zhode OKA-W A 6050 6 / 7424902 , 0.13MB , pdfREACH Vyhlásenie o zhode OKA-W A 6050 6 / 7424902 , 0.13MB , pdfRoHS Vyhlásenie o zhode OKA-W A 6050 6 / 7424902 , 0.13MB , pdfSchválenie symbolov Značka schválenia VDE OKA , 0.18MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
