Kanál, plný, zaklapávací, výška 40–70 mm 2400 | 200 | 40 | 70 | 3

Kanál, plný, zaklapávací, výška 40–70 mm

Výr. č. 7424460 | EAN 4012195244356

Výr. č. / Typ

Dĺžka	2400 mm

Šírka

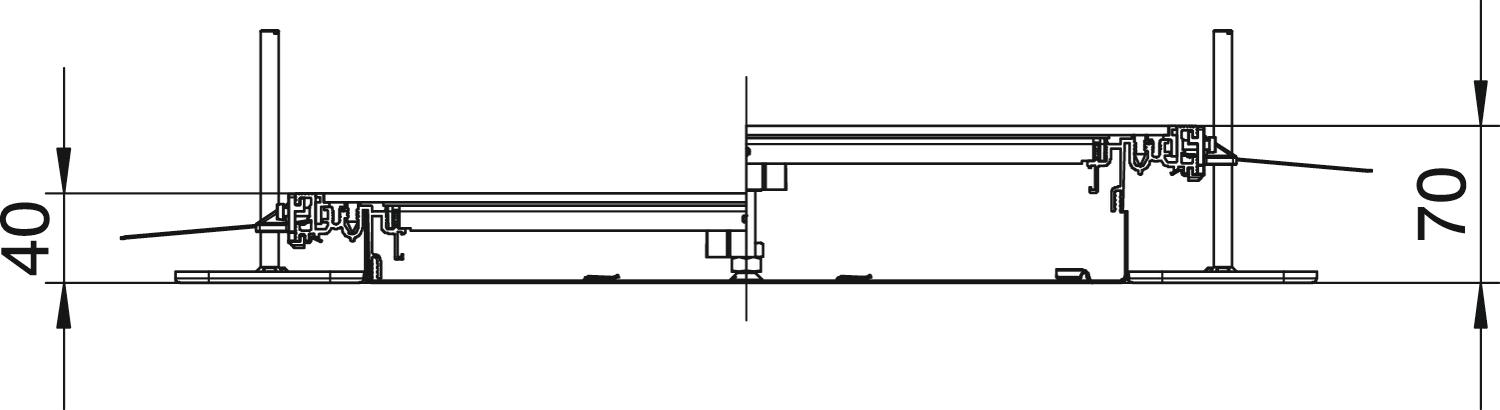

Výška kanála min.	40 mm

Výška kanála max.	70 mm

Kryty	3

Popis produktu

Popis produktu

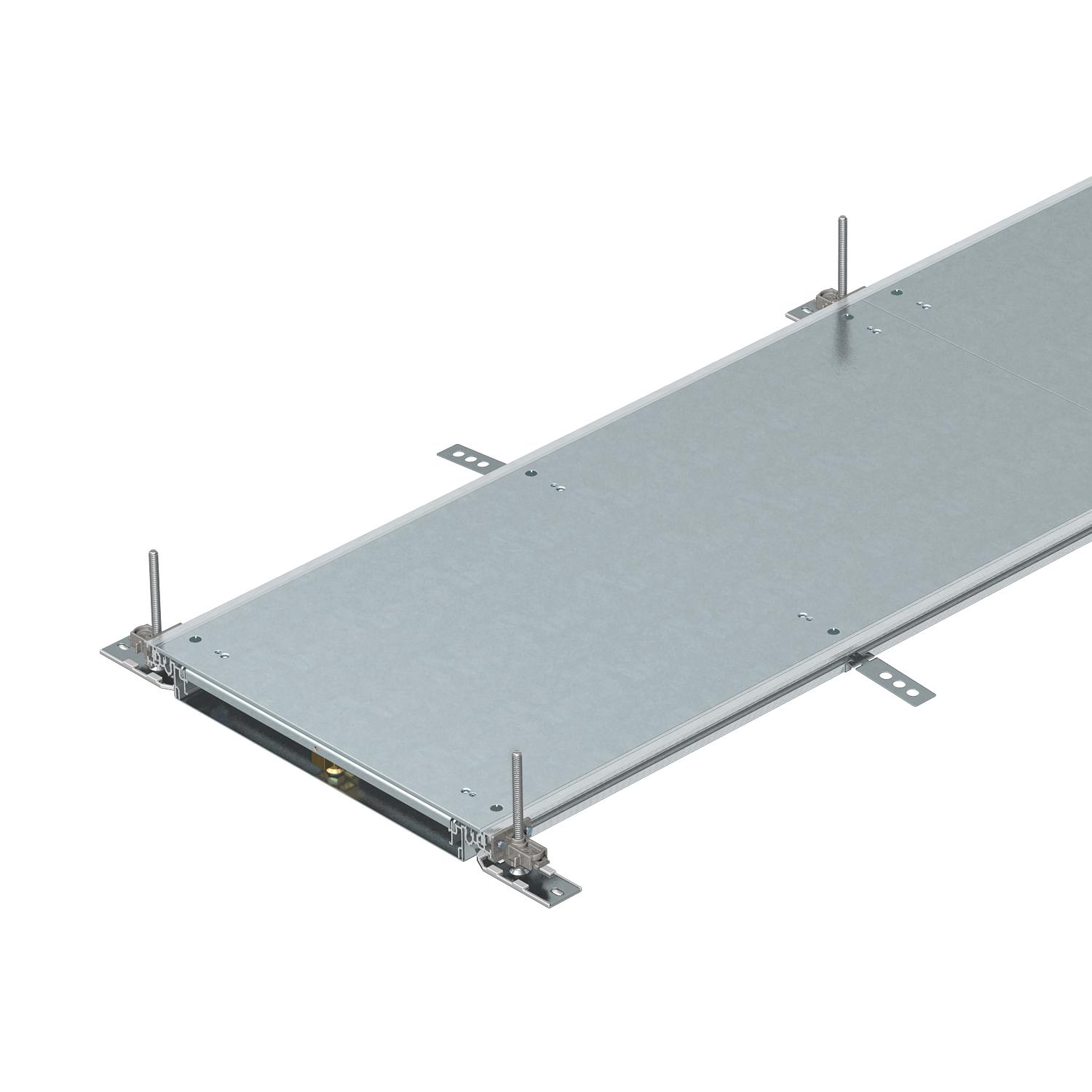

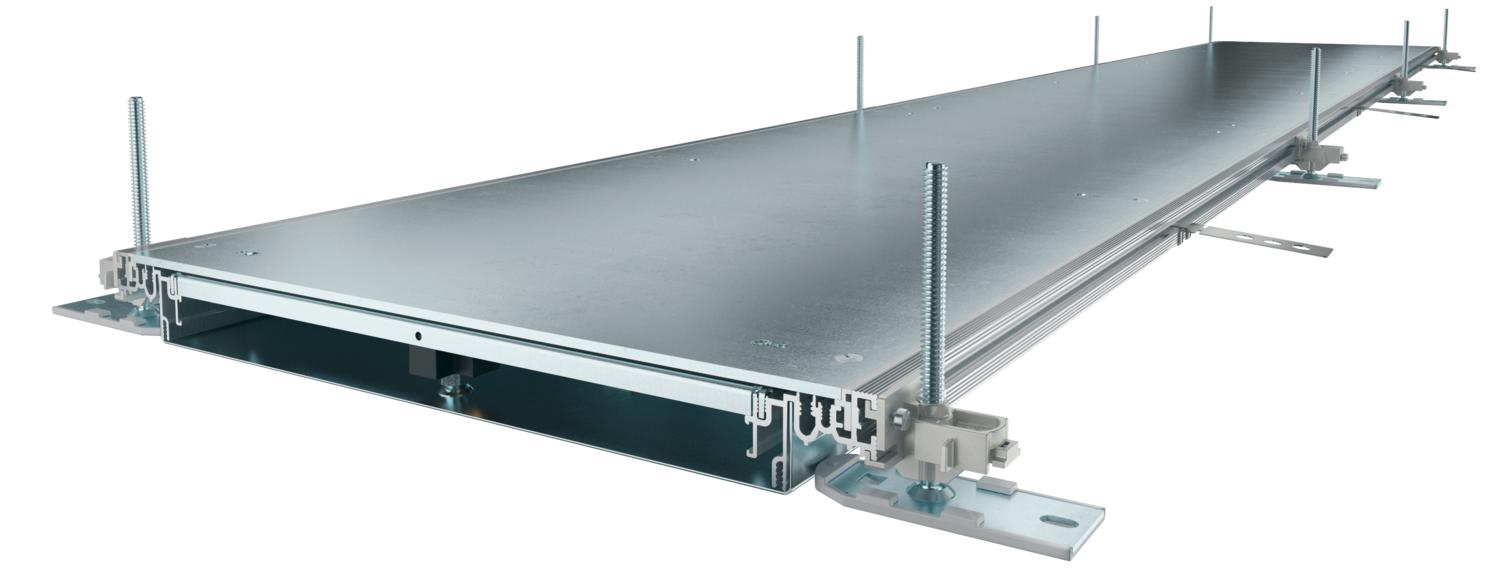

Kanál připravený k montáži, se třemi samočinně zaklapávacími plnými víky k uložení vedení, sestávající ze spodního dílu kanálu (opěrka dna s bočnicemi a příložnými profily pro podlahovou krytinu) a víka kanálu. Opěrka dna s přidržovacími jazýčky pro samokontaktní montáž přepážek. Součástí dodávky je šest výškově nivelizovatelných upevňovacích úhelníků, šest kotev do mazaniny a těsnění víka (tři kusy u kanálů jmenovité šířky 200 a 300) nebo nivelizovatelné podpěry víka: tři kusy u kanálů jmenovité šířky 400 a šest kusů u kanálů jmenovité šířky 500 a 600. Víko kanálu je při dodání sešroubováno, zaklapávací prvky jsou namontovány.

Se třemi samočinně zaklapávacími plnými víky (L = 800 mm).

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolísky po bránu	50,0738 kg CO2e / 1 meter
Dĺžka	2400 mm
Horný diel odoberateľný	áno
Hrúbka materiálu veka	4
Inštalačný otvor pre podlahovú nádrž	nie
Kryt montážneho otvoru	nie
Kryty	3
Materiál	Oceľ
Minimálna výška poteru	40
Montážny otvor	bez
Možnosť osadenia tesnenia	áno
Nivelačný rozsah max.	70 mm
Nivelačný rozsah min.	40 mm
Oddeliteľné	nie
Plechové dno	áno

Počet naplánovaných montážnych jednotiek	3
Počet trás	2 St.
Počet zásuvných deliacich stien	1
Povrch	pásovo zinkované
Rozmer	2400x200x40
S deliacou stenou	nie
S presahom	áno
S pripájacím otvorom	nie
S vyrovnaním potenciálov	nie
Šírka	200 mm
Upevnenie deliacej steny	zastrčiť
Upevnenie veka s aretáciou	áno
Vhodné do dilatačnej škáry	nie
Výška kanála max.	70 mm
Výška kanála min.	40 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška kanála min.	Výška kanála max.	Kryty	Výr. č.	Množstvo	najm. PJ
OKA-W2004030R	2400 mm	200 mm	40 mm	70 mm	3	7424460	m	2,4 m
OKA-W3004030R	2400 mm	300 mm	40 mm	70 mm	3	7424462	m	2,4 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Konstrukční sada pro úhlovou odbočku doleva, výška 40–150 mm	OKA-G20040150FBL	7423950	Kus	1 Kus
Konstrukční sada pro úhlovou odbočku doprava, výška 40–150 mm	OKA-G20040150FBR	7423970	Kus	1 Kus
Koncový díl kanálu, výška 40–150 mm	OKA-G20040150ES	7424280	Kus	1 Kus
Konstrukční sada pro odbočení kanálu T a křížení	OKA FB2 TX	7424821	Kus	1 Kus
Vestavná jednotka pro GES6, výška 60–110 mm	OKA-W A 6050 6	7424902	Kus	1 Kus
Pripojovací uholník pre ochranný vodič	8AWR	6288704	Kus	10 Kus

Montážne príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Přepážka, výška kanálu 40 mm	OKA2 TW 40	7401988	m	2,4 m
Přepážka, výška kanálu 50 mm	OKA2 TW 50	7401992	m	2,4 m
Přepážka, výška kanálu 60 mm	OKA2 TW 60	7401996	m	2,4 m
Přepážka, výška kanálu 70 mm	OKA2 TW 70	7402000	m	2,4 m
Přísavný zvedák, 300 N	WZ 1029	7408634	Kus	1 Kus
