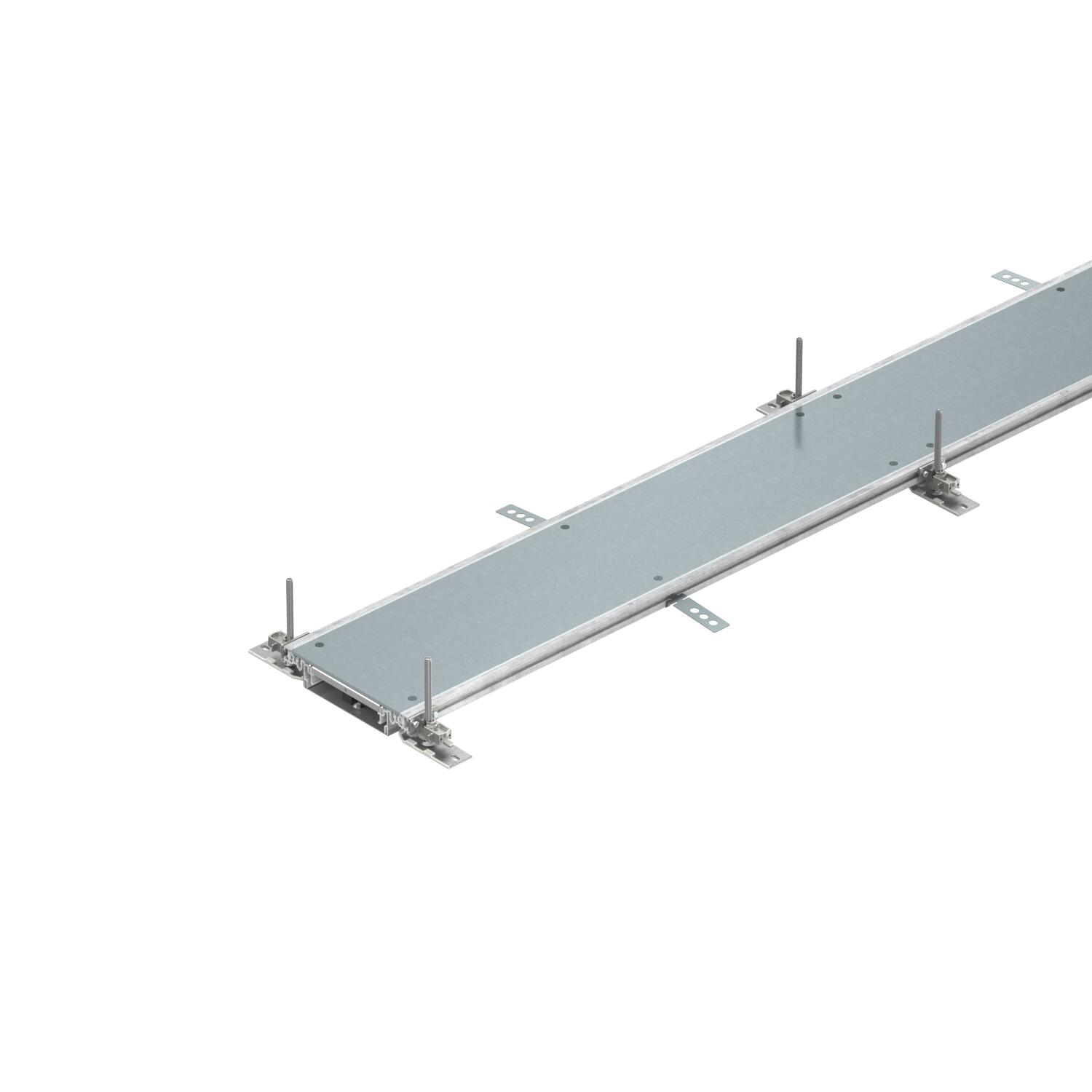

Kanál, plný, výška 40–70 mm
Výr. č. 7424400 | EAN 4012195244127
- Popis produktu
-

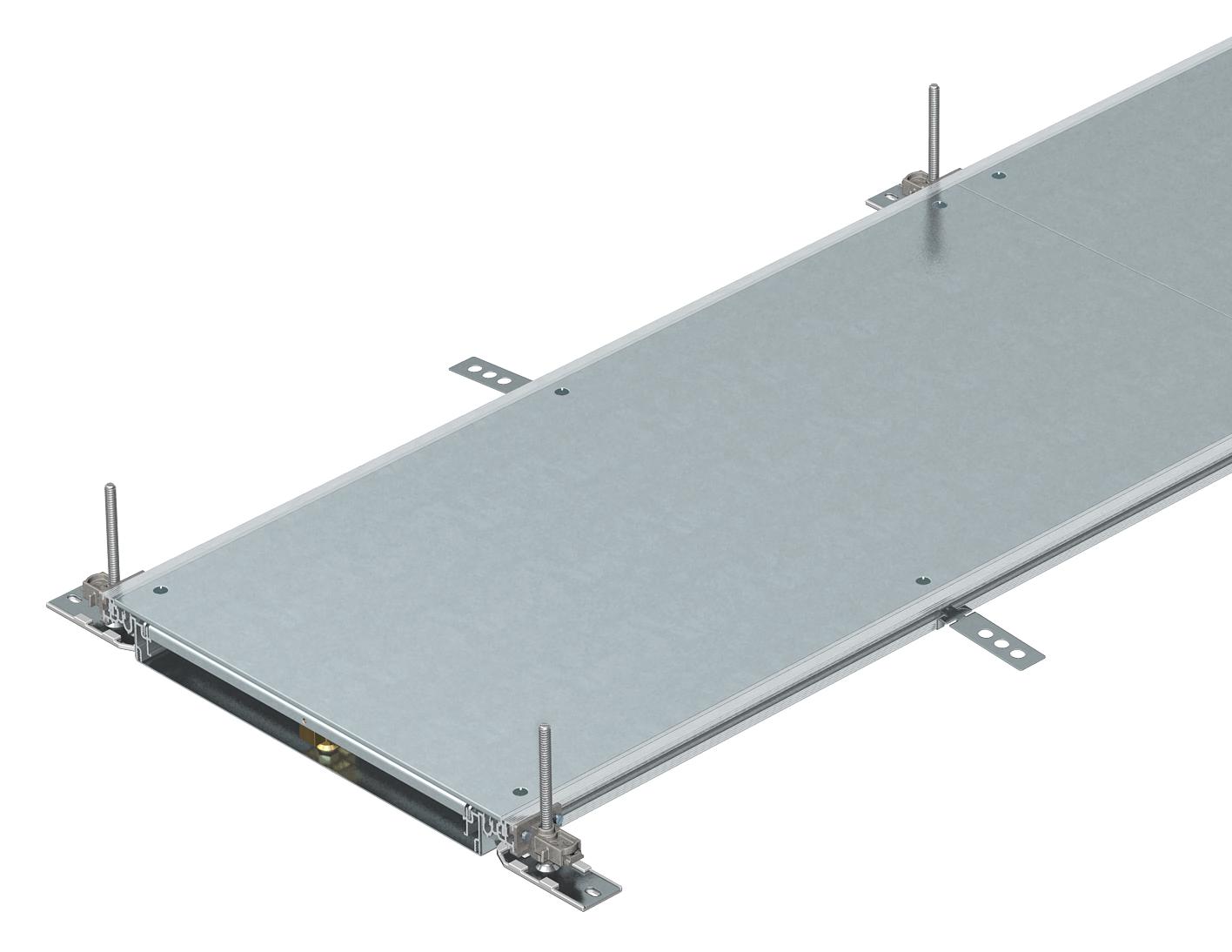

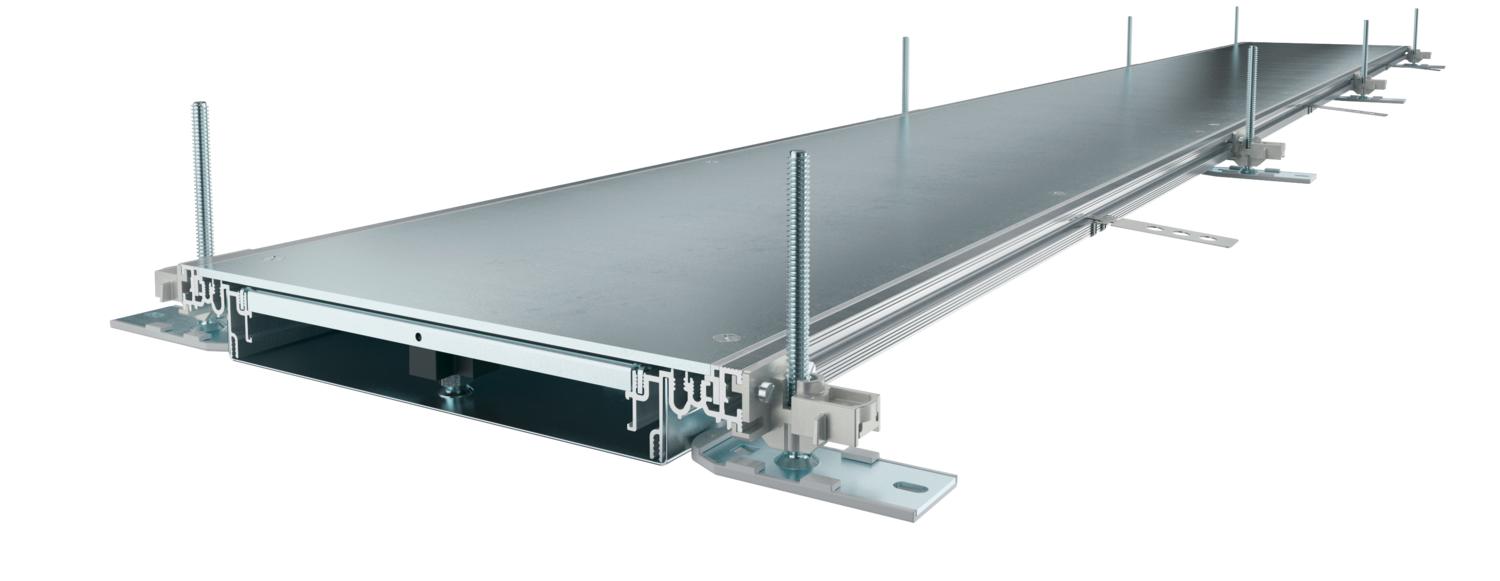

Popis produktuKanál připravený k montáži, se třemi plnými víky k uložení vedení, sestávající ze spodního dílu kanálu (pevné dno s bočnicemi a příložnými profily pro podlahovou krytinu) a víka kanálu. Opěrka dna s přidržovacími jazýčky pro samokontaktní montáž přepážek. Součástí dodávky je šest výškově nivelizovatelných upevňovacích úhelníků, šest kotev do mazaniny a těsnění víka (tři kusy u kanálů jmenovité šířky 200 a 300) nebo nivelizovatelné podpěry víka: tři kusy u kanálů jmenovité šířky 400 a šest kusů u kanálů jmenovité šířky 500 a 600. Víko kanálu je při dodání sešroubováno.
Se třemi plnými víky (L = 800 mm).
-
- Technické údaje
-
Technické údaje

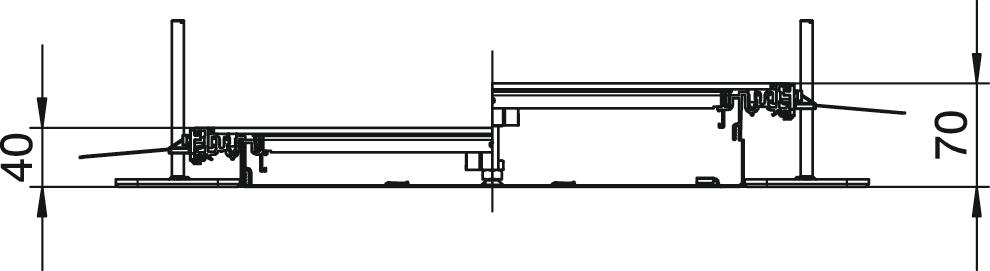

CO2 stopa (GWP) od kolísky po bránu 46,9561 kg CO2e / 1 meter Dĺžka 2400 mm Horný diel odoberateľný áno Hrúbka materiálu veka 4 Inštalačný otvor pre podlahovú nádrž nie Kryt montážneho otvoru nie Kryty 3 Materiál Oceľ Minimálna výška poteru 40 Montážny otvor bez Možnosť osadenia tesnenia áno Nivelačný rozsah max. 70 mm Nivelačný rozsah min. 40 mm Oddeliteľné nie Plechové dno áno Počet naplánovaných montážnych jednotiek 3 Počet trás 2 St. Počet zásuvných deliacich stien 1 Povrch pásovo zinkované Rozmer 2400x200x40 S deliacou stenou nie S presahom áno S pripájacím otvorom nie S vyrovnaním potenciálov nie Šírka 200 mm Upevnenie deliacej steny zaistiť Upevnenie veka s aretáciou nie Úžitkový prierez 2600 mm² Vhodné do dilatačnej škáry nie Výška kanála max. 70 mm Výška kanála min. 40 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Konstrukční sada pro úhlovou odbočku doleva, výška 40–150 mm
OKA-G20040150FBL 7423950 1 Kus
Konstrukční sada pro úhlovou odbočku doprava, výška 40–150 mm
OKA-G20040150FBR 7423970 1 Kus
Koncový díl kanálu, výška 40–150 mm
OKA-G20040150ES 7424280 1 Kus
Konstrukční sada pro odbočení kanálu T a křížení
OKA FB2 TX 7424821 1 Kus
Vestavná jednotka pro GES6, výška 60–110 mm
OKA-W A 6050 6 7424902 1 Kus
Přepážka, výška kanálu 40 mm
OKA2 TW 40 7401988 2,4 m
Přísavný zvedák, 300 N
WZ 1029 7408634 1 Kus
Pripojovací uholník pre ochranný vodič
8AWR 6288704 10 Kus - Na stiahnutie
-
List technických údajov OKA-W2004030 / 7424400 , 0.16MB , pdfEÚ Vyhlásenie o zhode OKA-W2004030 / 7424400 , 0.13MB , pdfREACH Vyhlásenie o zhode OKA-W2004030 / 7424400 , 0.12MB , pdfRoHS Vyhlásenie o zhode OKA-W2004030 / 7424400 , 0.13MB , pdfSchválenie symbolov Značka schválenia VDE OKA , 0.18MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
