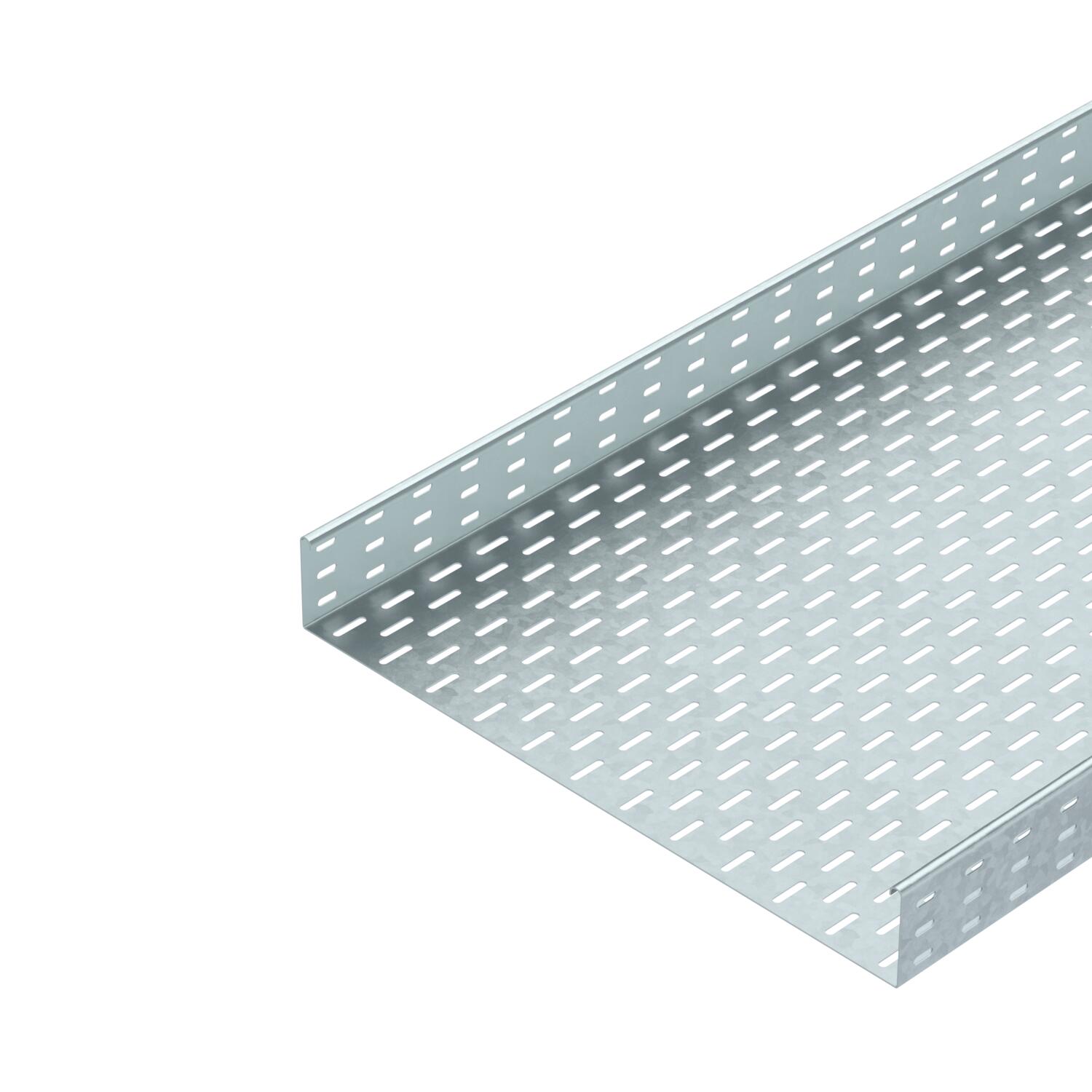

Káblový žľab SKS 85 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

SKS 85 = ťažký systém káblových žľabov s bočnou výškou 85 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO2 stopa (GWP) od kolísky po bránu	20,1119 kg CO2e / 1 meter
Dĺžka	10 ft
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Hrúbka plechu	0,6 in
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky

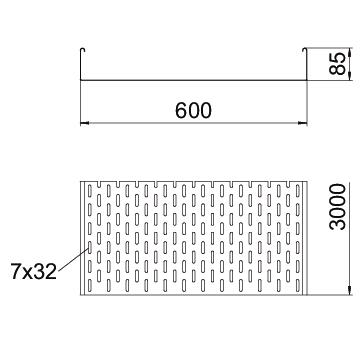

Rozmer	85x600x3000
Rozmer	85 x 600

Rozmer B	600 mm
S horným dielom	nie
Šírka	600 mm
Šírka	24 in
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	50800 mm²
Úžitkový prierez	508 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	3 in
Výška	85 mm
Vzdialenosť podpier 1,5 m	2,8 kN/m
Vzdialenosť podpier 2,0 m	2,25 kN/m
Vzdialenosť podpier 2,5 m	1,5 kN/m
Vzdialenosť podpier 3,0 m	0,75 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKS 810 FT	3000 mm	100 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6058620	m	3 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6058647	m	3 m
SKS 830 FT	3000 mm	300 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6058663	m	3 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6058698	m	3 m
SKS 850 FT	3000 mm	500 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6058728	m	3 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6058744	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna a uhlová spojka FT	RLVL 85 FT	6067816	Kus	10 Kus
Veko s otočnou západkou FT	DRL 600 FT	6051472	m	3 m
Oblouk 45°, bočnice 85 FT	RB 45 860 FT	6036240	Kus	1 Kus
Oblouk 90°, bočnice 85 FT	RB 90 860 FT	6036722	Kus	1 Kus
Oblouk s nastavitelným úhlem 85 FT	RB W 860 FT	6037230	Kus	1 Kus
Vestavný odbočný díl 85 FT	RAA 860 FT	6042243	Kus	1 Kus
Díl T 85 FT	RT 860 FT	6038240	Kus	1 Kus
Křížení 85 FT	RK 860 FT	7027441	Kus	1 Kus
Veko s otočnou západkou DD	DRL 600 DD	6052724	m	3 m
Deliaca stena 85 DD	TSG 85 DD	6062331	m	3 m
