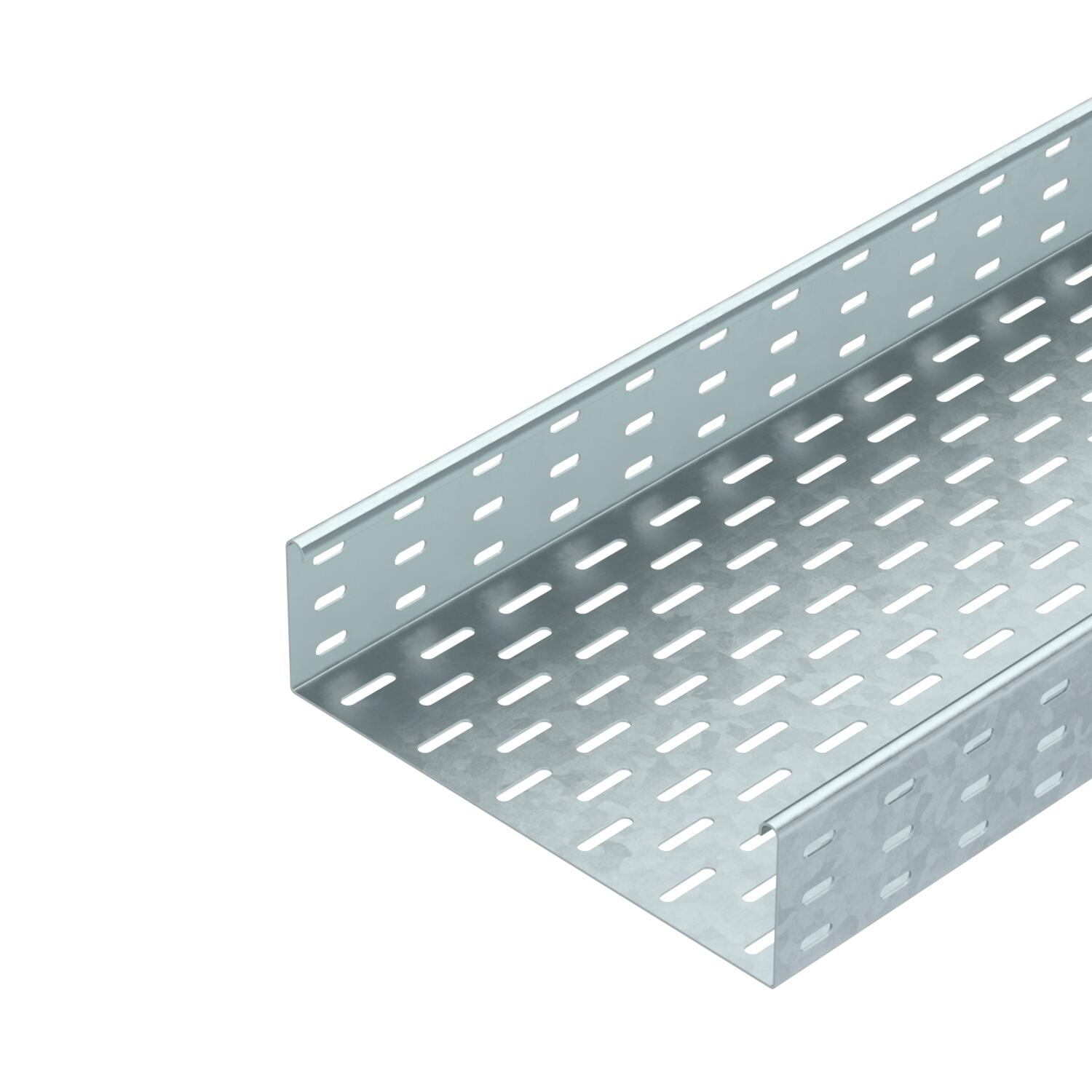

Káblový žľab SKS 85 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

SKS 85 = ťažký systém káblových žľabov s bočnou výškou 85 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Hrúbka plechu	0,6 in
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky

Produktová séria	Řada SKS

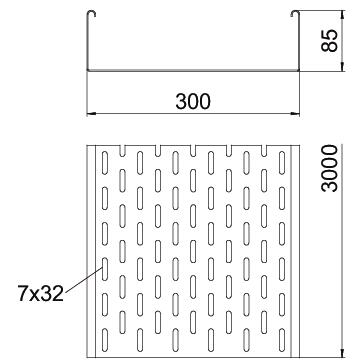

Rozmer	85x300x3000
Rozmer	85 x 300
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	253 cm²
Úžitkový prierez	25300 mm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Vzdialenosť podpier 1,5 m	2,8 kN/m
Vzdialenosť podpier 2,0 m	2,25 kN/m

Vzdialenosť podpier 2,5 m	1,5 kN/m
Vzdialenosť podpier 3,0 m	0,75 kN/m

CO2 stopa (GWP) od kolísky po bránu	12,5603 kg CO2e / 1 meter
CO₂ Footprint (GWP)	12,5603 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKS 810 FT	3000 mm	100 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6058620	m	3 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6058647	m	3 m
SKS 830 FT	3000 mm	300 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6058663	m	3 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6058698	m	3 m
SKS 850 FT	3000 mm	500 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6058728	m	3 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6058744	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna a uhlová spojka FT	RLVL 85 FT	6067816	Kus	10 Kus
Veko s otočnou západkou FT	DRL 300 FT	6051383	m	3 m
Oblouk 45°, bočnice 85 FT	RB 45 830 FT	6036234	Kus	1 Kus
Oblouk 90°, bočnice 85 FT	RB 90 830 FT	6036716	Kus	1 Kus
Vestavný odbočný díl 85 FT	RAA 830 FT	6042235	Kus	1 Kus
Díl T 85 FT	RT 830 FT	6038234	Kus	1 Kus
Křížení 85 FT	RK 830 FT	7027435	Kus	1 Kus
Veko s otočnou západkou DD	DRL 300 DD	6052712	m	3 m
Deliaca stena 85 DD	TSG 85 DD	6062331	m	3 m

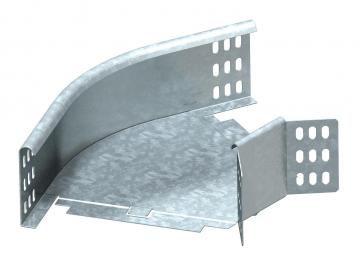

45° oblúk FT	RB 45 830 FT	7067313	Kus	1 Kus
90° oblúk FT	RB 90 830 FT	7126301	Kus	1 Kus
