Poznámka: Tento článok už nie je podporovaný. Aktuálny článok nájdete tu: 6059626 / Kabelový žlab SKS-Magic® 110 FS

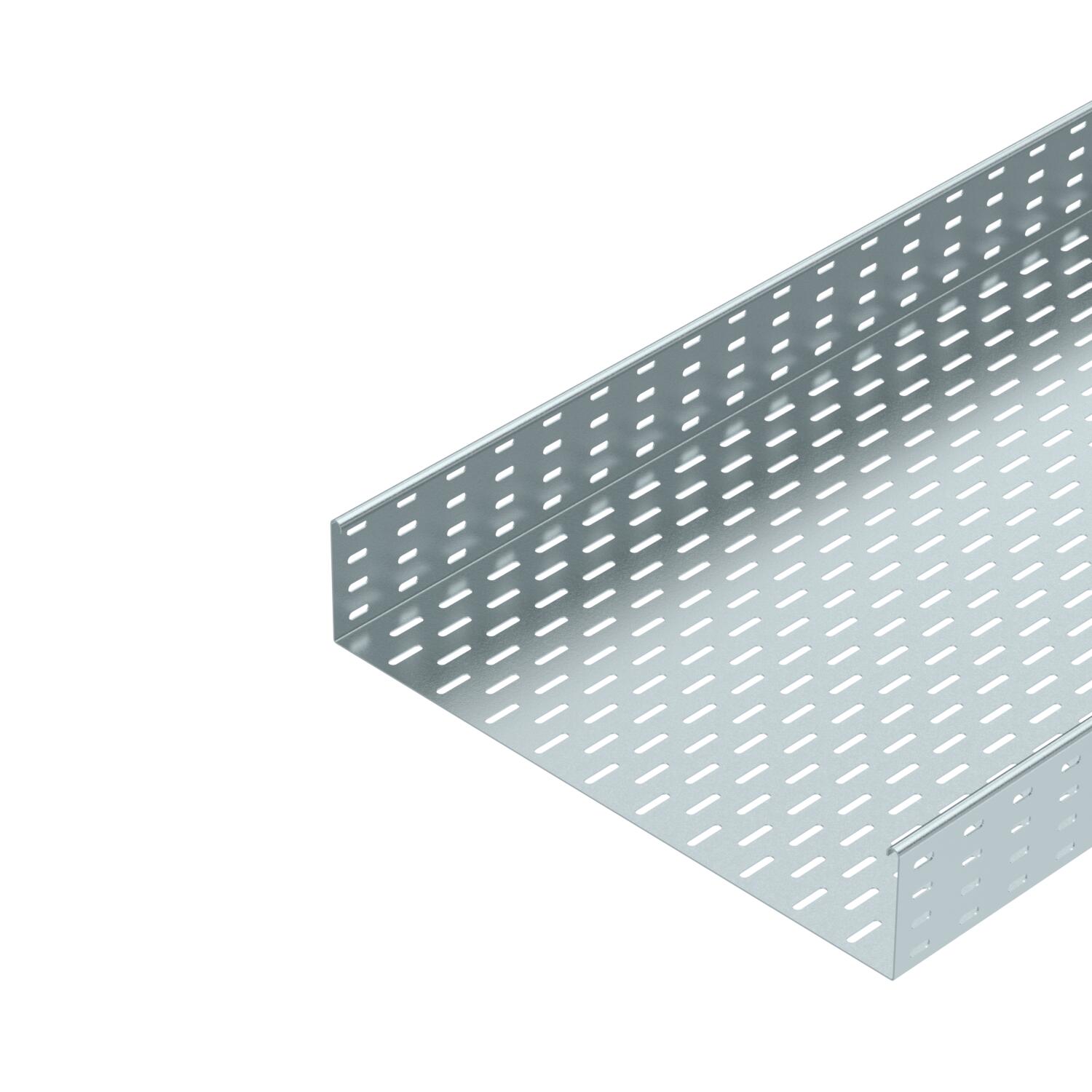

Káblový žľab SKS 110 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

SKS 110 = ťažký systém káblových žľabov s bočnou výškou 110 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO2 stopa (GWP) od kolísky po bránu	22,1813 kg CO₂e / 1 meter
Dimension W	550 mm
Dĺžka	10 ft
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Hrúbka plechu	0,06 in
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	bez spojky

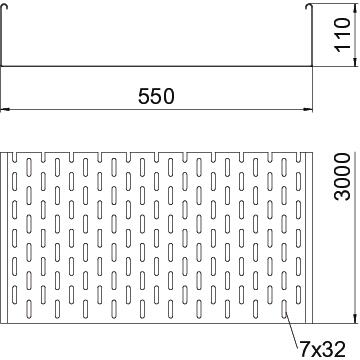

Rozmer	110 x 550
Rozmer	110x550x3000

S horným dielom	nie
Šírka	550 mm
Šírka	22 in
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	603 cm²
Úžitkový prierez	60300 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	110 mm
Výška	4 in
Vzdialenosť podpier 1,5 m	3 kN/m
Vzdialenosť podpier 2,0 m	2,4 kN/m
Vzdialenosť podpier 2,5 m	1,76 kN/m
Vzdialenosť podpier 3,0 m	1,2 kN/m
Vzdialenosť podpier 3,5 m	0,84 kN/m
Vzdialenosť podpier 4,0 m	0,8 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKS 110 FS	3000 mm	100 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6061109	m	3 m
SKS 120 FS	3000 mm	200 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6061206	m	3 m
SKS 130 FS	3000 mm	300 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6061303	m	3 m
SKS 140 FS	3000 mm	400 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6061400	m	3 m
SKS 150 FS	3000 mm	500 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6061508	m	3 m
SKS 155 FS	3000 mm	550 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6061559	m	3 m
