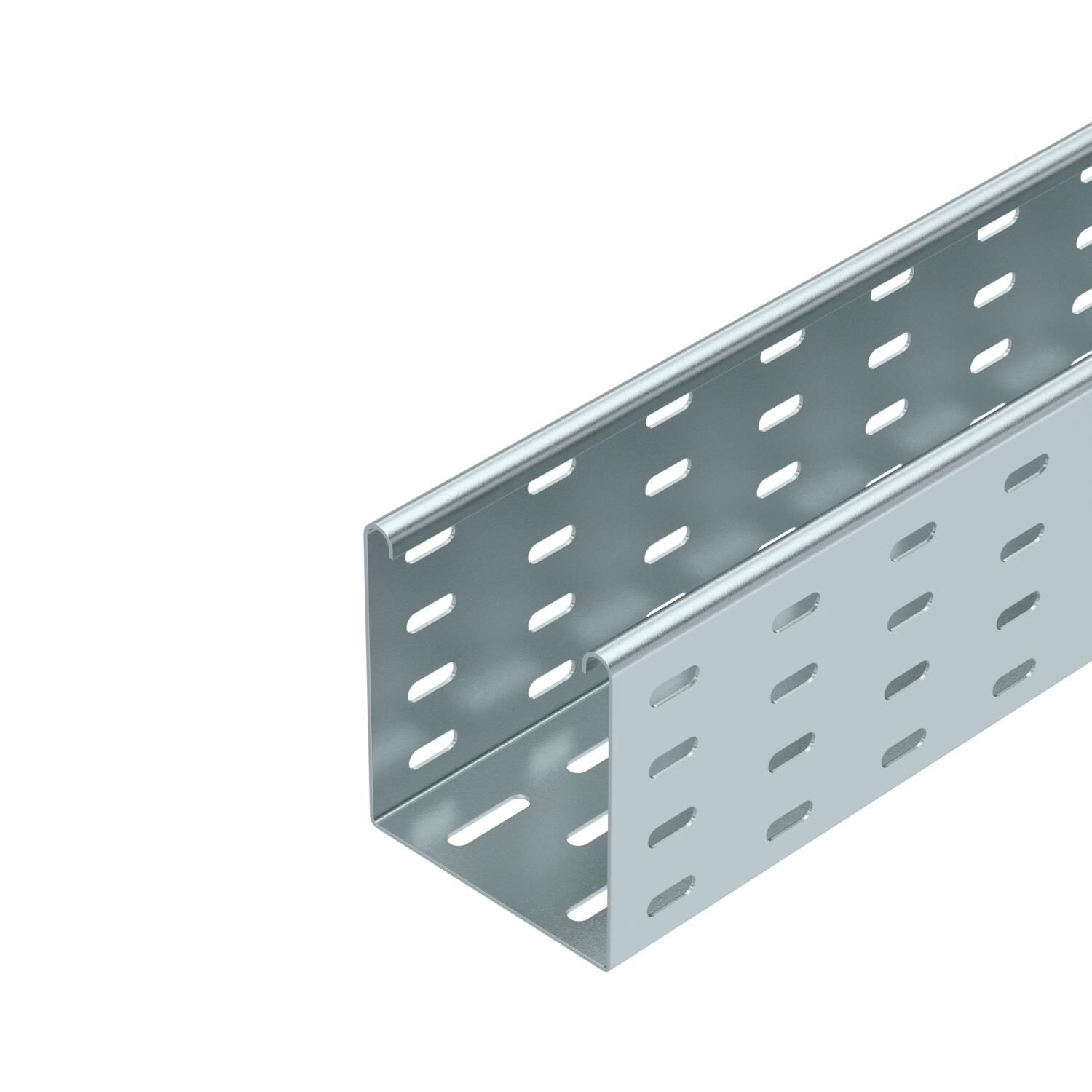

Káblový žľab SKS 110 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

SKS 110 = ťažký systém káblových žľabov s bočnou výškou 110 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO2 stopa (GWP) od kolísky po bránu	9,7093 kg CO2e / 1 meter
Dimension W	100 mm
Dĺžka	3000 mm
Dĺžka	10 ft
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Hrúbka plechu	0,06 in
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	bez spojky

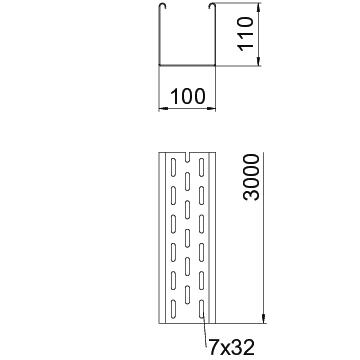

Rozmer	110 x 100
Rozmer	110x100x3000

S horným dielom	nie
Šírka	100 mm
Šírka	4 in
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	108 cm²
Úžitkový prierez	10800 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	110 mm
Výška	4 in
Vzdialenosť podpier 1,5 m	3 kN/m
Vzdialenosť podpier 2,0 m	2,4 kN/m
Vzdialenosť podpier 2,5 m	1,76 kN/m
Vzdialenosť podpier 3,0 m	1,2 kN/m
Vzdialenosť podpier 3,5 m	0,84 kN/m
Vzdialenosť podpier 4,0 m	0,8 kN/m
Zachovanie funkčnosti	nie

Technické údaje

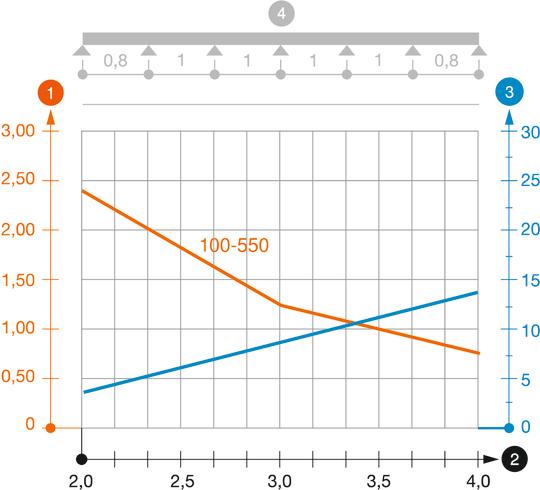

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKS 110 FS	3000 mm	100 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6061109	m	3 m
SKS 120 FS	3000 mm	200 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6061206	m	3 m

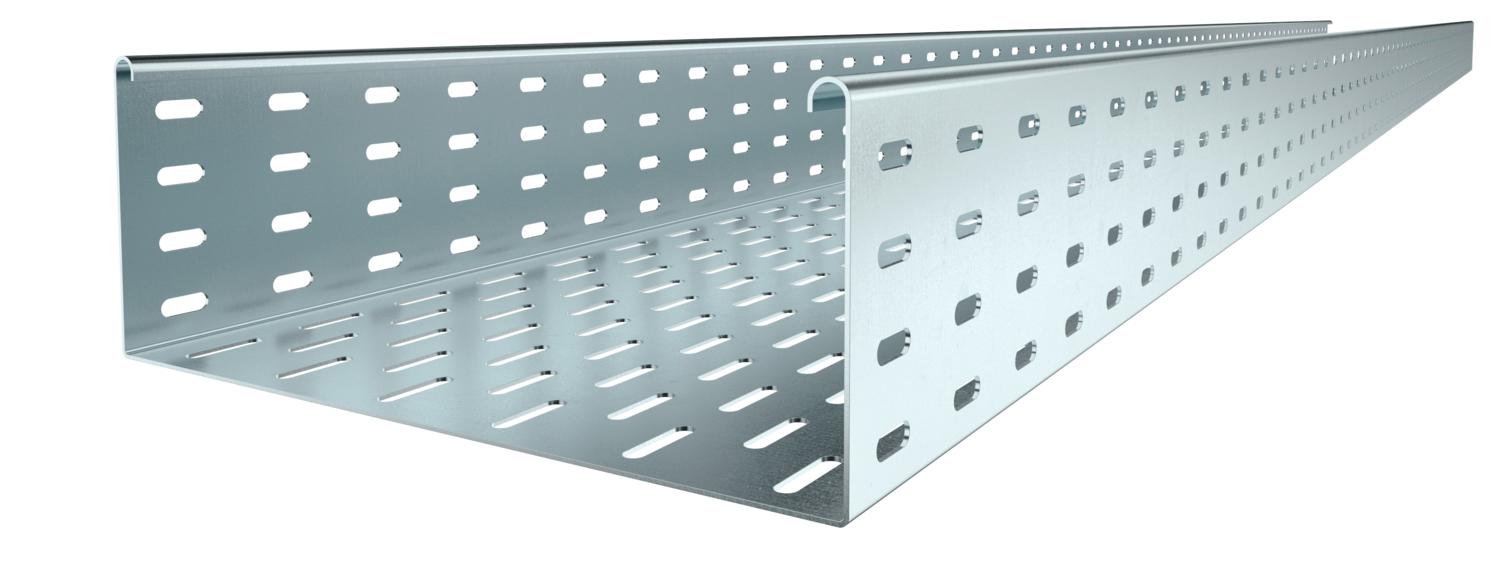

SKS 130 FS	3000 mm	300 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6061303	m	3 m
SKS 140 FS	3000 mm	400 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6061400	m	3 m
SKS 150 FS	3000 mm	500 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6061508	m	3 m
SKS 155 FS	3000 mm	550 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6061559	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna a uhlová spojka 110 FS	RLVL 110 FS	6067131	Kus	10 Kus
Lišta miest styku FS	SSLB 100 FS	7070205	Kus	20 Kus
Oblouk 45°, bočnice 110 FS	RB 45 110 FS	6036300	Kus	1 Kus
Oblouk 90°, bočnice 110 FS	RB 90 110 FS	6036800	Kus	1 Kus
Vestavný odbočný díl 110 FS	RAA 110 FS	6042151	Kus	1 Kus
Díl T 110 FS	RT 110 FS	6038300	Kus	1 Kus
Křížení 110 FS	RK 110 FS	7027351	Kus	1 Kus
Veko s otočnou západkou FS	DRL 100 FS	6052096	m	3 m
Deliaca stena 110 FS	TSG 110 FS	6062122	m	3 m
90° oblúk FS	RB 90 110 FS	7001894	Kus	1 Kus
