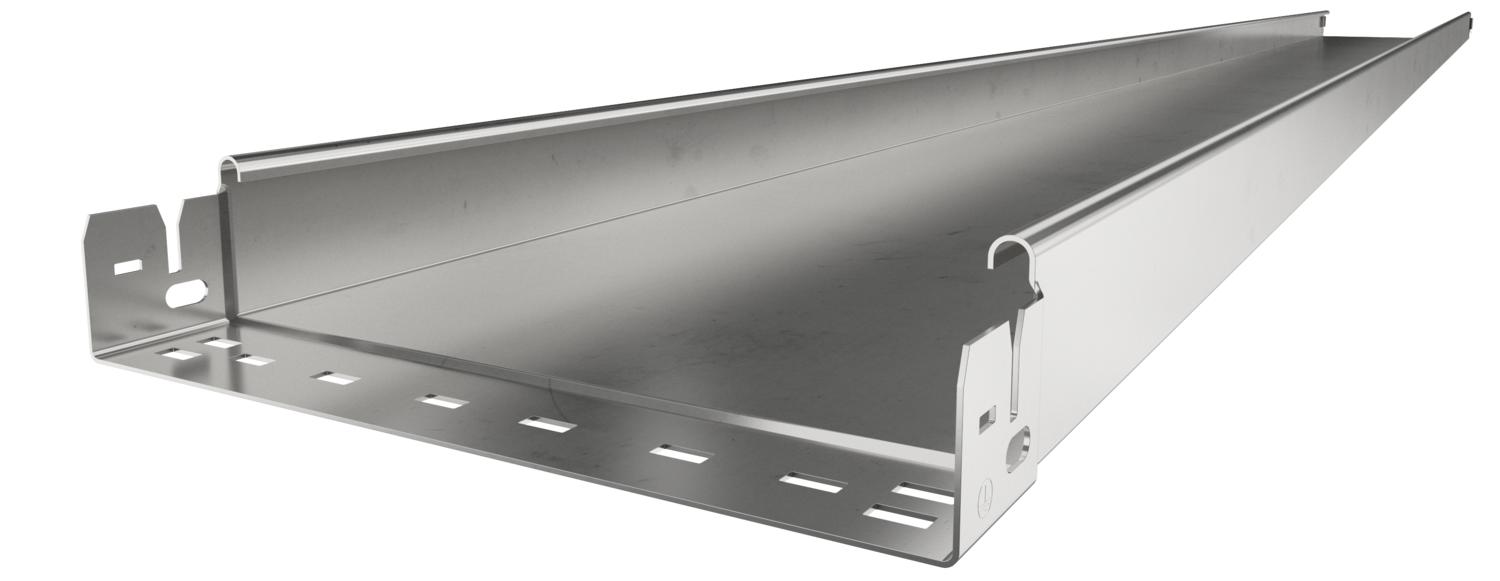

Kabelový žlab SKS-Magic® 60 neděrovaný A2

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	60 mm

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Farba	nehrdzavejúca oceľ

Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301

Povrch	lesklá, dodatočne upravená

Popis produktu

Popis produktu

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Bočné dierovanaie	nie
CO2 stopa (GWP) od kolísky po bránu	17,4196 kg CO2e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	nehrdzavejúca oceľ
Hrúbka plechu	1,5 mm
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Montážne dierovanie na dne	nie
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	lesklá, dodatočne upravená
Prevedenie spojky	integrovaná spojka
Rozmer	60x100x3050
Rozmer B	100 mm

S horným dielom	nie
Šírka	100 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	5800 mm²
Úžitkový prierez	58 cm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Vzdialenosť podpier 1,5 m	2,6 kN/m
Vzdialenosť podpier 2,0 m	1,9 kN/m
Vzdialenosť podpier 2,5 m	1,1 kN/m
Vzdialenosť podpier 3,0 m	0,55 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKSMU 610 A2	3050 mm	100 mm	60 mm	1,5 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059722	m	3 m
SKSMU 650 A2	3050 mm	500 mm	60 mm	1,5 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059732	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Sada podélných spojek Magic A2	KTSMV 610 A2	6068958	Kus	1 Kus
Oblouk 90°, bočnice 60 A2	RB 90 610 A2	6036620	Kus	1 Kus
Vestavný odbočný díl 60 A2	RAA 610 A2	6042311	Kus	1 Kus
Veko s otočnou západkou A2	DRL 100 A2	6052878	m	3 m
Deliaca stena 60 A2	TSG 60 A2	6062084	m	3 m
