Vestavný odbočný díl 60 A2
Výr. č. 6042311 | EAN 4012197337766
- Popis produktu
-

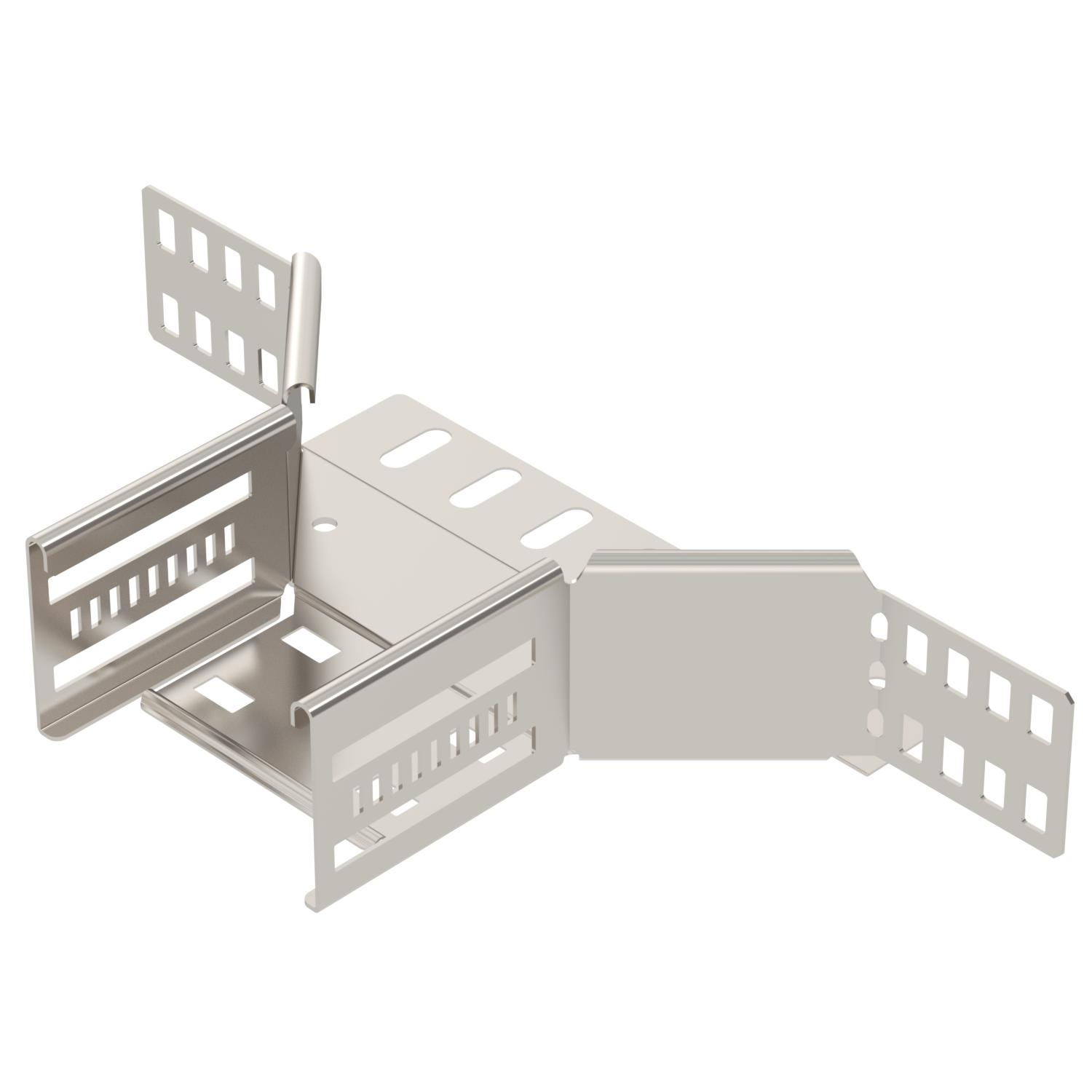

Popis produktuPřídavný odbočný díl pro vytvoření vodorovné odbočky nebo křížení, výlisek pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
CO2 stopa (GWP) od kolísky po bránu 3,0436 kg CO2e / 1 Kus Druh spojky káblového nosného systému priskrutkované/zovreté Farba nehrdzavejúca oceľ Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 18 St. Povrch lesklá, dodatočne upravená Prevedenie spojky integrovaná spojka Rozmer 60x100 Rozmer B 100 mm Šírka 100 mm Šírka výstupu 100 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Vyhotovenie s veľkým rozpätím nie Výška 60 mm Zachovanie funkčnosti áno - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko odbočného dílu A2
RAAD 100 A2 6042451 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Skrutka s plochou guľovou hlavou s kombinovanou maticou A2
FRSB 6x12 A2 6406138 100 Kus - Na stiahnutie
-
List technických údajov RAA 610 A2 / 6042311 , 0.19MB , pdfEÚ Vyhlásenie o zhode RAA 610 A2 / 6042311 , 0.12MB , pdfVyhlásenie o zhode Spojeného kráľovstva RAA 610 A2 / 6042311 , 0.09MB , pdfREACH Vyhlásenie o zhode RAA 610 A2 / 6042311 , 0.12MB , pdfRoHS Vyhlásenie o zhode RAA 610 A2 / 6042311 , 0.13MB , pdfNávod na montáž Násuvné systémy kabelových žlabů Magic , 12.23MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
