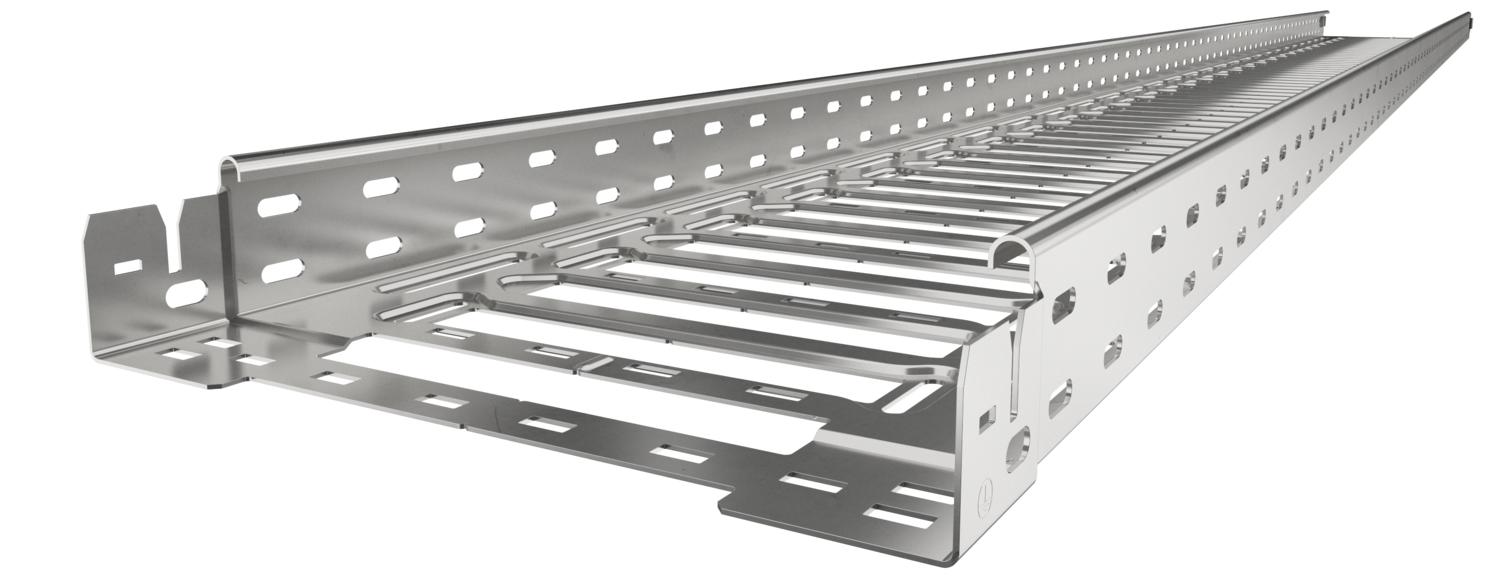

Kabelový žlab SKS-Magic® 60 A2
Výr. č. 6059490 | EAN 4012195832720
- Popis produktu
-
Popis produktuKabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.
Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.
Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.
Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno CO2 stopa (GWP) od kolísky po bránu 14,0803 kg CO2e / 1 meter Dĺžka 3050 mm Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba nehrdzavejúca oceľ Hrúbka plechu 1,5 mm Magnetické tienenie bez krytu 20 dB Magnetické tlmenie s krytom 50 dB Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Povrch lesklá, dodatočne upravená Prevedenie spojky integrovaná spojka Rozmer 60x100x3050 Rozmer B 100 mm Rozmer L 30 mm Rozmer y 62 mm S horným dielom nie Šírka 100 mm Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 58 cm² Úžitkový prierez 5800 mm² Vyhotovenie s veľkým rozpätím nie Výška 60 mm Vzdialenosť podpier 1,5 m 3 kN/m Vzdialenosť podpier 2,0 m 2,25 kN/m Vzdialenosť podpier 2,5 m 1,58 kN/m Vzdialenosť podpier 3,0 m 1 kN/m Zachovanie funkčnosti nie Technické údaje
Záťažový diagram káblového žľabu typu SKSM 60
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Sada podélných spojek Magic A2
KTSMV 610 A2 6068958 1 Kus
Oblouk 90°, bočnice 60 A2
RB 90 610 A2 6036620 1 Kus
Vestavný odbočný díl 60 A2
RAA 610 A2 6042311 1 Kus
Veko s otočnou západkou A2
DRL 100 A2 6052878 3 m
Deliaca stena 60 A2
TSG 60 A2 6062084 3 m - Na stiahnutie
-
