Kabelový žlab SKS-Magic® 110 FT 3050 | 600 | 110 | 1,5 | nie | pozinkováno | Oceľ | žiarovo zinkované ponorením

Kabelový žlab SKS-Magic® 110 FT

Výr. č. 6059643 | EAN 4012195829690

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	110 mm

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Použitie samočinného hasiaceho zariadenia	áno

Povrch	žiarovo zinkované ponorením
Prevedenie spojky	integrovaná spojka
Produktová séria	Řada SKSM
Rozmer	110x600x3050
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	65500 mm²
Úžitkový prierez	655 cm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Rozmery

Dĺžka	3050 mm
Rozmer B	600 mm
Rozmer L	480 mm
Rozmer x	496 mm

Rozmer y	562 mm
Šírka	600 mm
Výška	110 mm

Zaťaženie

Vzdialenosť podpier 1,5 m	3 kN/m
Vzdialenosť podpier 2,0 m	2,34 kN/m
Vzdialenosť podpier 2,5 m	1,74 kN/m

Vzdialenosť podpier 3,0 m	1,2 kN/m
Vzdialenosť podpier 3,5 m	0,72 kN/m
Vzdialenosť podpier 4,0 m	0,3 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	20,9661 kg CO2e / 1 meter
CO₂ Footprint (GWP)	20,9661 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Záťažový diagram káblového žľabu typu SKSM 110

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKSM 110 FT	3050 mm	100 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059631	m	3 m
SKSM 115 FT	3050 mm	150 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059633	m	3 m
SKSM 120 FT	3050 mm	200 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059635	m	3 m
SKSM 130 FT	3050 mm	300 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059637	m	3 m
SKSM 140 FT	3050 mm	400 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059639	m	3 m
SKSM 150 FT	3050 mm	500 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059641	m	3 m
SKSM 160 FT	3050 mm	600 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059643	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Sada podélných spojek Magic DD	KTSMV 160 DD	6069124	Kus	1 Kus
Veko s otočnou západkou FT	DRL 600 FT	6051472	m	3 m
Oblouk 45°, bočnice 110 FT	RB 45 160 FT	6036340	Kus	1 Kus
Oblouk 90°, bočnice 110 FT	RB 90 160 FT	6036842	Kus	1 Kus

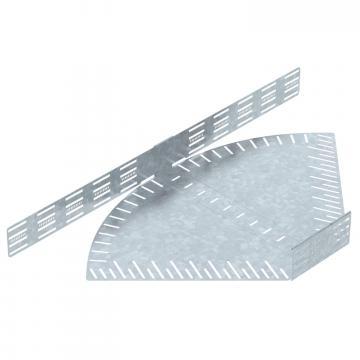

Oblouk s nastavitelným úhlem 110 FT	RB W 160 FT	6037332	Kus	1 Kus

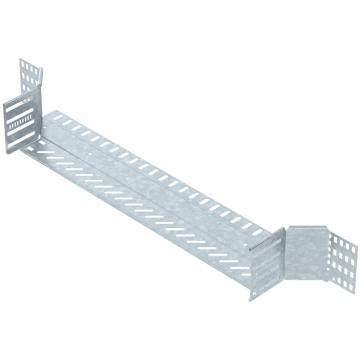

Vestavný odbočný díl 110 FT	RAA 160 FT	6042263	Kus	1 Kus
Díl T 110 FT	RT 160 FT	6038332	Kus	1 Kus

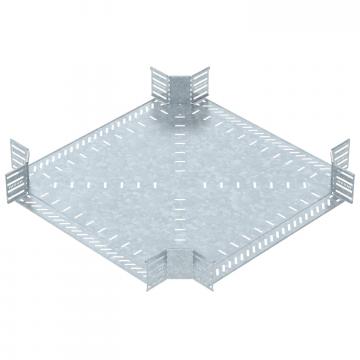

Křížení 110 FT	RK 160 FT	7027463	Kus	1 Kus
Veko s otočnou západkou DD	DRL 600 DD	6052724	m	3 m
Deliaca stena 110 DD	TSG 110 DD	6062335	m	3 m
