Kabelový žlab RKS-Magic® 60 A2 3050 | 100 | 60 | 0,75 | áno | nehrdzavejúca oceľ | Ušľachtilá oceľ, nehrdzavejúca 1.4301 | lesklá, dodatočne upravená

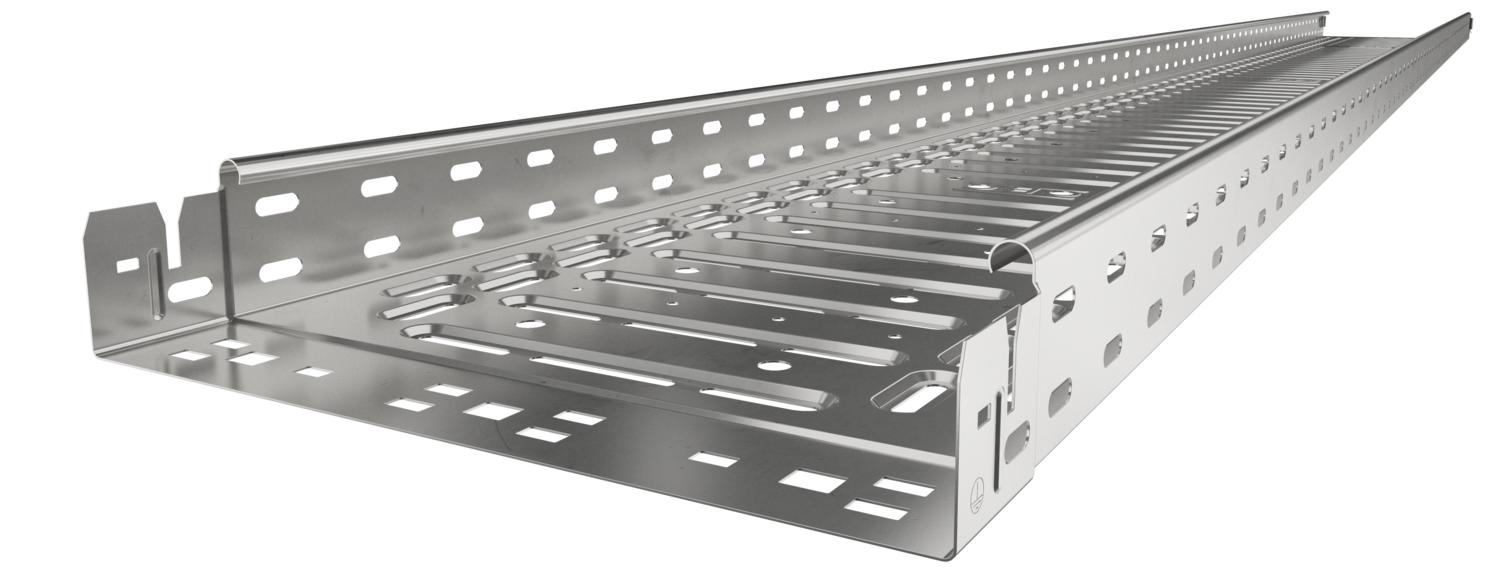

Kabelový žlab RKS-Magic® 60 A2

Výr. č. 6047613 | EAN 4012195706083

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	60 mm

Hrúbka plechu

Zachovanie funkčnosti

Farba	nehrdzavejúca oceľ

Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301

Povrch	lesklá, dodatočne upravená

Popis produktu

Popis produktu

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab disponuje po celé délce bočním děrováním 7 × 20 mm pro instalaci doplňkových spojovacích a montážních dílů.

Děrování pro přímé zavěšení závitové tyče má průměr 11 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Dierovanie dna	1
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	nehrdzavejúca oceľ
Hrúbka plechu	0,75 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie

Povrch	lesklá, dodatočne upravená
Prevedenie spojky	integrovaná spojka
Protipožiarna ochrana	Zachovanie funkčnej odolnosti špecifická káblová nosná konštrukcia
Rozmer	60x100x3050
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	58 cm²
Úžitkový prierez	5800 mm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	áno

Rozmery

Dĺžka	3050 mm
Rozmer B	100 mm
Rozmer y	50 mm

Šírka	100 mm
Výška	60 mm

Zaťaženie

Vzdialenosť podpier 1,0 m	1,2 kN/m
Vzdialenosť podpier 1,5 m	0,9 kN/m

Vzdialenosť podpier 2,0 m	0,6 kN/m
Vzdialenosť podpier 2,5 m	0,4 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	7,5243 kg CO2e / 1 meter
CO₂ Footprint (GWP)	7,5243 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

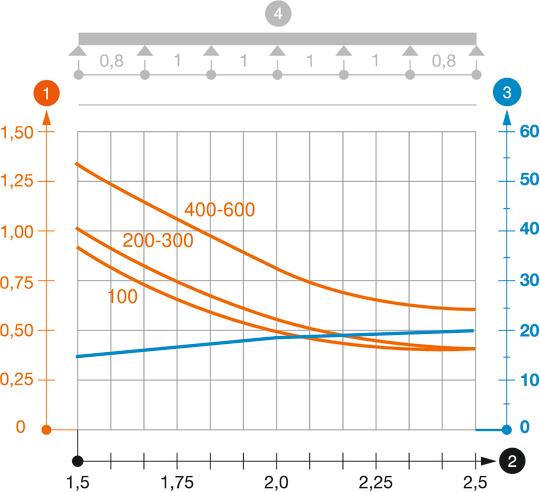

Záťažový diagram káblového žľabu typu RKSM 60

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
RKSM 610 A2	3050 mm	100 mm	60 mm	0,75 mm	áno	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6047613	m	3 m
RKSM 620 A2	3050 mm	200 mm	60 mm	0,75 mm	áno	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6047640	m	3 m
RKSM 630 A2	3050 mm	300 mm	60 mm	0,75 mm	áno	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6047656	m	3 m
RKSM 640 A2	3050 mm	400 mm	60 mm	0,9 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6047691	m	3 m
RKSM 650 A2	3050 mm	500 mm	60 mm	0,9 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6047721	m	3 m
RKSM 660 A2	3050 mm	600 mm	60 mm	0,9 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6047737	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Sada podélných spojek Magic A2	KTSMV 610 A2	6068958	Kus	1 Kus

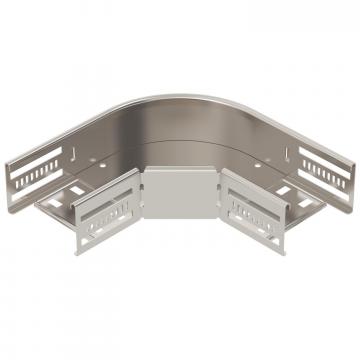

Oblouk 90°, bočnice 60 A2	RB 90 610 A2	6036620	Kus	1 Kus

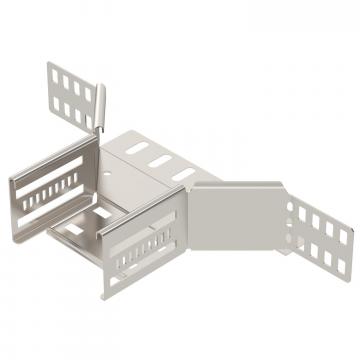

Vestavný odbočný díl 60 A2	RAA 610 A2	6042311	Kus	1 Kus
Veko s otočnou západkou A2	DRL 100 A2	6052878	m	3 m
Deliaca stena 60 A2	TSG 60 A2	6062084	m	3 m
