Poznámka: Tento článok už nie je podporovaný. Aktuálny článok nájdete tu: 6059507 / Kabelový žlab SKS-Magic® 60 A4

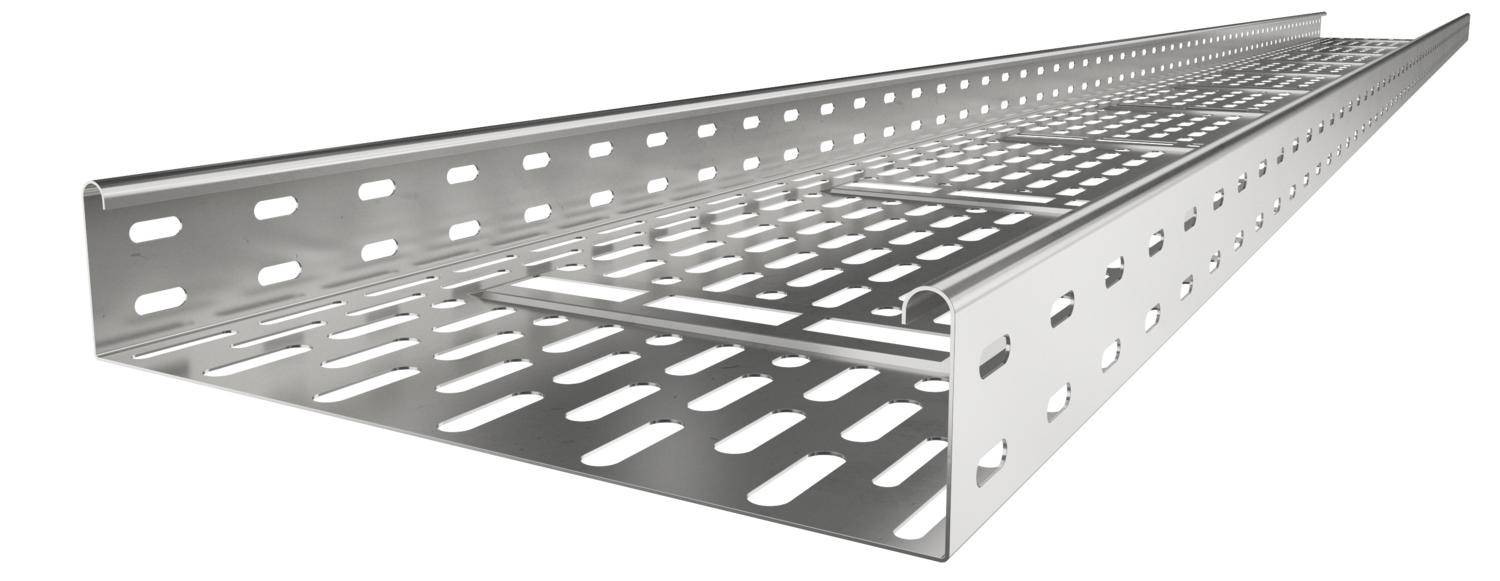

Kabelový žlab DKS 60 A4

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	0,8 mm

Zachovanie funkčnosti	nie

Materiál

Povrch	lesklá, dodatočne upravená

Popis produktu

Popis produktu

DKS 60 = systém kabelových žlabů s mnohočetným děrováním s výškou bočnice 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Systém kabelových žlabů s mnohočetným děrováním ( podíl 30%) podle Směrnice VdS 2092 k montáži pod sprinklery.

Technické údaje

Bočné dierovanaie	áno
Druh spojky káblového nosného systému	priskrutkované
Hrúbka plechu	0,8 mm
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4571
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Použitie samočinného hasiaceho zariadenia	áno
Povrch	lesklá, dodatočne upravená
Prevedenie spojky	bez spojky

Produktová séria	Řada DKS
Rozmer	60x100x3000
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	5800 mm²
Úžitkový prierez	58 cm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Vzdialenosť podpier 1,5 m	1 kN/m
Vzdialenosť podpier 1,75 m	0,8 kN/m

Vzdialenosť podpier 2,0 m	0,5 kN/m
Vzdialenosť podpier 2,5 m	0,35 kN/m

CO2 stopa (GWP) od kolísky po bránu	7,5979 kg CO₂e / 1 meter
CO₂ Footprint (GWP)	7,5979 kg CO₂e
Datum stanovení hodnoty CO2	2025-04-02T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier
Schéma zaťaženia pri skúšobnej metóde

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
DKS 630 A2	3000 mm	300 mm	0,8 mm	nie	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6085636	m	3 m
DKS 610 A4	3000 mm	100 mm	0,8 mm	nie	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6085668	m	3 m
DKS 630 A4	3000 mm	300 mm	0,8 mm	nie	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6085673	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka A4	RLVK 60 A4	6067675	Kus	10 Kus
Veko s otočnou západkou A4	DRL 100 A4	6052980	m	3 m
Deliaca stena 60 A4	TSG 60 A4	6062086	m	3 m
Lišta miest styku A4	SSLB 100 A4	7070390	Kus	20 Kus
