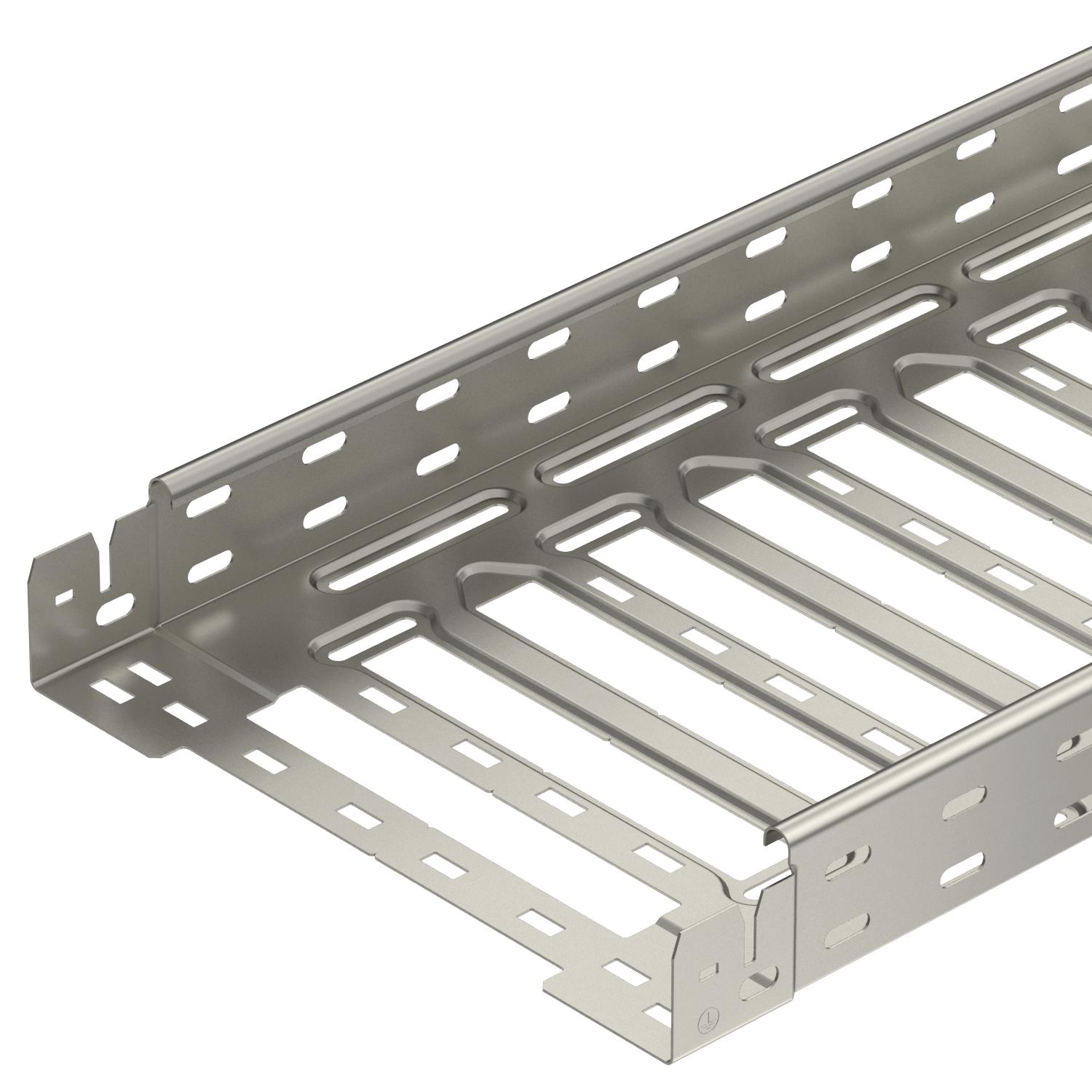

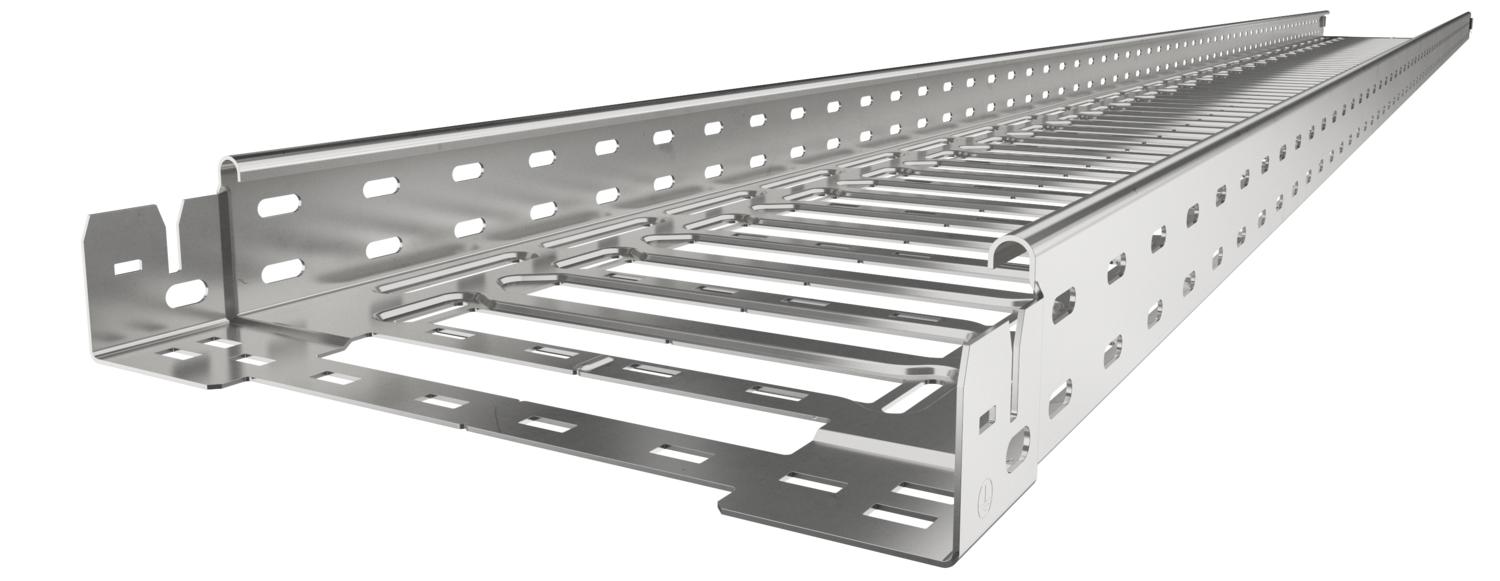

Kabelový žlab SKS-Magic® 60 A4
Výr. č. 6059507 | EAN 4012195832843
- Popis produktu
-
Popis produktuKabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.
Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.
Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.
Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba nehrdzavejúca oceľ Hrúbka plechu 1,5 mm Magnetické tienenie bez krytu 20 dB Magnetické tlmenie s krytom 50 dB Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571 Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Povrch lesklá, dodatočne upravená Prevedenie spojky integrovaná spojka Rozmer 60x100x3050 S horným dielom nie Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 5800 mm² Úžitkový prierez 58 cm² Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti nie Rozmery
Dĺžka 3050 mm Rozmer B 100 mm Rozmer L 30 mm Rozmer y 62 mm Šírka 100 mm Výška 60 mm Zaťaženie
Vzdialenosť podpier 1,5 m 3 kN/m Vzdialenosť podpier 2,0 m 2,25 kN/m Vzdialenosť podpier 2,5 m 1,58 kN/m Vzdialenosť podpier 3,0 m 1 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 14,0605 kg CO2e / 1 meter CO₂ Footprint (GWP) 14,0605 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Záťažový diagram káblového žľabu typu SKSM 60
- Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Sada podélných spojek Magic A4
KTSMV 610 A4 6068980 1 Kus
Oblouk 90°, bočnice 60 A4
RB 90 610 A4 6036650 1 Kus
Vestavný odbočný díl 60 A4
RAA 610 A4 6042371 1 Kus
Veko s otočnou západkou A4
DRL 100 A4 6052980 3 m
Deliaca stena 60 A4
TSG 60 A4 6062086 3 m - Na stiahnutie
-
