Kabelový žebřík LG 60, 3 m VS FS
Výr. č. 6208547 | EAN 4012195064077
- Popis produktu
-

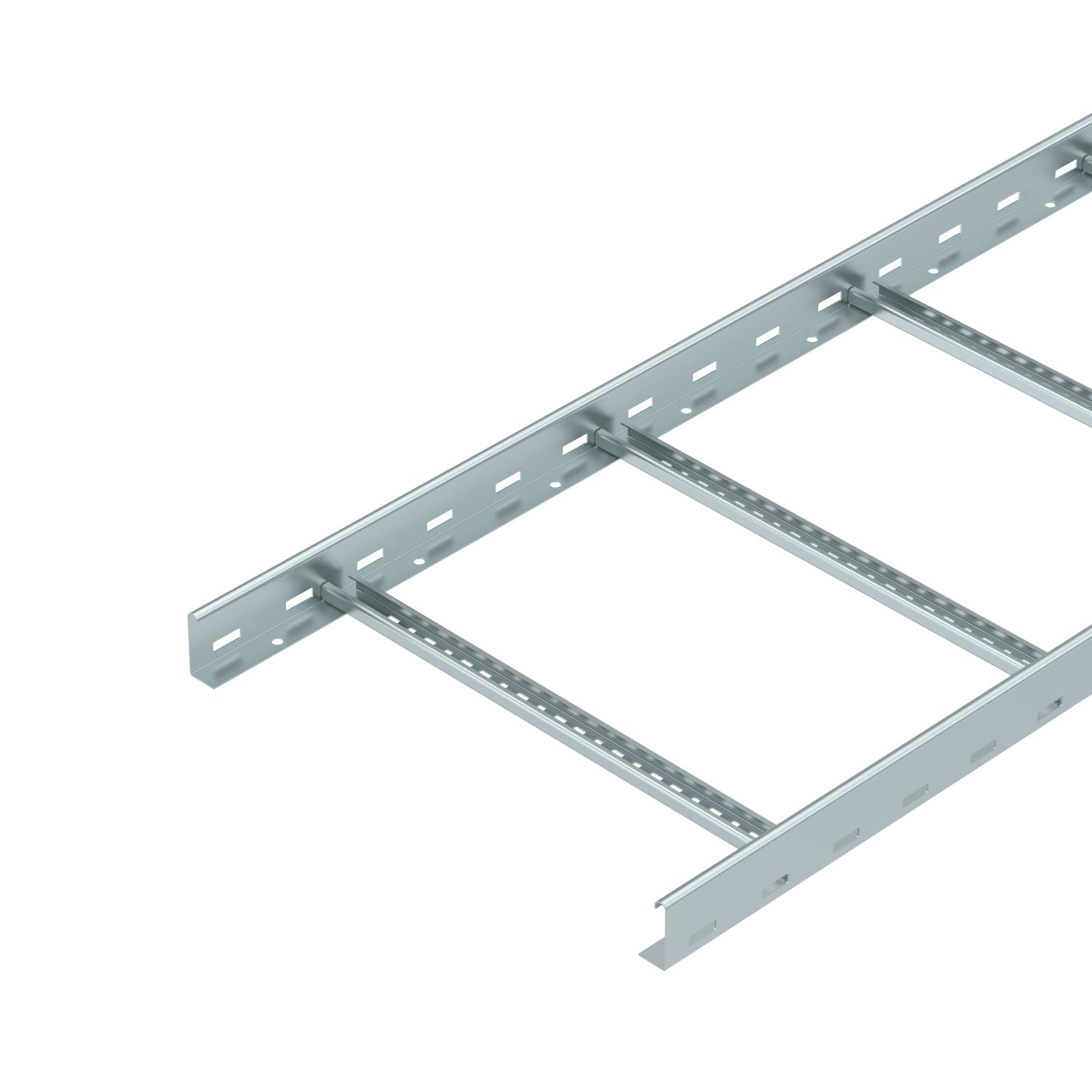

Popis produktuKabelový žebřík s výškou bočnice 60 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Jiné šířky jsou k dispozici na dotaz.
-
- Technické údaje
-
Technické údaje

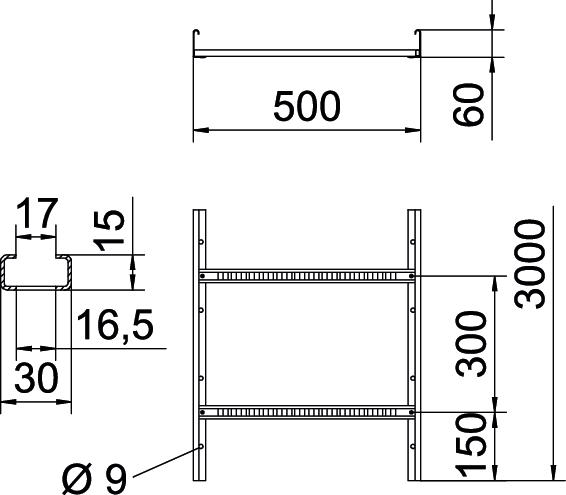

Bočné dierovanaie áno CO2 stopa (GWP) od kolísky po bránu 8,0922 kg CO2e / 1 meter Dĺžka 3000 mm Farba pozinkováno Hrúbka bočnice 1,5 mm Materiál Oceľ Nehrdzavejúca oceľ, morená nie Odstup priečok 300 mm Povrch pásovo zinkované Rozmer 60x500x3000 Rozmer 60x500x3000 Rozmer B 500 mm Rozmer štrbiny priečky 16,50 Šírka 500 mm Upevnenie priečky nitované slepými nitmi Úžitkový prierez 24800 mm² Úžitkový prierez 248 cm² Vyhotovenie bočnice plochý profil Vyhotovenie priečok Profil dierovaný Vyhotovenie s veľkým rozpätím nie Výška 60 mm Vzdialenosť podpier 1,5 m 3,1 kN/m Vzdialenosť podpier 2,0 m 2,25 kN/m Vzdialenosť podpier 2,5 m 1,5 kN/m Vzdialenosť podpier 3,0 m 1,1 kN/m Vzdialenosť podpier 3,5 m 0,75 kN/m Vzdialenosť podpier 4,0 m 0,45 kN/m Zachovanie funkčnosti nie Technické údaje
Záťažový diagram káblového rebríka typu LG 60 VS
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Veko s otočnou západkou FS
DRL 500 FS 6052509 3 m Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Deliaca stena 45 FS
TSG 45 FS 6062033 3 m
Svorka na upevnenie deliacej steny A2
KS KL A2 6062284 30 Kus
Podélné spojky FS
LVG 60 FS 6208840 10 Kus
Ochranný kryt 60
SKH 60 OR 6222537 40 Pár - Na stiahnutie
-
