Kabelový žebřík LG 60, 3 m VS FS 3000 | 400 | 1,5 | áno | Oceľ | pásovo zinkované

Kabelový žebřík LG 60, 3 m VS FS

Výr. č. 6208544 | EAN 4012195064060

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka bočnice	1,5 mm

Zachovanie funkčnosti

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

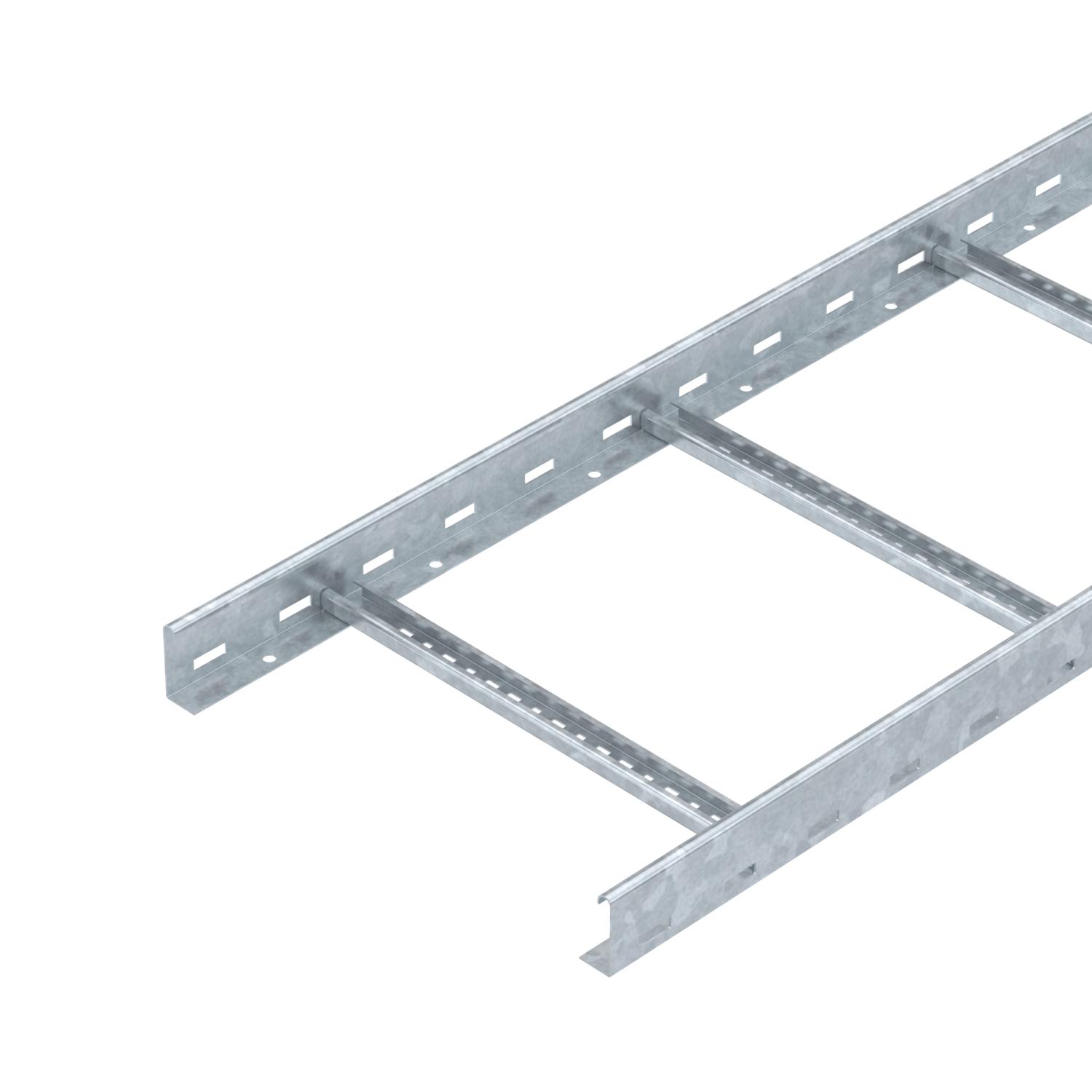

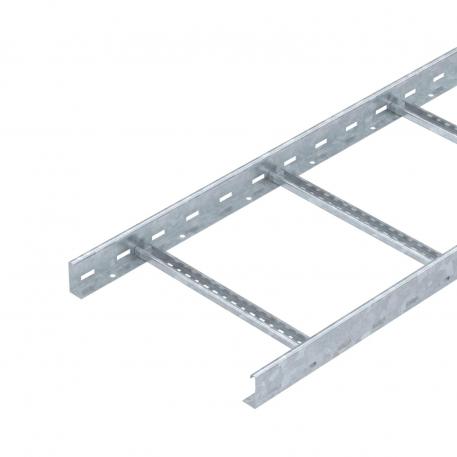

Kabelový žebřík s výškou bočnice 60 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Jiné šířky jsou k dispozici na dotaz.

Kabelový žebřík je dodáván složený.

Vhodné třmenové příchytky 2056 H, Typ BS-H…

Kabelové žebříky v šířce od 200 mm do 400 mm jsou povoleny také pro svislou instalaci jako stoupací trasy v systémech se zachováním funkčnosti dle DIN 4102 část 12, resp. ČSN 73 0895. Kabely lze instalovat pomocí příchytek typu 2056 M, schválených pro systémy se zachováním funkčnosti.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Farba	pozinkováno
Hrúbka bočnice	1,5 mm
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Povrch	pásovo zinkované
Produktová séria	Řada LG
Protipožiarna ochrana	Zachovanie funkčnosti normovaná nosná konštrukcia
Rozmer	60x400x3000

Rozmer	60x400x3000
Upevnenie priečky	nitované slepými nitmi
Úžitkový prierez	19800 mm²
Úžitkový prierez	198 cm²
V zhode s ROHS	áno
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	áno

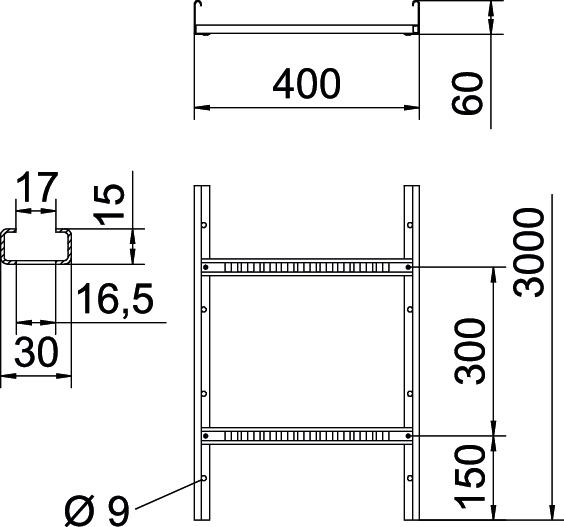

Rozmery

Dĺžka	3000 mm
Rozmer B	400 mm
Rozmer štrbiny priečky	16,50

Šírka	400 mm
Výška	60 mm

Zaťaženie

Vzdialenosť podpier 1,5 m	3,1 kN/m
Vzdialenosť podpier 2,0 m	2,25 kN/m
Vzdialenosť podpier 2,5 m	1,5 kN/m
Vzdialenosť podpier 3,0 m	1,1 kN/m

Vzdialenosť podpier 3,5 m	0,75 kN/m
Vzdialenosť podpier 4,0 m	0,45 kN/m
Vzdialenosť podpier 4,5 m	0,3 kN/m
Vzdialenosť podpier 5,0 m	0,15 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	7,5247 kg CO2e / 1 meter
CO₂ Footprint (GWP)	7,5247 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Záťažový diagram káblového rebríka typu LG 60 VS

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
LG 620 VS 3 FS	3000 mm	200 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6208538	m	3 m
LG 630 VS 3 FS	3000 mm	300 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6208541	m	3 m
LG 640 VS 3 FS	3000 mm	400 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6208544	m	3 m
LG 650 VS 3 FS	3000 mm	500 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6208547	m	3 m
LG 660 VS 3 FS	3000 mm	600 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6208550	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FS	DRL 400 FS	6052401	m	3 m
Podélné spojky kabelových žebříků FS	LVG 60 FS	6208840	Kus	10 Kus
Úhlová spojka 60 FS	LWVG 60 FS	6208895	Kus	10 Kus
Kloubová spojka FS	LGVG 60 FS	6208941	Kus	10 Kus

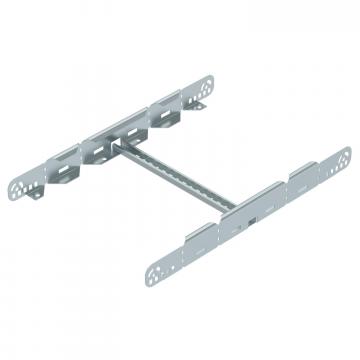

Multifunkční spojka FS	LMFV 640 FS	6225714	Kus	1 Kus
90° oblouk 60 FS	LB 90 640 R3 FS	6225046	Kus	1 Kus

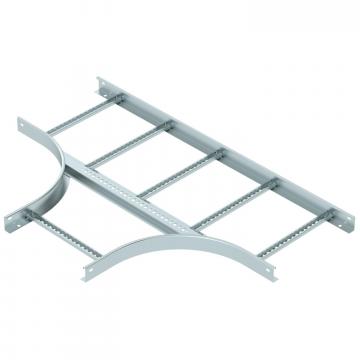

Díl T 60 FS	LT 640 R3 FS	6225214	Kus	1 Kus

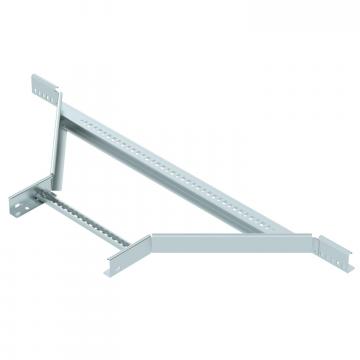

Vestavný odbočný díl 60 FS	LAA 640 R3 FS	6225854	Kus	1 Kus
Prvek s kloubovým obloukem 60 FS	LGBE 640 FS	6225454	Kus	1 Kus
Ochranný kryt 60	SKH 60 OR	6222537	Pár	40 Pár
Příchytka FS	LAS 60 FS	6221351	Kus	10 Kus
Deliaca stena 45 FS	TSG 45 FS	6062033	m	3 m
Rohový plech FS	LEB 25 FS	6221203	Kus	1 Kus
Rohový plech FS	LEB 50 FS	6221246	Kus	1 Kus
Vkládací plech FS	ELB-L 40 FS	6103286	m	3 m
