Kabelový žebřík LCIS 60, 3 m C30 FT 3000 | 600 | 1,5 | nie

Kabelový žebřík LCIS 60, 3 m C30 FT

Výr. č. 6209729 | EAN 4012196431779

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka bočnice	1,5 mm

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

Kabelový žebřík s výškou bočnice 60 mm s přivařenými, nahoru otevřenými profilovými příčkami C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ BS-H....
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Farba	pozinkováno
Hrúbka bočnice	1,5 mm
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Povrch	žiarovo zinkované ponorením
Produktová séria	Řada LCIS
Rozmer	60x600x3000

Upevnenie priečky	zvárané
Úžitkový prierez	240 cm²
Úžitkový prierez	24000 mm²
V zhode s ROHS	áno
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Rozmery

Dĺžka	3000 mm
Rozmer B	600 mm
Rozmer štrbiny priečky	17,00

Šírka	600 mm
Výška	60 mm

Zaťaženie

Vzdialenosť podpier 1,5 m	3,3 kN/m
Vzdialenosť podpier 2,0 m	2 kN/m
Vzdialenosť podpier 2,5 m	1,3 kN/m
Vzdialenosť podpier 3,0 m	1 kN/m

Vzdialenosť podpier 3,5 m	0,78 kN/m
Vzdialenosť podpier 4,0 m	0,4 kN/m
Vzdialenosť podpier 4,5 m	0,3 kN/m
Vzdialenosť podpier 5,0 m	0,2 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	8,5706 kg CO2e / 1 meter
CO₂ Footprint (GWP)	8,5706 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Záťažový diagram káblového rebríka typu LCIS 60

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
LCIS 610 3 FT	3000 mm	100 mm	1,5 mm	nie	6209719	m	3 m
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	nie	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	nie	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	nie	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	nie	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	nie	6209729	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FT	DRL 600 FT	6051472	m	3 m
Podélná spojka FT	LVG 60 FT	6208843	Kus	10 Kus
Kloubová spojka FT	LGVG 60 FT	6208944	Kus	10 Kus
Dilatační spojka	LDVG 60 FT	6208970	Kus	2 Kus
Multifunkční spojka FT	LMFV 660 FT	6225738	Kus	1 Kus

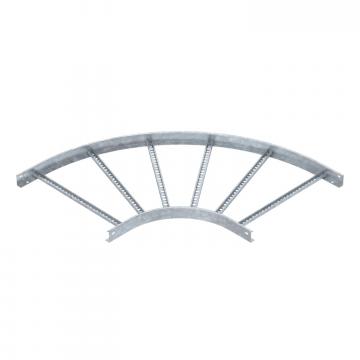

90° oblouk 60 FT	LB 90 660 R3 FT	6225070	Kus	1 Kus

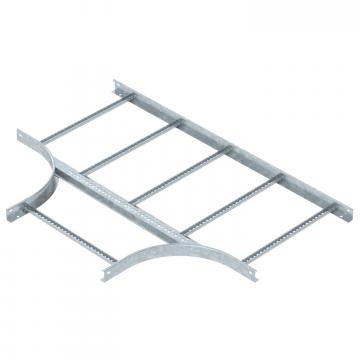

Díl T 60 FT	LT 660 R3 FT	6225238	Kus	1 Kus

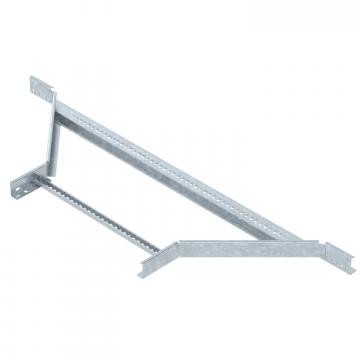

Vestavný odbočný díl 60 FT	LAA 660 R3 FT	6225878	Kus	1 Kus
Prvek s kloubovým obloukem 60 FT	LGBE 660 FT	6225478	Kus	1 Kus
Ochranný kryt 60	SKH 60 OR	6222537	Pár	40 Pár
Úhelník	LAW FT	6221513	Kus	10 Kus
Příchytka FT	LAS 60 FT	6221378	Kus	10 Kus
Deliaca stena 45 DD	TSG 45 DD	6062321	m	3 m
Rohový plech DD	LEB 25 DD	6221216	Kus	1 Kus
Rohový plech DD	LEB 50 DD	6221259	Kus	1 Kus
Odbočný plech FT	LAB 60 FT	6220479	Kus	1 Kus
Vkládací plech DD	ELB-L 60 DD	6103368	m	3 m
