Kabelový žebřík LCIS 60, 3 m C30 FT 3000 | 300 | 1,5 | nie
morepic-1 morepic-2 morepic-3

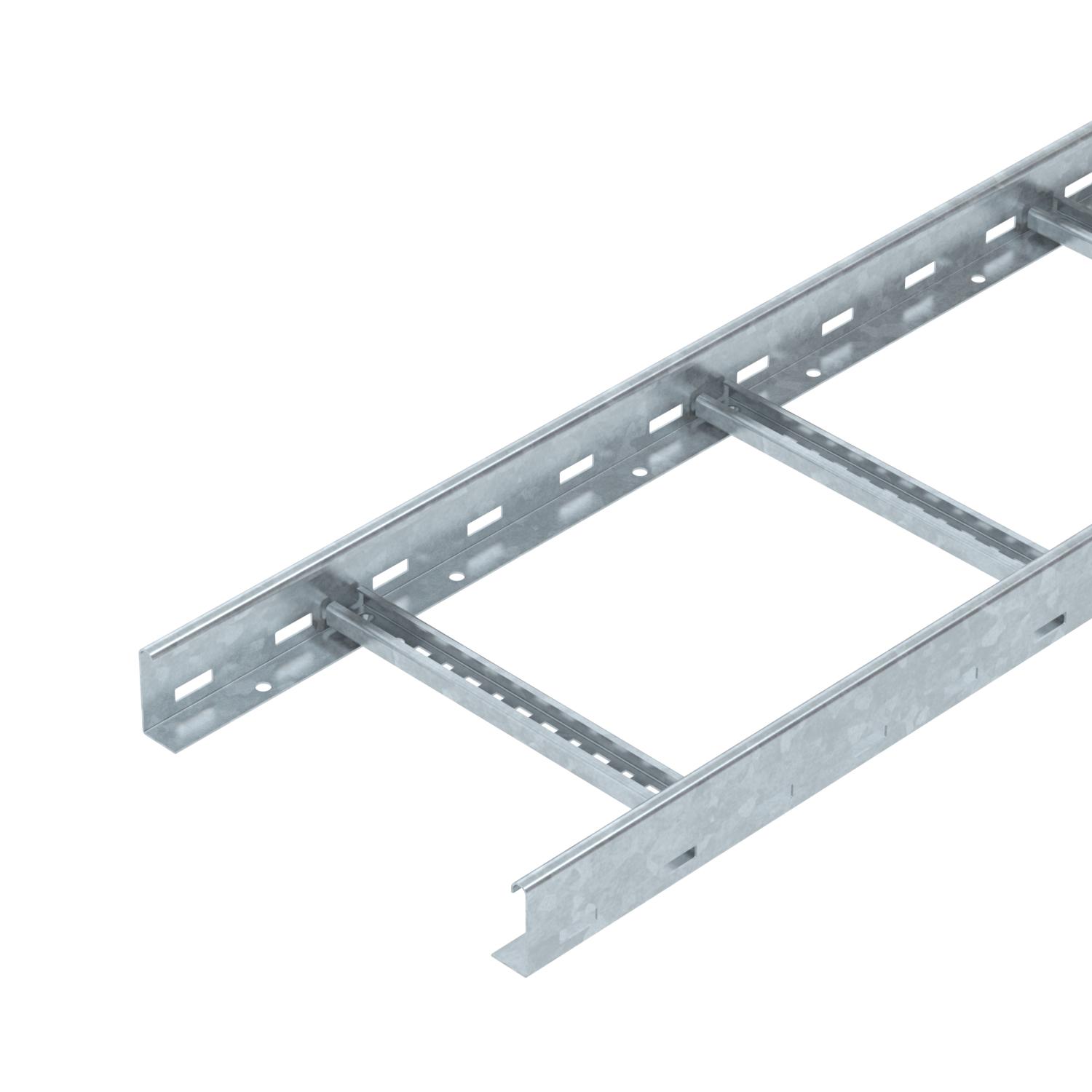

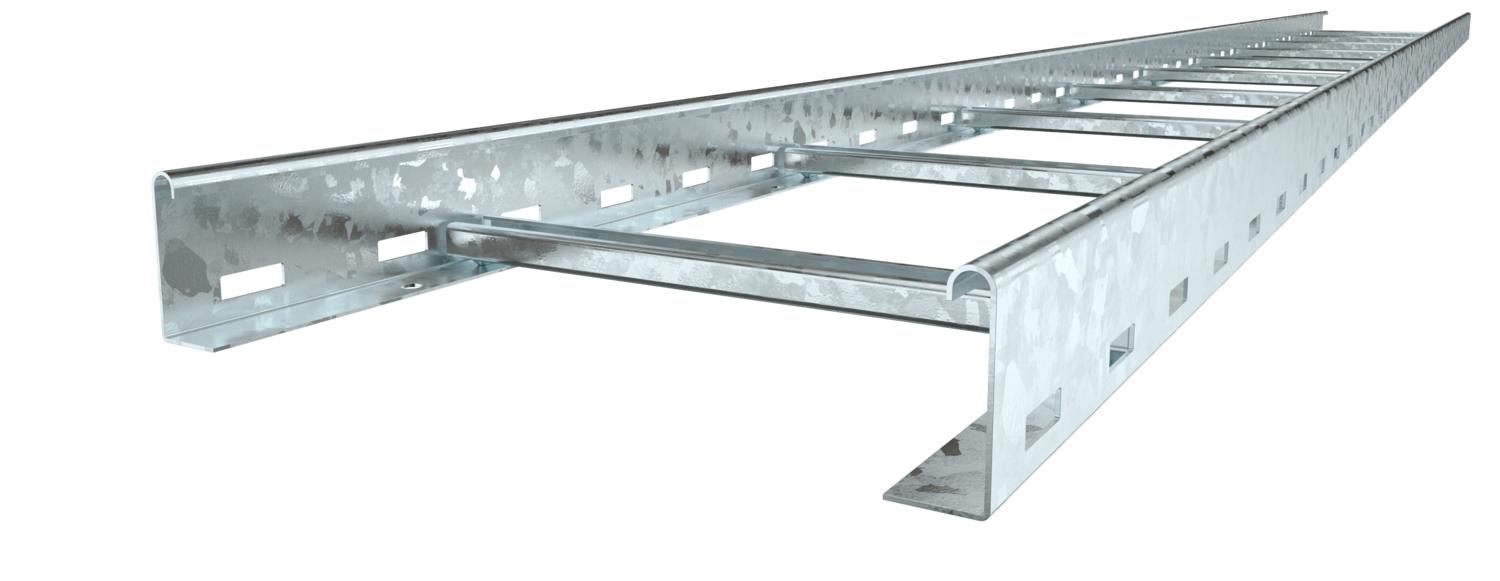

Kabelový žebřík LCIS 60, 3 m C30 FT

Výr. č. 6209723 | EAN 4012196431748

3000 mm
1,5 mm
nie
Popis produktu
Popis produktu
Kabelový žebřík s výškou bočnice 60 mm s přivařenými, nahoru otevřenými profilovými příčkami C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ BS-H....
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
  • Káblový rebrík, bočná výška 60 mm
  • Šířka výřezu 16 - 17 mm
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

Bočné dierovanaie áno
Farba pozinkováno
Hrúbka bočnice 1,5 mm
Materiál Oceľ
Nehrdzavejúca oceľ, morená nie
Odstup priečok 300 mm
Povrch žiarovo zinkované ponorením

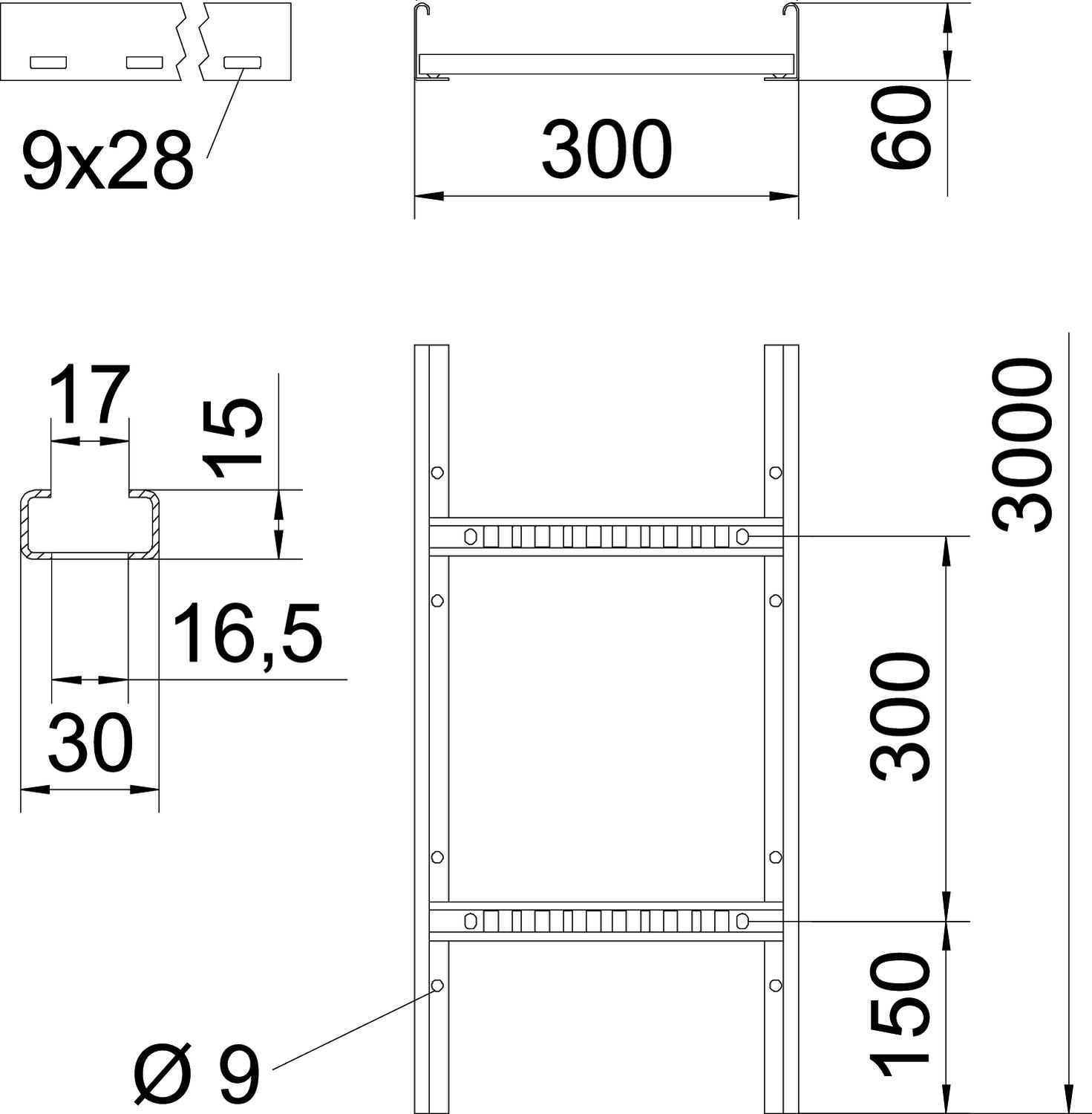

Rozmer 60x300x3000
Upevnenie priečky zvárané
Úžitkový prierez 12000 mm²
Úžitkový prierez 120 cm²
Vyhotovenie bočnice plochý profil
Vyhotovenie priečok Profil dierovaný
Vyhotovenie s veľkým rozpätím nie
Zachovanie funkčnosti nie

Rozmery

Dĺžka 3000 mm
Rozmer B 300 mm
Rozmer štrbiny priečky 17,00
Šírka 300 mm
Výška 60 mm

Zaťaženie

Vzdialenosť podpier 1,5 m 3,3 kN/m
Vzdialenosť podpier 2,0 m 2 kN/m
Vzdialenosť podpier 2,5 m 1,3 kN/m
Vzdialenosť podpier 3,0 m 1 kN/m
Vzdialenosť podpier 3,5 m 0,78 kN/m
Vzdialenosť podpier 4,0 m 0,4 kN/m
Vzdialenosť podpier 4,5 m 0,3 kN/m
Vzdialenosť podpier 5,0 m 0,2 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu 6,7838 kg CO2e / 1 meter
CO₂ Footprint (GWP) 6,7838 kg CO₂e
Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200
Declared Unit (LCA) m
Declared Unit Quantity (LCA) 1

Technické údaje

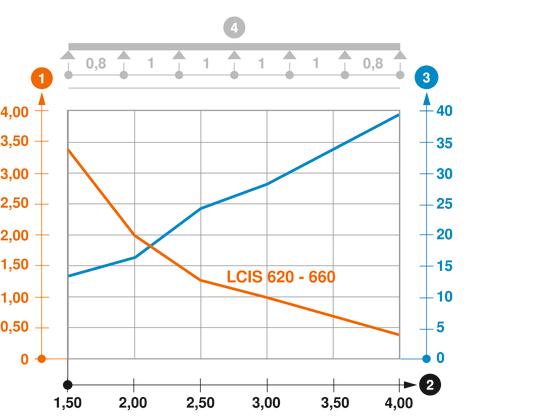

Záťažový diagram káblového rebríka typu LCIS 60

Záťažový diagram káblového rebríka typu LCIS 60
Všetky typy

Všetky typy

Typ Dĺžka Šírka Hrúbka bočnice Zachovanie funkčnosti Výr. č. Množstvo najm. PJ
LCIS 610 3 FT 3000 mm 100 mm 1,5 mm nie 6209719
3 m
LCIS 620 3 FT 3000 mm 200 mm 1,5 mm nie 6209721
3 m
LCIS 630 3 FT 3000 mm 300 mm 1,5 mm nie 6209723
3 m
LCIS 640 3 FT 3000 mm 400 mm 1,5 mm nie 6209725
3 m
LCIS 650 3 FT 3000 mm 500 mm 1,5 mm nie 6209727
3 m
LCIS 660 3 FT 3000 mm 600 mm 1,5 mm nie 6209729
3 m
Príslušenstvo

Systémové príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Veko s otočnou západkou FT Veko s otočnou západkou FT DRL 300 FT 6051383
3 m

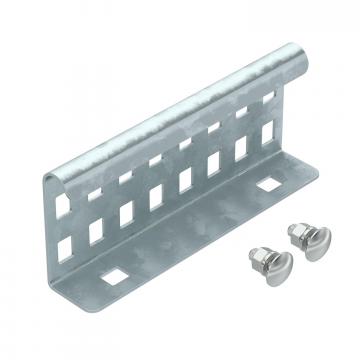

Podélná spojka FT Podélná spojka FT LVG 60 FT 6208843
10 Kus
Kloubová spojka FT Kloubová spojka FT LGVG 60 FT 6208944
10 Kus

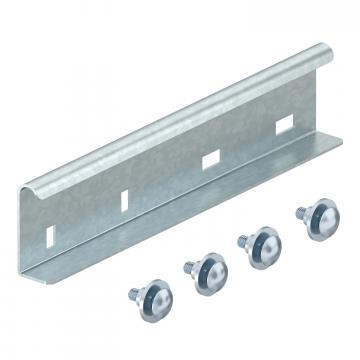

Dilatační spojka Dilatační spojka LDVG 60 FT 6208970
2 Kus
Multifunkční spojka FT Multifunkční spojka FT LMFV 630 FT 6225732
1 Kus

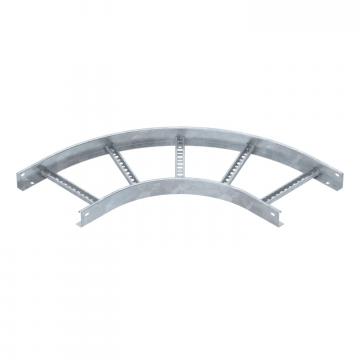

90° oblouk 60 FT 90° oblouk 60 FT LB 90 630 R3 FT 6225064
1 Kus

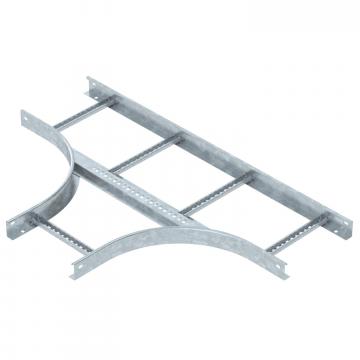

Díl T 60 FT Díl T 60 FT LT 630 R3 FT 6225232
1 Kus

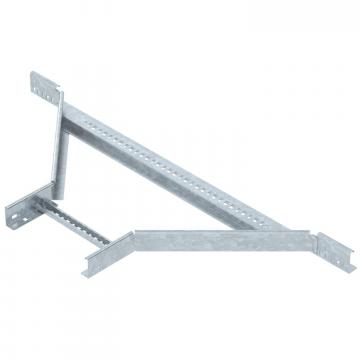

Vestavný odbočný díl 60 FT Vestavný odbočný díl 60 FT LAA 630 R3 FT 6225872
1 Kus

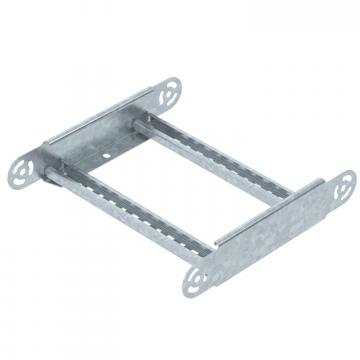

Prvek s kloubovým obloukem 60 FT Prvek s kloubovým obloukem 60 FT LGBE 630 FT 6225472
1 Kus

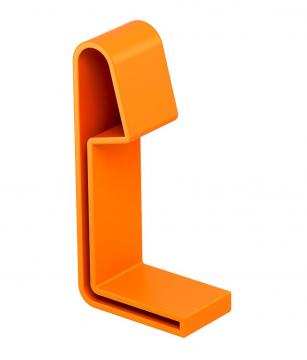

Ochranný kryt 60 Ochranný kryt 60 SKH 60 OR 6222537
40 Pár

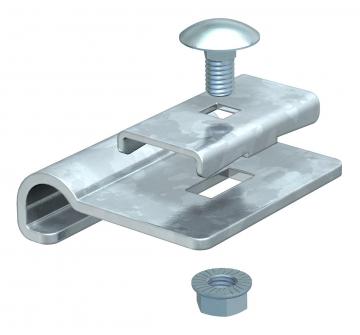

Úhelník Úhelník LAW FT 6221513
10 Kus

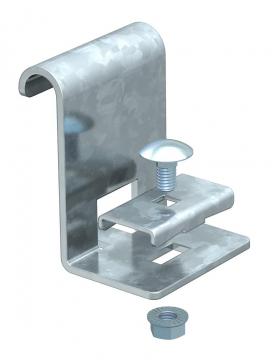

Příchytka FT Příchytka FT LAS 60 FT 6221378
10 Kus
Deliaca stena 45 DD Deliaca stena 45 DD TSG 45 DD 6062321
3 m
Rohový plech DD Rohový plech DD LEB 25 DD 6221216
1 Kus
Rohový plech DD Rohový plech DD LEB 50 DD 6221259
1 Kus
Odbočný plech FT Odbočný plech FT LAB 30 FT 6220444
1 Kus

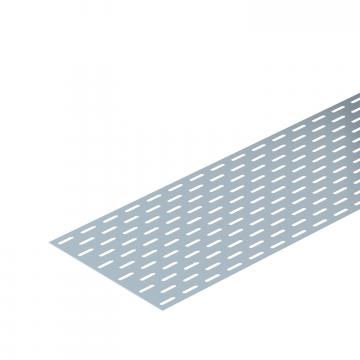

Vkládací plech DD Vkládací plech DD ELB-L 30 DD 6103356
3 m
