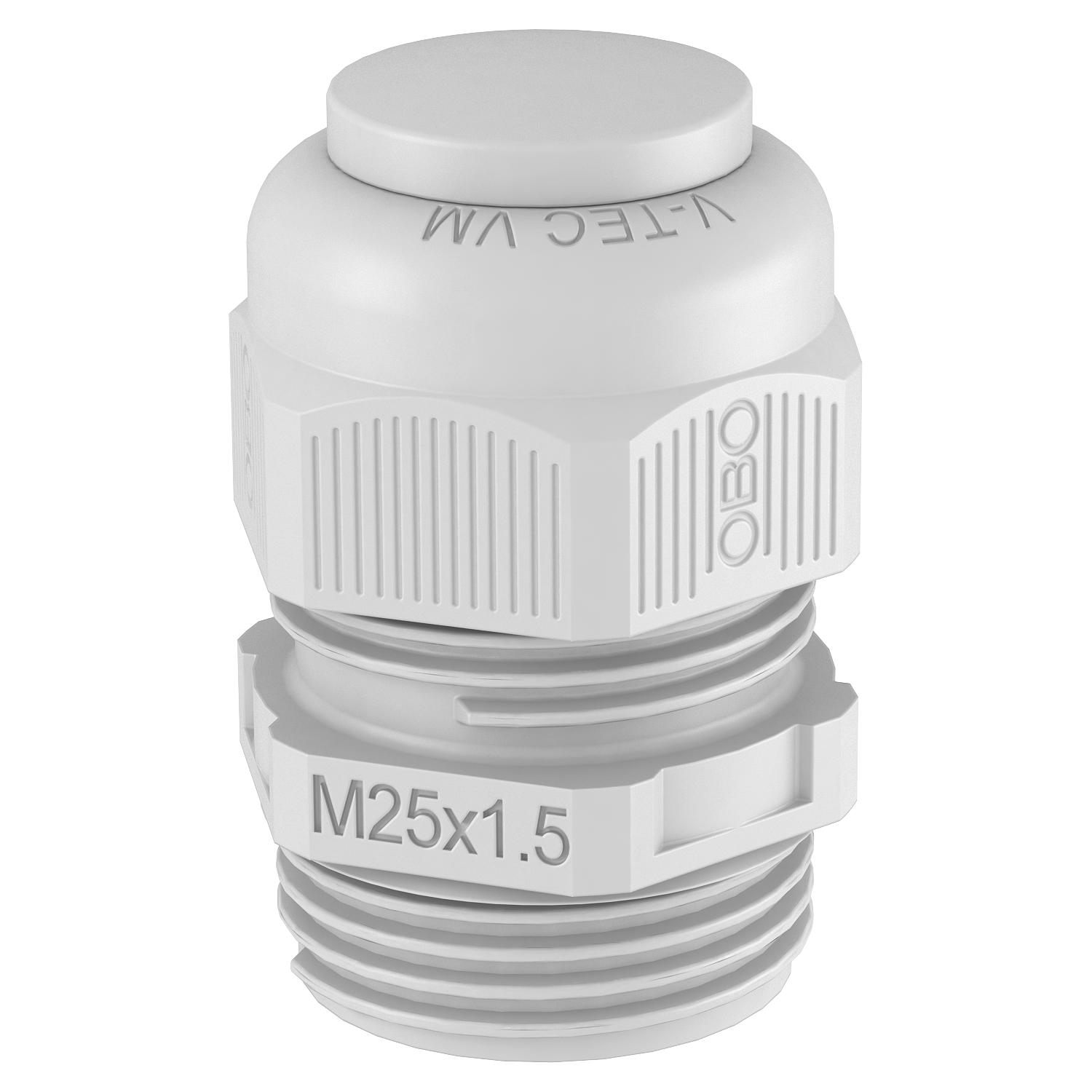

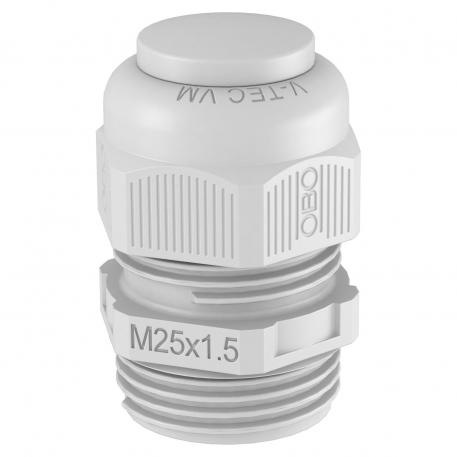

Kabelová vývodka, metrický závit s ucpávkovou vývodkou, světle šedá
Výr. č. 2023046 | EAN 4012196474462
- Popis produktu
-
Popis produktuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
Díky tomu je bez problémů možné uzavřít nepotřebné otvory. Tím se zamezuje proniknutí prachu nebo vody a zůstává zachován stupeň krytí.
Ideální řešení v případě, kdy je třeba rovnou při instalaci všechny otvory opatřit kabelovými vývodkami. To výrazně snižuje náročnost dodatečných instalací.
-
- Technické údaje
-
Technické údaje

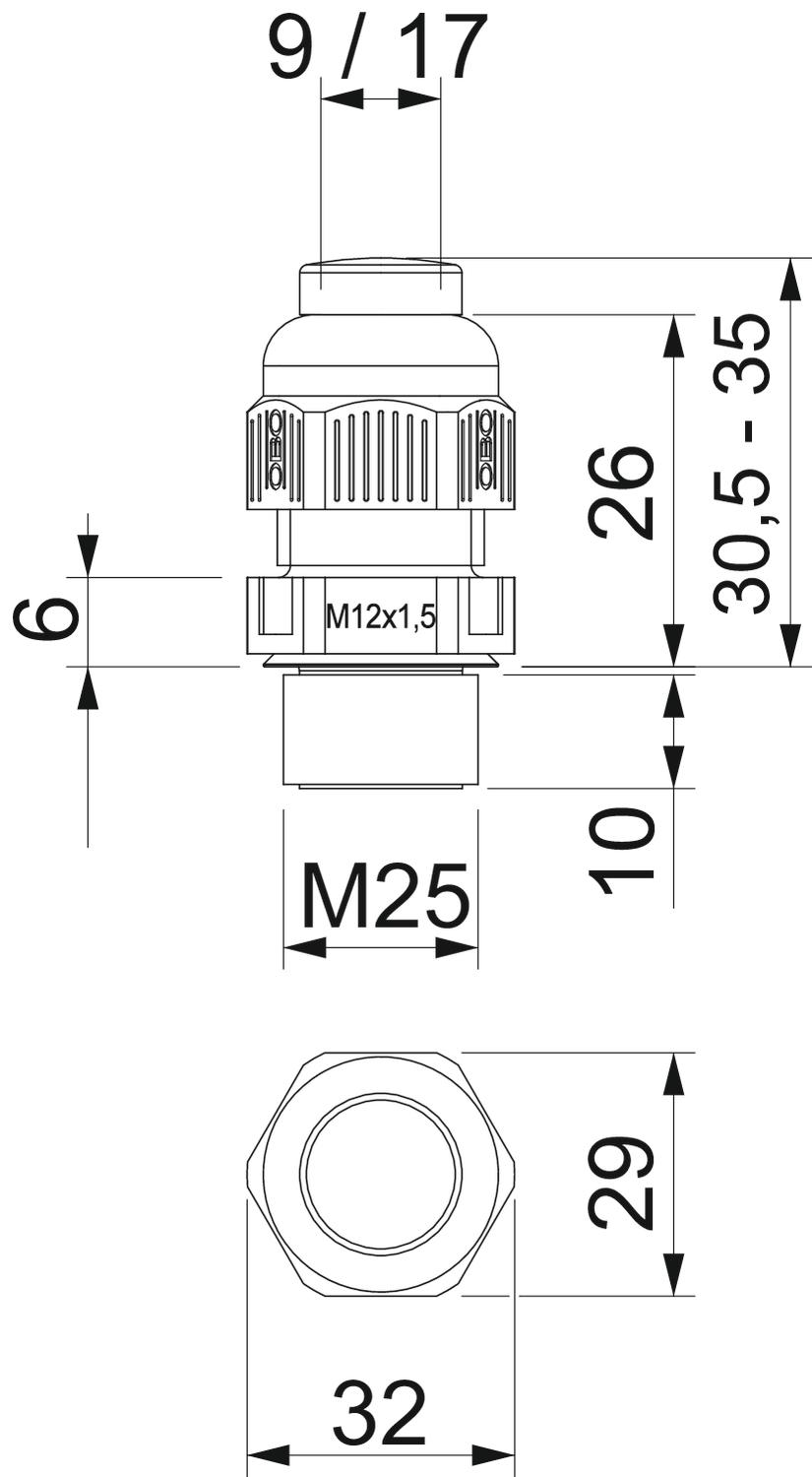

Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 0,0728 kg CO2e / 1 Kus Dĺžka 30,5 mm Dĺžka závitu 10 mm Druh tesnenia Tesniaci krúžok Druh závitu metrický Farba svetlosivá; RAL 7035 Materiál Polyamid Menovitá veľkosť závitu 25 Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Oblasť utesnenia D max. 17 mm Oblasť utesnenia D min. 9 mm Ochrana proti ohybu nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer M25 Rozmer E 32 mm Rozmer L max. 35 mm Rozmer L min. 30,5 mm Rozmer L1 10 mm Rozmer L2 6 mm Rozmer L3 26 mm Rozpojiteľný skrutkový spoj nie S kontramaticou nie s ochranou proti výbuchu nie Šesťhran rozmer cez hrany 32 mm Šírka 29 mm Stúpanie závitu 1,5 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 29 Veľkosť kľúča 1 29 mm Viacnásobná tesniaca vložka nie Vyhotovenie rovný Výška 32 mm Vystužený skleným vláknom nie Závit M25 x 1,5 - Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Pojistná matice, metrický závit, světle šedá
116 M25 LGR PA 2048930 100 Kus - Na stiahnutie
-
List technických údajov V-TEC VM25VS LGR / 2023046 , 0.27MB , pdfEÚ Vyhlásenie o zhode V-TEC VM25VS LGR / 2023046 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva V-TEC VM25VS LGR / 2023046 , 0.09MB , pdfREACH Vyhlásenie o zhode V-TEC VM25VS LGR / 2023046 , 0.12MB , pdfRoHS Vyhlásenie o zhode V-TEC VM25VS LGR / 2023046 , 0.12MB , pdfSchválenie symbolov Souhlas s užitím značky VDE pro V-TEC VM , 0.17MB , pdfSchválenie symbolov Certifikát DNV V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfSchválenie symbolov Certifikát UL V-TEC VM , 0.04MB , pdfNávod na montáž Uputstvo za montažu V-TEC VM.. ..x.. , 2.00MB , pdf
