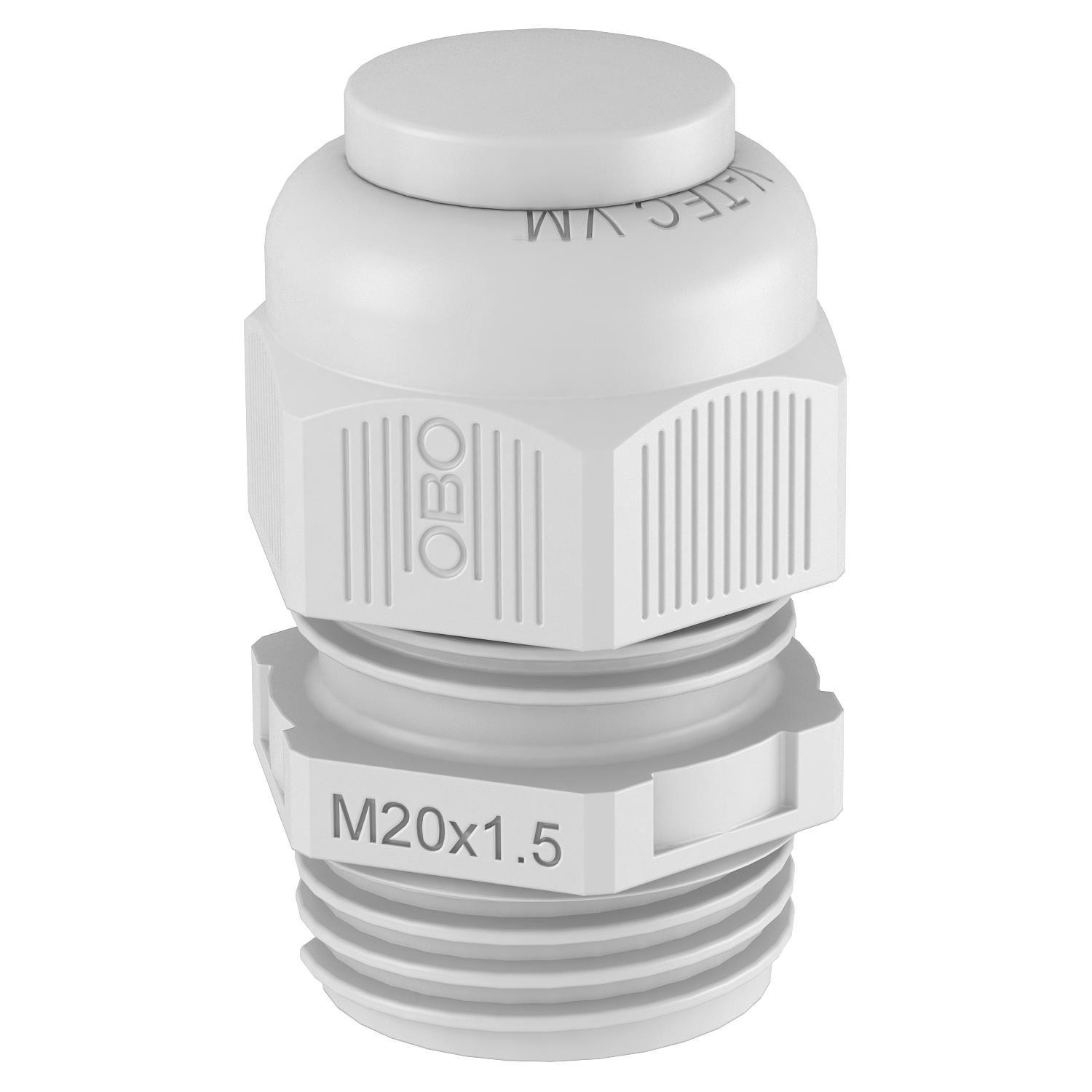

Kabelová vývodka, metrický závit s ucpávkovou vývodkou, světle šedá
Výr. č. 2023044 | EAN 4012196474455
- Popis produktu
-
Popis produktuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
Díky tomu je bez problémů možné uzavřít nepotřebné otvory. Tím se zamezuje proniknutí prachu nebo vody a zůstává zachován stupeň krytí.
Ideální řešení v případě, kdy je třeba rovnou při instalaci všechny otvory opatřit kabelovými vývodkami. To výrazně snižuje náročnost dodatečných instalací.
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno Dĺžka závitu 10 mm Druh tesnenia Tesniaci krúžok Druh závitu metrický Farba svetlosivá; RAL 7035 Materiál Polyamid Menovitá veľkosť závitu 20 Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Nestabilný uťahovací moment 3,8 Nm Oblasť utesnenia D max. 13 mm Oblasť utesnenia D min. 6 mm Ochrana proti ohybu nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Produktová séria V-TEC VM Rozmer M20 Rozpojiteľný skrutkový spoj nie S kontramaticou nie s ochranou proti výbuchu nie Šesťhran rozmer cez hrany 27 mm Stúpanie závitu 1,5 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C V zhode s ROHS áno Veľkosť kľúča 24 Veľkosť kľúča 1 24 mm Viacnásobná tesniaca vložka nie Vyhotovenie rovný Vystužený skleným vláknom nie Závit M20 x 1,5 Rozmery

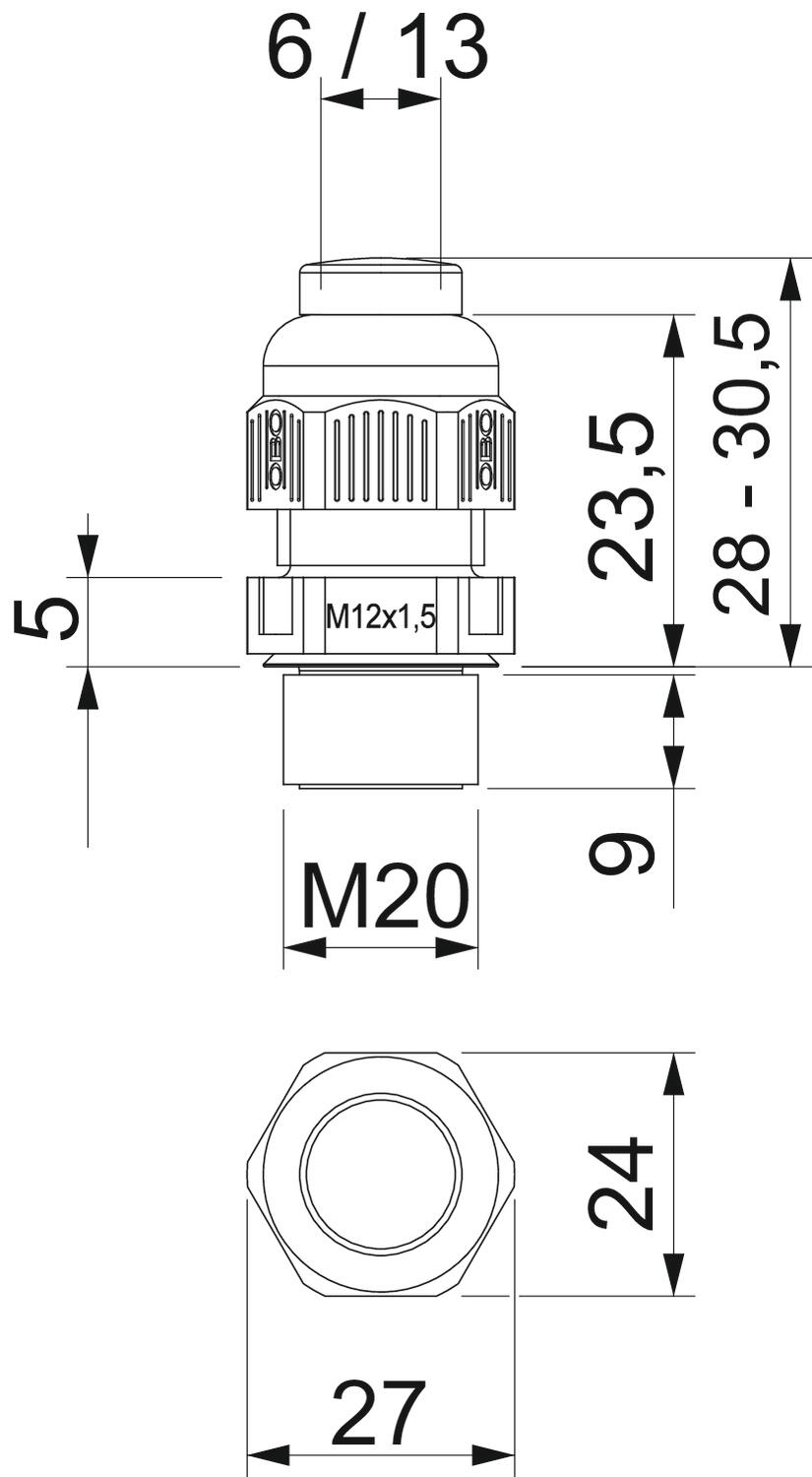

Dĺžka 28 mm Rozmer E 27 mm Rozmer L max. 30,5 mm Rozmer L min. 28 mm Rozmer L1 9 mm Rozmer L2 5 mm Rozmer L3 23,5 mm Šírka 24 mm Výška 27 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 0,0495 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,0495 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Pojistná matice, metrický závit, světle šedá
116 M20 LGR PA 2048922 100 Kus - Na stiahnutie
-
