Inštalačný stĺp, typ 130130
Výr. č. 6289405 | EAN 4012196770472
- Popis produktu
-

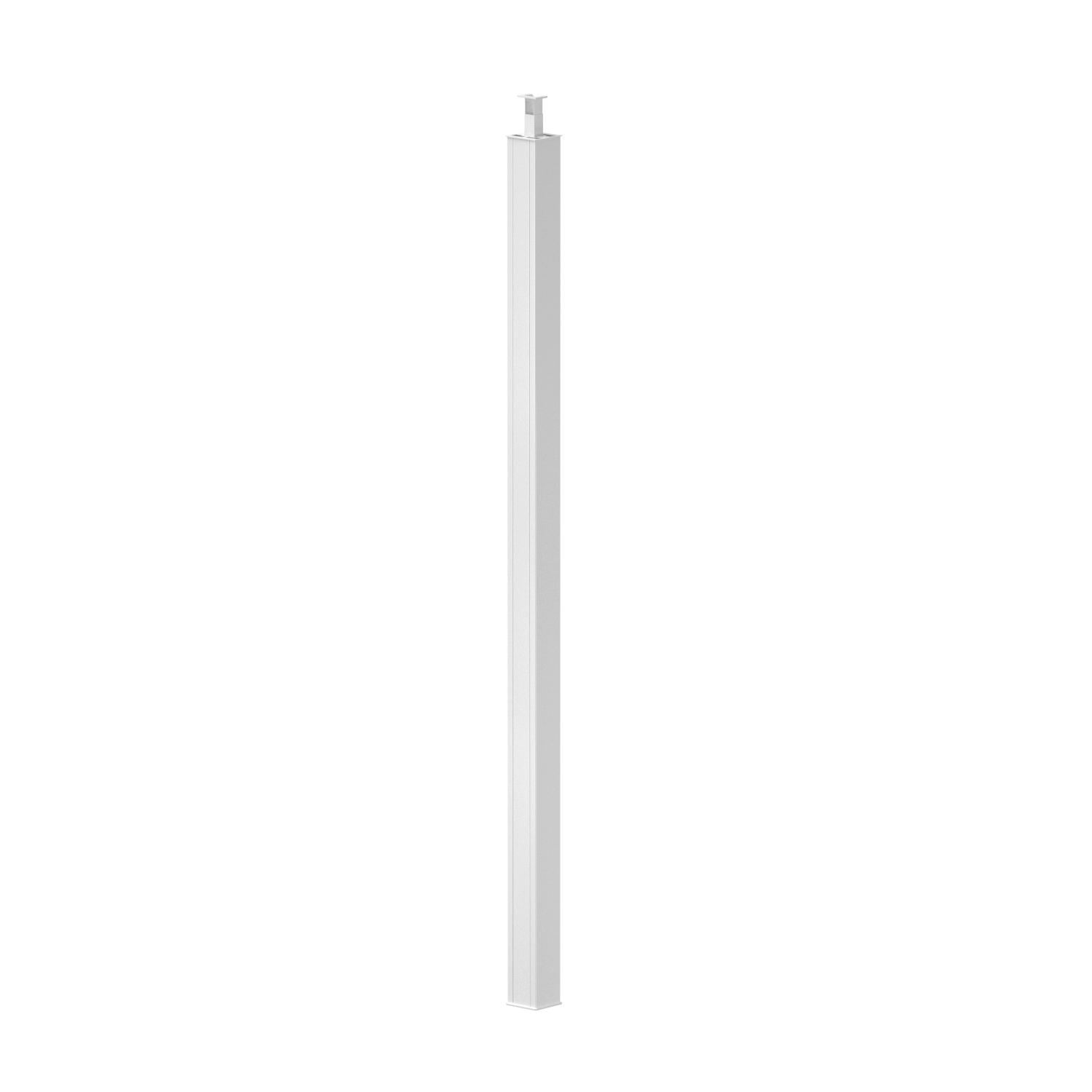

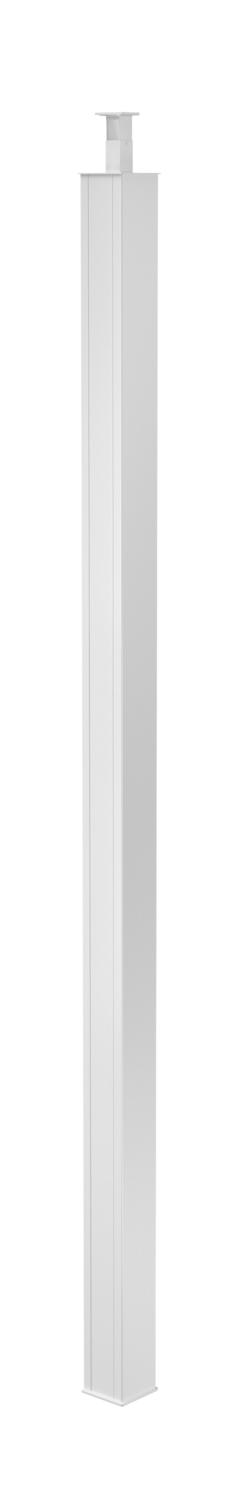

Popis produktuInštalačný stĺp podlaha/strop z hliníka (s eloxovaným povrchom alebo s práškovou povrchovou úpravou RAL 9010) s dvoma 76,5 mm systémovými otvormi na upevnenie montážnych zásuviek série 71GD…, resp. na zabudovanie upínacích a zasúvacích zariadení.
Inštalačný stĺp je vybavený upínacím zariadením vo vnútri stĺpu, ktorý umožňuje pohodlné ukotvenie medzi podlahou a stropom. S vysúvateľným teleskopom je rozsah upnutia 3015 mm – 4500 mm. Káble a vedenia je možné zaviesť cez štvorhrannú rúru teleskopu, ako aj priamo zospodu alebo zhora do hlavného profilu.
Oblasť montáže spínacích a zásuvných prístrojov závisí od dĺžky vysunutého teleskopu, predstavuje však minimálne 1 m na každý systémový otvor.
-
- Technické údaje
-
Technické údaje

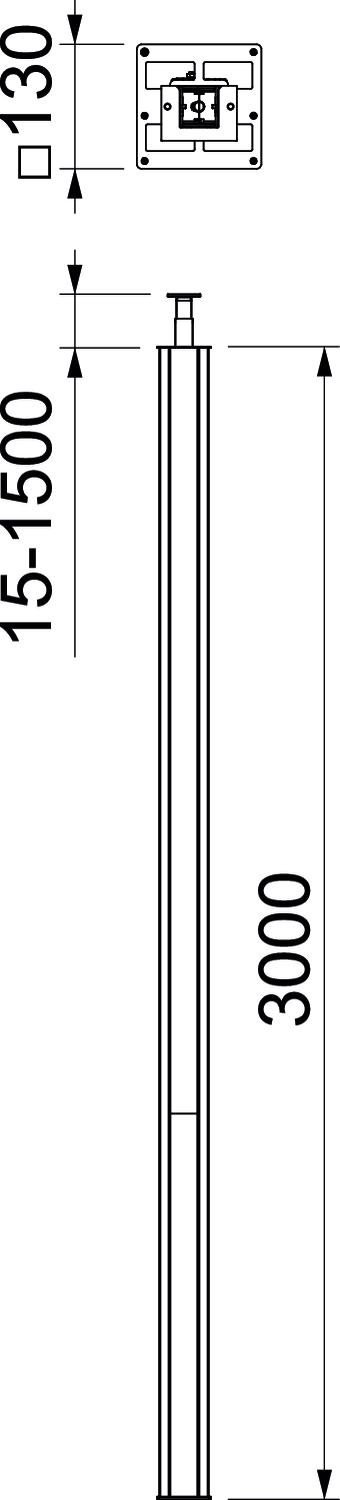

Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 142,7296 kg CO2e / 1 Kus Dĺžka 3000 mm Farba hliníková Káblový prívod hore/dole Materiál Hliník Počet použiteľných horných dielov 2 Počet trás 2 St. Povrch eloxovaný Predzapojený nie Prenosný nie prestaviteľný áno Priebežný profil áno Rozmer 3000x130x130 Šírka 130 mm Šírka horného dielca 76,5 mm Spôsob upevnenia upnúť Stropná montáž áno Tvar stĺpa štvorcový Upevnenie k podlahe áno Vyhotovenie dvojstranný Vyrovnanie výšky max. 1500 mm Vyrovnanie výšky min. 15 mm Výška 130 mm Výška stĺpa max. 4500 mm Výška stĺpa min. 3015 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Vstavaná prístrojová krabica, 1-násobná
71GD6 6288610 5 Kus
Přístrojová krabice 71GD7-2, dvojitá
71GD7-2 6288608 2 Kus
Pripojovací uholník pre ochranný vodič
8AWR 6288704 10 Kus
Zaisťovacie spony
RKV3V 6288700 20 Kus

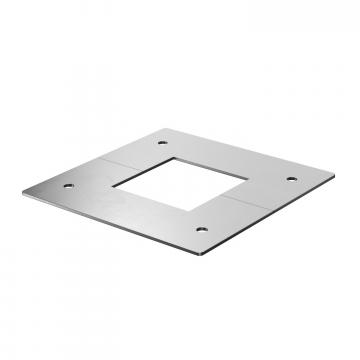

Stropný uzáver pre teleskop
DBT130130WA 6286821 1 Kus

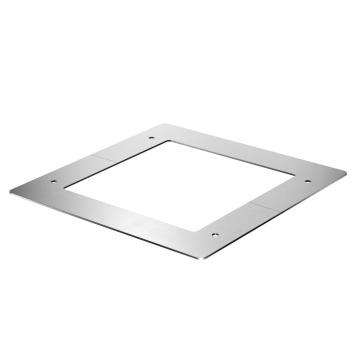

Stropný uzáver pre profil stĺpu
DBP130130WA 6286826 1 Kus

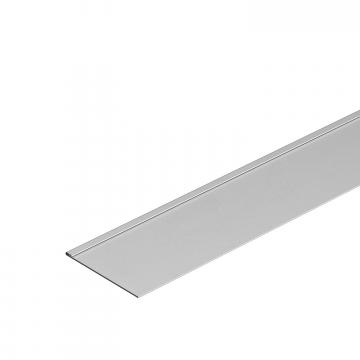

Deliaca stena
TW130130 6286835 1 m

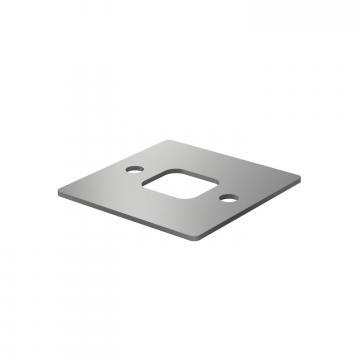

Gumená podložka
ISSGU130130 6286839 1 Kus - Na stiahnutie
-
List technických údajov ISS130130EL / 6289405 , 0.22MB , pdfKatalóg Montážne systémy , 28.45MB , pdfEÚ Vyhlásenie o zhode ISS130130EL / 6289405 , 0.12MB , pdfVyhlásenie o zhode Spojeného kráľovstva ISS130130EL / 6289405 , 0.09MB , pdfNávod na montáž Návod na montáž ISS130130 , 0.31MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
