Inštalačný stĺp, typ 130130
Výr. č. 6289407 | EAN 4012196770489
- Popis produktu
-
Popis produktuInštalačný stĺp podlaha/strop z hliníka (s eloxovaným povrchom alebo s práškovou povrchovou úpravou RAL 9010) s dvoma 76,5 mm systémovými otvormi na upevnenie montážnych zásuviek série 71GD…, resp. na zabudovanie upínacích a zasúvacích zariadení.
Inštalačný stĺp je vybavený upínacím zariadením vo vnútri stĺpu, ktorý umožňuje pohodlné ukotvenie medzi podlahou a stropom. S vysúvateľným teleskopom je rozsah upnutia 3015 mm – 4500 mm. Káble a vedenia je možné zaviesť cez štvorhrannú rúru teleskopu, ako aj priamo zospodu alebo zhora do hlavného profilu.
Oblasť montáže spínacích a zásuvných prístrojov závisí od dĺžky vysunutého teleskopu, predstavuje však minimálne 1 m na každý systémový otvor.
-
- Technické údaje
-
Technické údaje

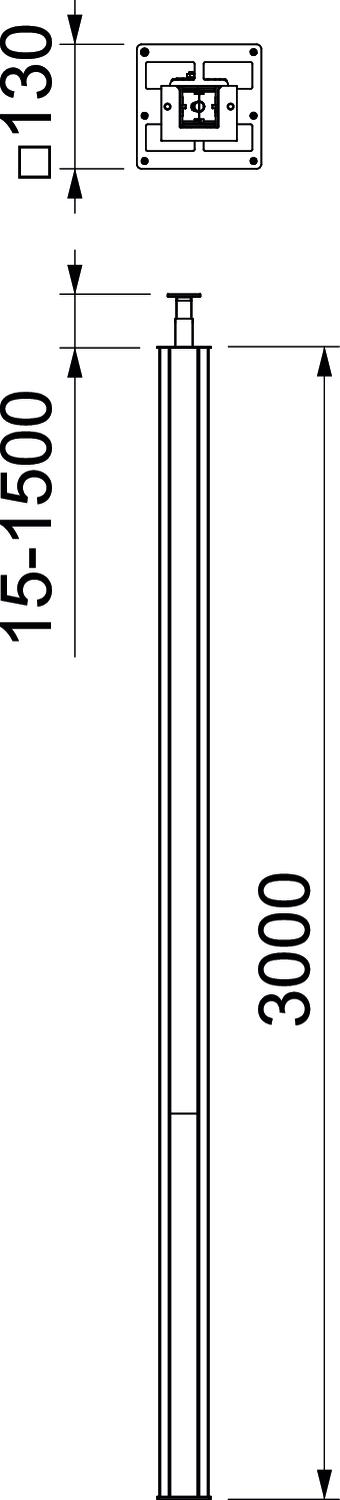

Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 142,8262 kg CO2e / 1 Kus Dĺžka 3000 mm Farba čisto biela; RAL 9010 Káblový prívod hore/dole Materiál Hliník Počet použiteľných horných dielov 2 Počet trás 2 St. Predzapojený nie Prenosný nie prestaviteľný áno Priebežný profil áno Rozmer 3000x130x130 Šírka 130 mm Šírka horného dielca 76,5 mm Spôsob upevnenia upnúť Stropná montáž áno Tvar stĺpa štvorcový Upevnenie k podlahe áno Vyhotovenie dvojstranný Vyrovnanie výšky max. 1500 mm Vyrovnanie výšky min. 15 mm Výška 130 mm Výška stĺpa max. 4500 mm Výška stĺpa min. 3015 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Vstavaná prístrojová krabica, 1-násobná
71GD6 6288610 5 Kus
Přístrojová krabice 71GD7-2, dvojitá
71GD7-2 6288608 2 Kus
Pripojovací uholník pre ochranný vodič
8AWR 6288704 10 Kus
Zaisťovacie spony
RKV3V 6288700 20 Kus

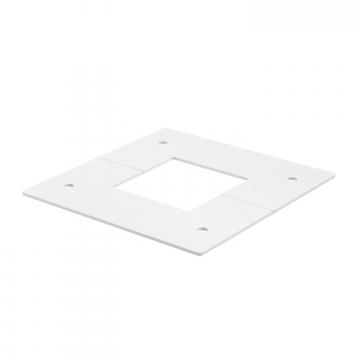

Stropný uzáver pre teleskop
DBT130130RW 6286820 1 Kus

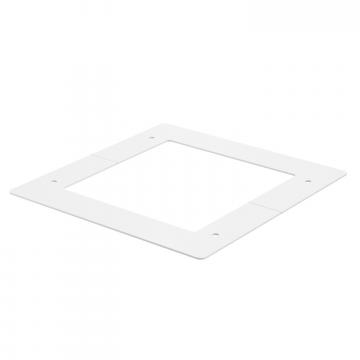

Stropný uzáver pre profil stĺpu
DBP130130RW 6286825 1 Kus
Deliaca stena
TW130130 6286835 1 m
Gumená podložka
ISSGU130130 6286839 1 Kus - Na stiahnutie
-
List technických údajov ISS130130RW / 6289407 , 0.22MB , pdfKatalóg Montážne systémy , 28.45MB , pdfEÚ Vyhlásenie o zhode ISS130130RW / 6289407 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva ISS130130RW / 6289407 , 0.09MB , pdfNávod na montáž Návod na montáž ISS130130 , 0.31MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
