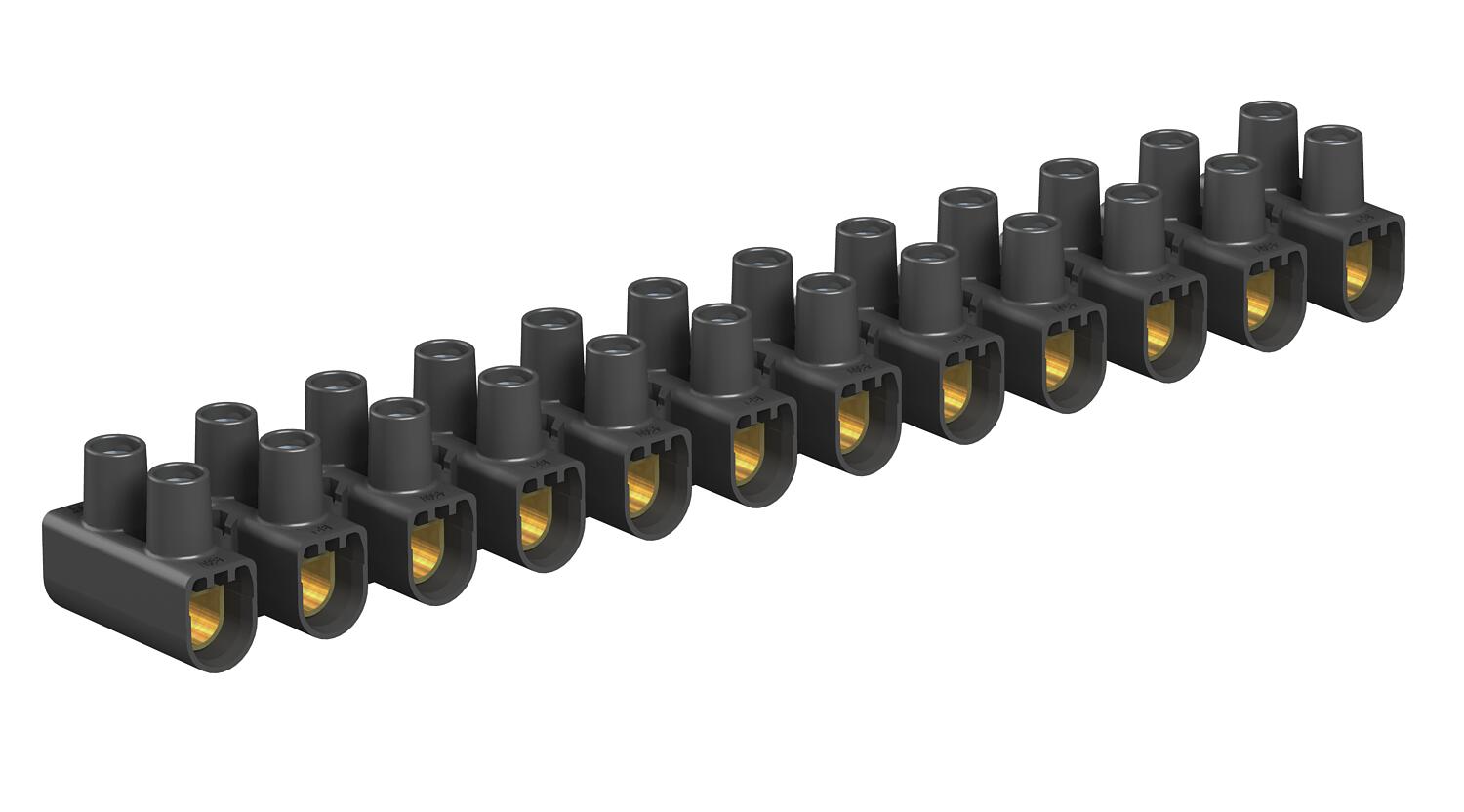

Řadové svorkovnice 16 mm², polypropylén
Výr. č. 2056569 | EAN 4012195879435
- Popis produktu
-
Popis produktuZkoušeno dle EN 60998.
Svorky z oceli, šrouby z oceli, galvanicky zinkované, 12pólové, po jednotlivých svorkách oddělitelné lišty metodou „twist'n'pull“.
Šrouby povytočené, neztratitelné.
Maximální přípustná okolní teplota podle EN 60998: -5 až +80°C.
Jmenovitý průřez 16 - mm²
Jmenovité napětí 450 V
Jmenovitý proud 76 A
Max. připojitelné průřezy na svorkové místo: 16 mm² plný vodič nebo 10 mm² laněný, resp. 6 mm² flexibilní vodič.
-
- Technické údaje
-

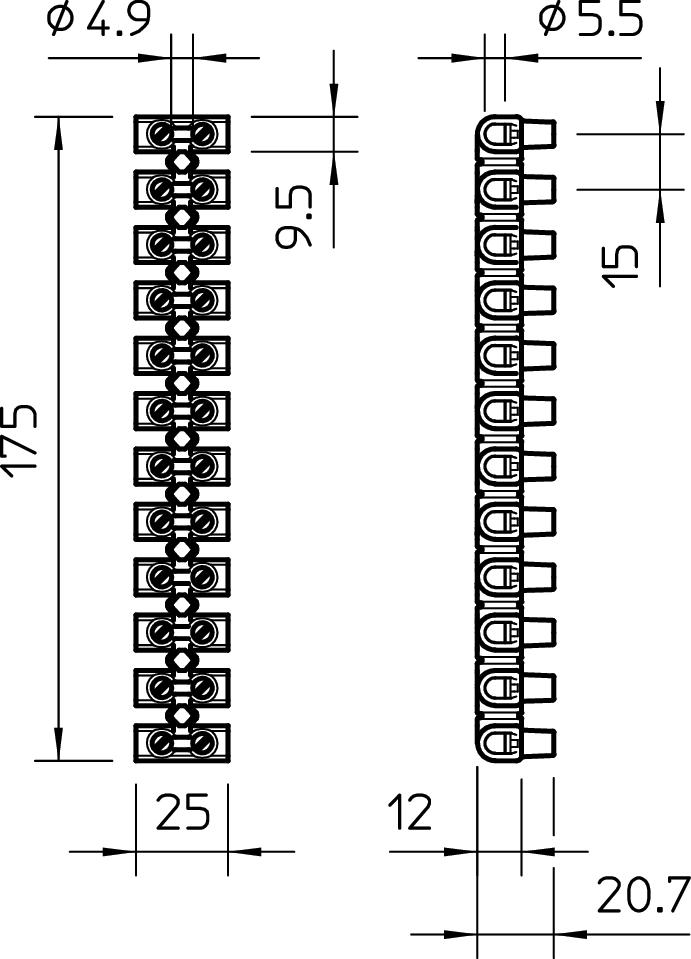

Rozmery
Dĺžka 175 mm Farba čierna Materiál Polypropylén Menovité napätie 450 V Menovitý prierez min. 16 mm² Menovitý prúd 76 A Okolitá teplota 80 °C Počet pólov 12 Počet upínacích miest 12 Počet upínacích miest na pól 2 Pozícia pripojenia bočne priehľadná nie Prierez Max. připojitelné průřezy na svorkové místo: 16 mm² plný vodič nebo 10 mm² laněný, resp. 6 mm² flexibilní vodič mm² Pripojiteľný prierez vodiča s jemným lankom bez dutinky max. 6 mm² Pripojiteľný prierez vodiča s jemným lankom bez dutinky min. 4 mm² Pripojiteľný prierez vodiča s jemným lankom s dutinkou max. 16 mm² Pripojiteľný prierez vodiča s jemným lankom s dutinkou min. 4 mm² Pripojiteľný prierez vodiča viacdrôtový max. 10 mm² Pripojiteľný prierez vodiča viacdrôtový min. 4 mm² Rozmer 16,0mm² Šírka 25 mm Skúšané pre prostredie s nebezpečenstvom výbuchu nie Teplotný rozsah použitia max. 80 °C Teplotný rozsah použitia min. -5 °C Uzatváracia doska potrebná nie Vhodné na masívny vodič áno Vhodné pre flexibilné vodiče áno Vhodné pre splietané vodiče áno Vyhotovenie elektrická prípojka 1 Skrutkové pripojenie Vyhotovenie elektrická prípojka 2 Skrutkové pripojenie Výška 20,7 mm Vzdialenosť medzi vŕtacími otvormi, v strede 15 mm - Všetky typy
