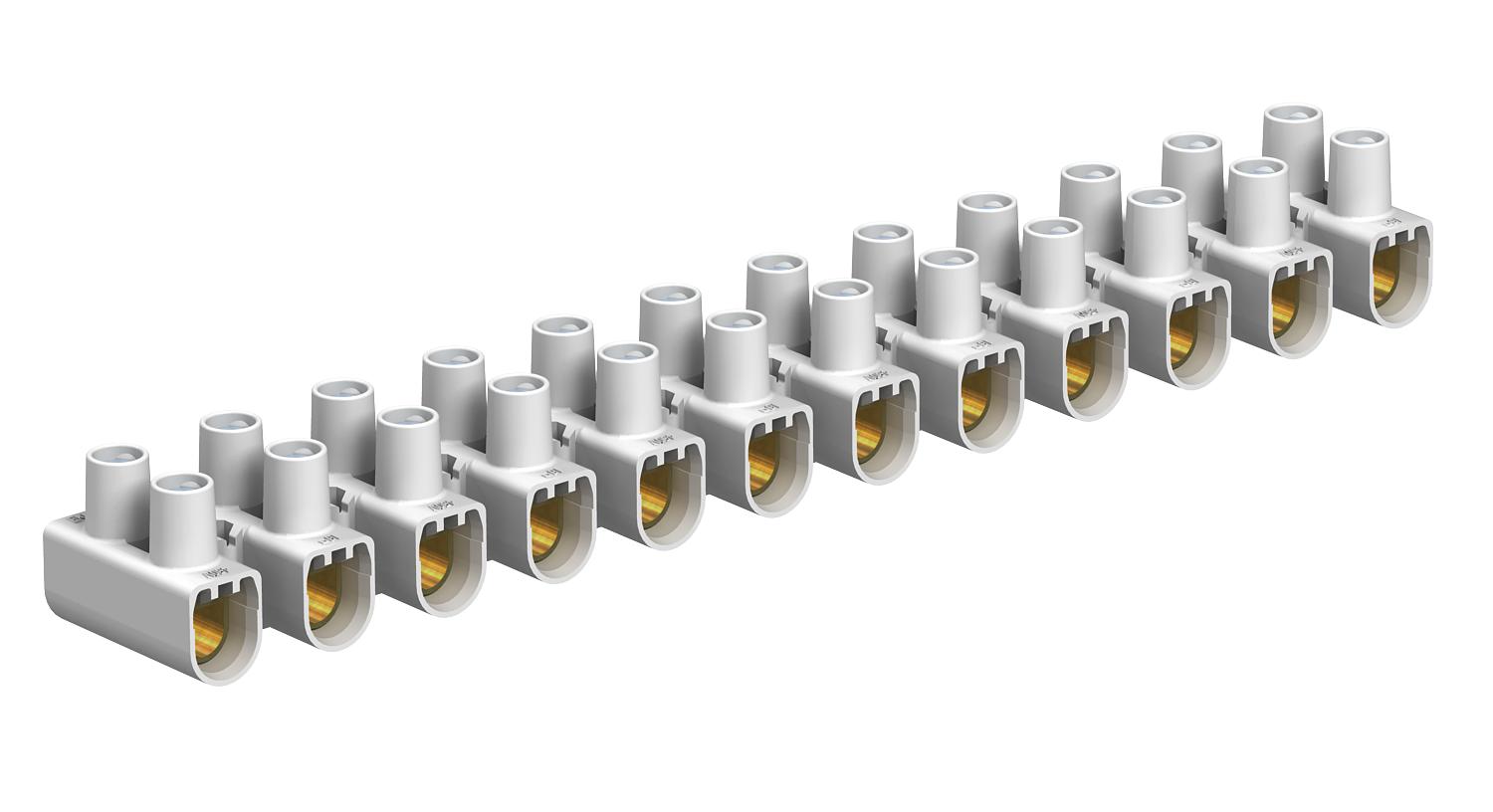

Řadové svorkovnice 16 mm², polypropylén

Výr. č. 2056550 | EAN 4012195702436

Výr. č. / Typ

Počet upínacích miest	12

Menovitý prierez min.	16 mm²

Menovité napätie	450 V

Farba

Popis produktu

Popis produktu

Zkoušeno dle EN 60998.
Svorky z oceli, šrouby z oceli, galvanicky zinkované, 12pólové, po jednotlivých svorkách oddělitelné lišty metodou „twist'n'pull“.
Šrouby povytočené, neztratitelné.
Maximální přípustná okolní teplota podle EN 60998: -5 až +80°C.
Jmenovitý průřez 16 - mm²
Jmenovité napětí 450 V
Jmenovitý proud 76 A
Max. připojitelné průřezy na svorkové místo: 16 mm² plný vodič nebo 10 mm² laněný, resp. 6 mm² flexibilní vodič.

Technické údaje

Rozmery

Dĺžka	175 mm
Farba	biela
Materiál	Polypropylén
Menovité napätie	450 V
Menovitý prierez min.	16 mm²
Menovitý prúd	76 A
Okolitá teplota	80 °C
Počet pólov	12
Počet upínacích miest	12
Počet upínacích miest na pól	2
Pozícia pripojenia	bočne
priehľadná	nie
Prierez	Max. připojitelné průřezy na svorkové místo: 16 mm² plný vodič nebo 10 mm² laněný, resp. 6 mm² flexibilní vodič mm²
Pripojiteľný prierez vodiča s jemným lankom bez dutinky max.	6 mm²
Pripojiteľný prierez vodiča s jemným lankom bez dutinky min.	4 mm²
Pripojiteľný prierez vodiča s jemným lankom s dutinkou max.	16 mm²

Pripojiteľný prierez vodiča s jemným lankom s dutinkou min.	4 mm²
Pripojiteľný prierez vodiča viacdrôtový max.	10 mm²
Pripojiteľný prierez vodiča viacdrôtový min.	4 mm²
Rozmer	16,0mm²
Šírka	25 mm
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-5 °C
Uzatváracia doska potrebná	nie
Vhodné na masívny vodič	áno
Vhodné pre flexibilné vodiče	áno
Vhodné pre splietané vodiče	áno
Vyhotovenie elektrická prípojka 1	Skrutkové pripojenie
Vyhotovenie elektrická prípojka 2	Skrutkové pripojenie
Výška	20,7 mm
Vzdialenosť medzi vŕtacími otvormi, v strede	15 mm
